立体声扩音机

这台立体声扩音机，两个声道的输出功率为20W＋20W，具有较好的频率均衡电路及调音手段，因此，除可作为一般立体声扩音机外，还很适合放立体声唱片。无线电爱好者也可先按本线路装成单声道扩音机，待有了普及型立体声唱机和唱片后，只要再插上一块相同的线路板，增加一只喇叭箱，就可满足立体声放音要求。下面我们介绍一下这种扩音机的线路特点及制作、调试经验。

为了很好地播送立体声唱片，在扩音机的前置级电路中应考虑如下两个问题：

1．唱片录音特性的影响 唱片的录音特性是指录音振速与信号频率之间的关系曲线，振速V与信号频率f及振幅A之间的关系为

假设振速V保持不变，则频率f越高振幅A就越小，反之频率f越低振幅A就越大，这样一来，唱片上的纹路高频时振幅狭小，相对表面噪声大，信噪比就差。低频时振幅宽大，容易造成相邻纹路合并碰槽。为了避免上述现象，采用了表1中的特性来进行灌音。

采用了上述办法以后，唱片灌音问题是解决了，但与原来信号相比，高音增多而低音减少了，所以用较高级的唱机放唱片时，还需增设必要的频率均衡网络。

2．不同唱头的影响 唱头拾取信号的优劣直接影响放唱质量。国内动圈唱头有低阻（25欧）和高阻（47千欧）两种。这两种唱头一般称为速度型唱头，其输出电压与唱针的振动速度成正比，频率特性都较平直，频率范围也很宽广，可达20～20000赫，扩音机的前置放大器必须增设放音特性的均衡网络。当然选用这种唱头时还要注意考虑唱头的其它指标，如失真、顺性、分隔度、针压等。

普及型唱机多数采用晶体唱头或陶瓷唱头。晶体唱头频响较差，一般为100～7000赫不均匀度为12分贝。且容易受温度和气候的影响，但输出电压较高，约在500毫伏以上，音质也比较软；陶瓷唱头频响比晶体唱头好，一般为30～10000赫，不均匀度可到8分贝，受温度和气候影响小，但陶瓷唱头音质较硬，输出电压约300毫伏。以上两种唱头称为幅度型唱头，它们的输出电压与唱针的振动幅度成正比，所以采用这种类型唱头时一般可不用均衡网络，在必要时只根据唱头的频响给予一定补偿就行了。幅度型唱头的频响与唱头的输出阻抗关系很大，阻抗高的时候低频响应好，但过高时唱机的转盘噪声、整机信噪比和交流声较难处理，一般情况下选470千欧～1兆欧较合适。

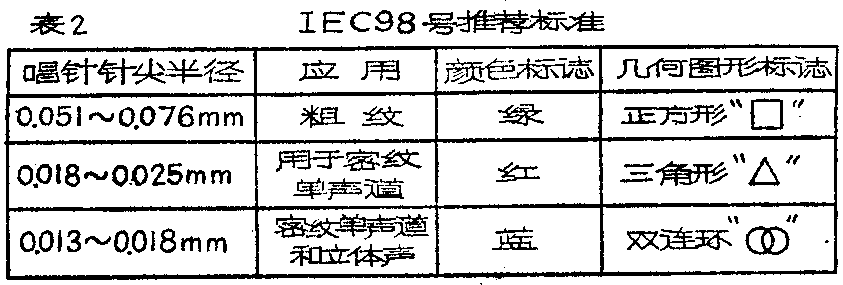

为了适应不同唱片的重放效果，国际电工委员会对于各种唱头还推荐了如表2所示的标准。

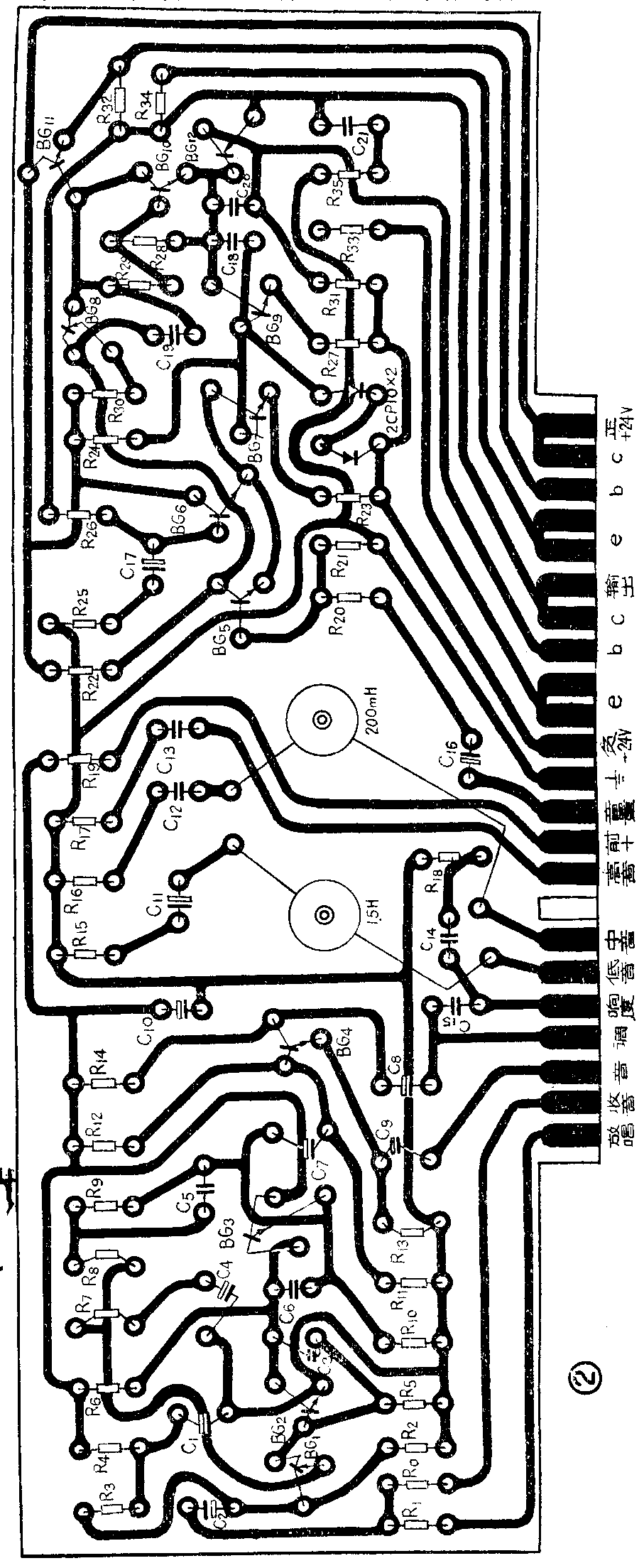

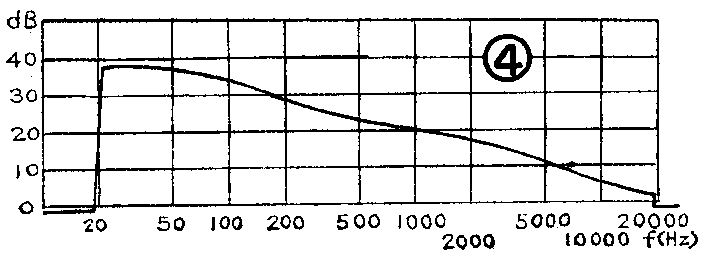

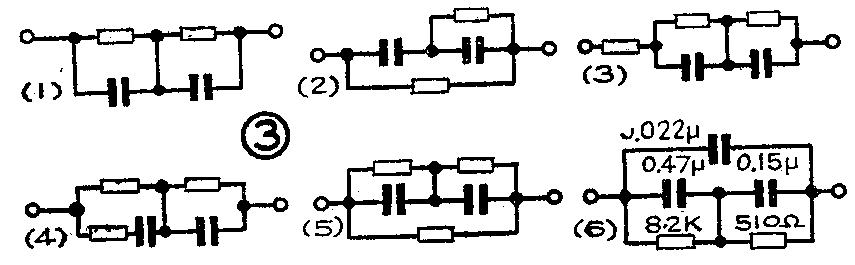

图1为立体声扩音机的线路图，图2为印刷板线路图。图1中，前置级由三级晶体管直接耦合而成，BG\(_{1}\)工作电流很小，噪声较低，集电极电压只有0.6伏，由于采用了直接耦合，所以0.6伏又是下一级（BG2）的工作点电压。BG\(_{2}\)的发射极直接接地，这样接以后既可以简化线路，又能获得较高的增益，有利于施加深的负反馈，减小失真。BG3为射极输出器，它一方面起缓冲作用，同时又使输出阻抗降至很低，有利于与下级匹配。BG\(_{3}\)发射极比BG1发射极电位高，有利于在中间加入各种负反馈网络来均衡唱片的录音特性。这方面的均衡网络有好几种，见图3。如果反馈网络按图3（6）组成，就可以得到标准唱片放音特性曲线（见图4），与唱片的录音特性可均衡为平线。这种网络较适合于动圈、动磁速度型唱头。

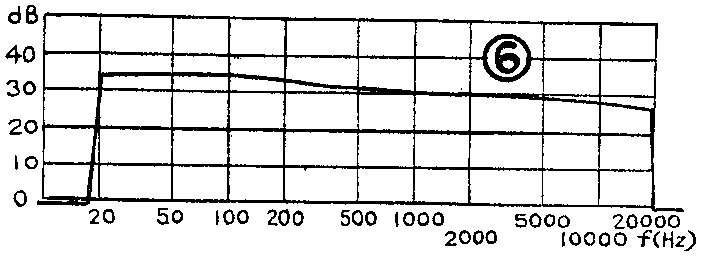

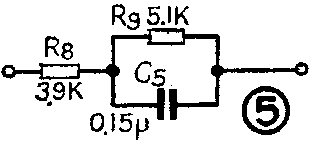

对于普及型的立体声唱机，常采用晶体或陶瓷唱头。经测试，陶瓷唱头的频响一般具有如下特点：频响低频端衰减较大，往往要下降5分贝，而高频端上升2分贝，根据这种情况，扩音机前置级的反馈网络可采用图5的形式。这个反馈网络的特点是中高频负反馈较深，中低频反馈量逐渐减小。补偿曲线见图6，从图中可见，低频逐渐升高5分贝，高频端由于反馈电容C\(_{5}\)的作用，逐渐衰减2分贝，与陶瓷唱头频响特性正好相补偿成一条平线。

图5补偿线路不仅适合于晶体、陶瓷唱头，对收音机、录音机的放音效果也很好。

整机的信噪比关键在于前置级，前置级的噪声又在于BG\(_{1}\)，因此BG1应选用低噪声的管子，管子β值不应太高。调节电阻R\(_{7}\)可以控制反馈，从而得到不同的前置级增益。有不少制作者对前置级的输入电平不够重视。当输入信号电平超过容许电平较大时，在输入口处就要产生严重失真。为了保证高保真度放音，输入口应有足够的余量。使用幅度型唱头的前置级，其额定输入信号电平在300毫伏较合适。本线路最大输入电平可达1.5伏，有5倍的余量，足以保证输入口的动态要求。有些晶体唱头输出信号电平较大，达700～800毫伏，这时可将R1的阻值改为1兆欧。

本机线路具有高、中、低三档音调调节，由单级晶体管和LC等元件组成。普及型唱机音臂谐振频率在20～30赫范围内，转盘噪声约40～50赫，一般扬声器箱频响在60～12000赫，根据以上情况，音调调节频率高音可设为10千赫、中音可设为1千赫、低音可设为100赫。电路原理如下：当电位器W\(_{1}\)～W3在中点位置时，设R\(_{13}\)=R14，即BG\(_{4}\)的e、c极交流负载阻抗相等，此时对各种频率信号的输出特性为平线。

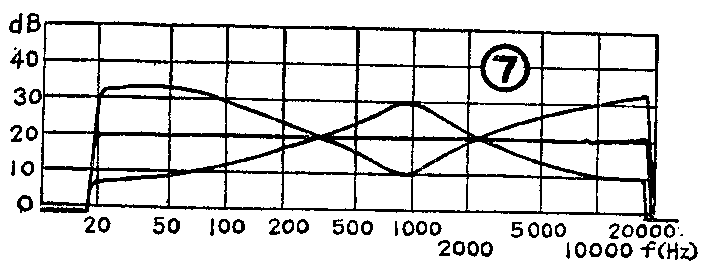

LC为串联谐振回路，在谐振时阻抗最小。当W\(_{1}\)～W3滑向C\(_{8}\)时，BG4C极上在谐振频率时对地的等效阻抗变得很低，增益下降，形成衰减；当W\(_{1}\)～W3滑向C\(_{9}\)时，LC谐振回路电阻与R13并联，BG\(_{4}\)的e极等效负载电阻减小，增益升高，形成提升。各档提升或衰减量为±10分贝，如图7。调节R15～R\(_{17}\)，可控制提升或衰减量，例如，加大电阻值可加大调节范围，减小电阻值就可减小调节范围。

上述音调调节线路比一般衰减式或负反馈式音调线路先进。它的特点是电路简单、选频点多、元件少、调整方便、曲线上下对称、提升或衰减不会使音量跟着变化。对于业余爱好者来说，在制作时最感困难的可能要算电感元件L了，因为这种元件无成品可购，又较难测量。为此，下面提供精确的业余制作数据：磁芯可采用罐形的，型号规格为GU22×13、MX2000A、AL=2800。线圈匝数N可由下式求出：

式中AL为磁芯电感系数。

低音线圈L的电感值为1.5亨，可用φ0.12漆包线绕720圈；中音线圈电感值为200毫亨，可用φ0.23漆包线绕250圈。绕好以后，将穿心铜螺丝拧紧，浸清漆或用蜡封好即成。由于增加了中音调节，所以可使独唱、独奏、语言等节目更加明亮清晰。也可将中音略减，高低音提升，使节目悦耳动听。所以设三档音调调节手段可使不同节目都能调节自如，更能较好地满足爱好者的要求。

不少爱好者总喜欢把音量开很大，以满足低音要求，这时远听还可以，近听则会感到失真很大，并且一家欣尝，四邻都受干扰。又因人的耳朵在音量变化时对各种频率的听感不一样，音量越轻时对高低音的听感越差。为了解决这个问题，我们希望在音量较轻时高低也较明显，这就需要用响度调节电路来完成。电路图见图 8，图8a为电路图，它由C\(_{14}\)、C15、R\(_{18}\)三只元件组成。

当W\(_{4}\)滑向大于\(\frac{2}{3}\)W4的位置时，U\(_{出}\)>U＇出，此时C\(_{14}\)、C15、R\(_{18}\)的作用很小，输出频响近似为平线；当W4滑在1;3W\(_{4}\)抽头位置时，C15对高频形成旁路，但中、低频由于被W\(_{4}\)衰减而降低，相对来说对高频形成提升。图8b为高频等效电路，R与C15的并联阻抗为Z，则

根据上式可以看出： f↑→Z↓→U＇\(_{出}\)↑。C15越大，高频开始提升的转折频率越向中频移动。

对于低频来说， C\(_{15}\)相当于开路， C14、R\(_{18}\)对中高频形成旁路，相对低频也得到提升。图8c为低频等效电路，其交流阻抗Z'等于C14、R\(_{18}\)与W4抽头以下电阻（用R＇代替）的并联。则：

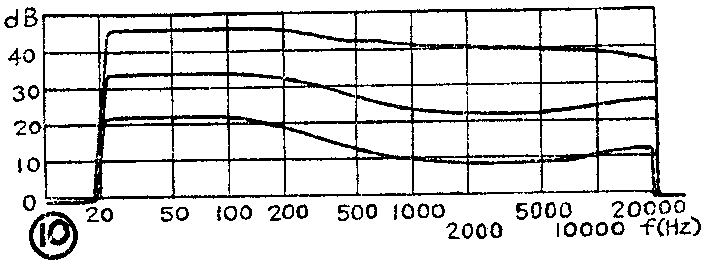

从上式可知：f↓→Z＇↑→U＇\(_{出}\)↑。C14越大，低频开始提升的转折频率也越向中频移动。通过上面分析可以看出：当音量电位器W\(_{4}\)旋到大于\(\frac{2}{3}\)的位置时，输出频响是平线；旋到小于2;3的位置时，高、低音逐渐开始提升；旋到小于13的位置时，低音100赫提升7分贝，高音10千赫提升3分贝。其响度曲线见图9。当将响度曲线与唱头频率补偿曲线（见图6）合成时，便得到图10特性。从图10可以清楚地看出：音量越是开小，高、低音越是增大，足以补偿人耳在音量轻时对高低音感觉不足的欠缺。

功放级的功率不宜做得太小，本级不失真输出功率大于20+20瓦。平时使用时一般3瓦左右就够了，有充足的功率储备，因此在动态较大或在音调提升时，能保证高传真扩音。所有元件在预选时应仔细认真。管子的反压应大于40伏，β＞50；差分管应配对；电解电容器应质量较好。否则调整时反而费事或者损坏元件。如果有条件可用调压器使直流电源电压逐渐升压调试，表3为每声道不同电源电压时的输出功率，供参考。

在元件质量均基本正常的情况下，只需作如下调整就行了。①调节R\(_{29}\)（可用1千欧电位器代替），使±电源静态电流为30～40毫安；②调节R21（可用47千欧电位器代替），使±电源电流相等，即中点对地电位为零伏即可；③调整反馈电阻R\(_{26}\)可控制功放级的增益。有关功放级的工作原理，本刊有过许多介绍，不多叙述。

由于输出功率大于20瓦+20瓦，电源电压又没有采用稳压措施，所以电源变压器应有足够的容量，次级线包线径应大于1毫米，否则输出功率要下降。

各级晶体管直流工作点（对地电压）见表4。

在立体声放音系统中，要求L、R两声道的绝对增益相等，增益／频率特性相同，否则只要相差2分贝的增益差异，就会使本来感觉恰在正中的声音象偏移台宽7％一样。另外，时间延迟差异也会使方位及深度不准确。因此，在立体声放音系统中，必须使用同轴、同步、三点误差较小的双联电位器，同时还要求有中点定位及\(\frac{1}{2}\)或1;3位置上有抽头装置。上海无线电十二厂生产的WH25—3—X双联电位器，是一种同步、中点有定位的线性直滑电位器，适用于音调电路；该厂生产的WH26－3－Z型双联电位器，是一种同步、在\(\frac{1}{3}\)或1;2处有抽头的指数直滑电位器，适用于音量和响度调节。这两种电位器质量和效果都较满意。

为了减小交流声，地线不能乱接机壳。前置地线应接到音量电位器处的地线上，再接到功放处，最后一点接机壳。两块线路板最好应用一个1毫米厚的铁皮盒盖起来以屏蔽交流声。

1．频率响应特性：在音调、响度、补偿均在平线位置时，可达20～20000赫±1分贝。

2．唱头补偿曲线：100赫+5分贝； 10000赫-2分贝。

3．音调提升衰减量：在100赫、1千赫、10千赫处均为±10分贝。

4．响度曲线：在音量电位器小于13位置时， 100赫+7分贝， 10千赫+3分贝。

5．谐波失真：20～20000赫<1%。

6．信号噪音比：＞55分贝。

7．输入灵敏度：250毫伏，收音70毫伏。

8．输入阻抗：510千欧，收音100千欧。

9．输出阻抗：8欧。

10．输出功率：＞20瓦+20瓦。（田家毅）
