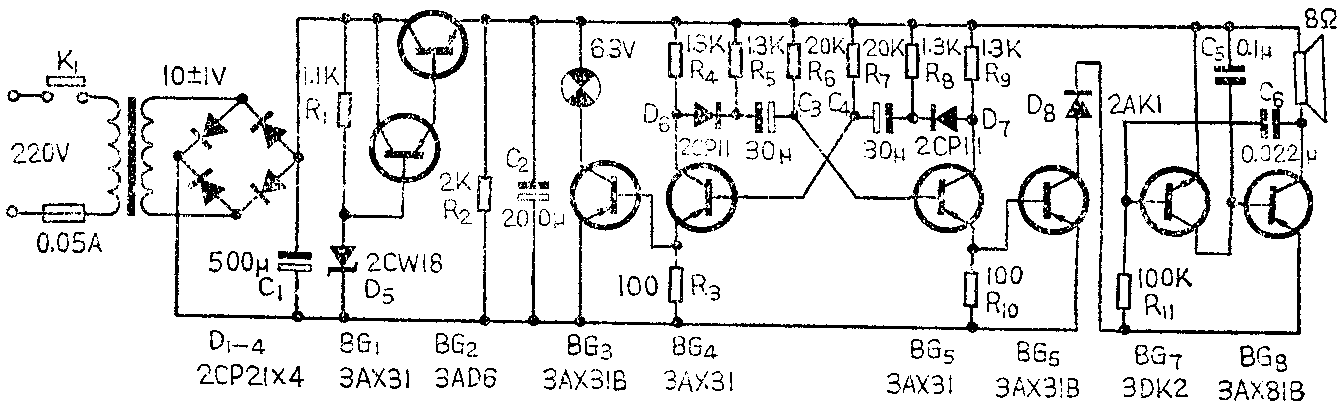

这里介绍一种晶体管闪光讯响电路，它能同时发出灯光和声音信号，线路简单，体积小巧。电路见图，它实际上由简易稳压电源、自激多谐振荡器、灯电路和讯响电路组成。它的闪光及讯响频率、音调高低、音量大小均可调节。
当开关K\(_{1}\)闭合时，电路就开始工作。这个电路工作原理很简单，由晶体管BG4、BG\(_{5}\)组成自激多谐振荡器，其振荡频率由电容器C3、C\(_{4}\)及电阻R6、R\(_{7}\)调整。二极管D6、D\(_{7}\)及电阻R5、R\(_{8}\)是为改善振荡器输出波形而设置的。自激多谐振荡器两臂的输出信号经晶体管BG3和BG\(_{6}\)分别驱动信号灯和讯响器。由于BG4、BG\(_{5}\)轮流导通和截止,BG3和BG\(_{6}\)也轮流截止和导通，即等于轮流向信号灯和讯响器供电，于是信号灯和扬声器便间歇性地工作，产生脉动的灯光和声音效果。按本电路元件数值装置时，闪光及讯响频率是相同的，每秒钟约1～2次。当电容器C3、C\(_{4}\)选用不等容量时还可以获得闪光时间长、讯响时间短或者闪光时间短、讯响时间长的效果。
讯响器是用互补电路做成的音频振荡器，BG\(_{8}\)放大的信号经C6反馈到BG\(_{7}\)的基极形成振荡。讯响器的脉动工作频率主要取决于多谐振荡器的频率，而讯响器本身的音调高低，主要取决于电源电压和R11。当电源电压确定后，细心调整R\(_{11}\),使扬声器中发出的声音悦耳、音量适中即可。按图示电路的元件数值装置，讯响音调频率约800～1000赫，每秒钟响一次，每次持续约0.5秒，输出约150mW。如嫌讯响功率不够大，可以在电容器C6和BG\(_{7}\)基极之间加上一个100Ω～1KΩ的电阻，这时R11也要相应重新调整。值得注意的是C\(_{5}\)的接法，没有象一般做法接在BG7的基极和集电极之间，这是由于讯响器的电源内阻较大，C\(_{5}\)若接在BG7的基极和集电极之间，会影响BG\(_{7}\)的输入阻抗，它的容量大小也直接影响讯响器的音调和功率。为便于调整，我们把C5的接法改为如图所示，这样C\(_{5}\)就不用调整，效果较好。
电源电压我们选用10V，实际上从6V～12V均可正常工作。我们采用的是上海立新电器厂生产的XD—8型信号灯，它本身带有小变压器：初级220V，次级10V±1V，功率约1.5W～2W,正好合用。采用稳压电源的目的是保证讯响音质纯正。扬声器选用φ65、8Ω、0.25W以上的。BG\(_{2}\)可以不加散热片，BG8由于电流较大，宜用3AX81型。其余元器件要求不高。
如果用它来监视温度、压力、位移、时间等各种物理量，只要当上述物理量达到极限值时能输出一个开关信号来代替图中的开关K\(_{1}\)即可。电路性能稳定，工作可靠。(丁明)
