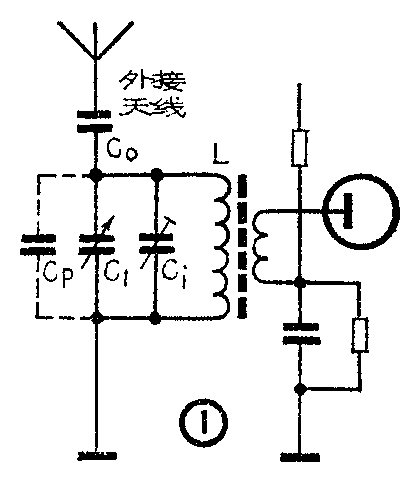

在远离电台的地方，有时采用外接一根天线的方法来提高收音机的接收能力。外接天线与收音机输入回路连接方式有多种，常用的一种方法是在输入回路一端接上一只小电容C\(_{o}\)，然后再与外接天线连接，如图1所示。为什么要串上这只小电容Co呢？下面来谈谈这个问题。
我们知道任何一根天线对大地都有一个分布电容C\(_{A}\)。这个分布电容与天线的长度、高度及结构形式有关。其容量为几十～几百微微法。一般晶体管收音机在使用时虽然并不接地线，但任何一台晶体管收音机的机内地线对于大地也都存在一个分布电容CE。这个分布电容是由机内的元件、磁棒、印刷线路板、金属机架、金属装饰件以及干电池等导体对大地的分布电容综合构成的。其数值约为几十微微法。对于使用交流电源的晶体管收音机，由于电源变压器的初级接交流电网，因此总是和大地相连，而电源变压器初、次级的分布电容，使机内地线对大地的分布电容增至数百微微法甚至更大。从图2可以看出C\(_{A}\)和CE是串联的。我们可以将它们折合成一个外接天线对机内地线的电容C\(_{a}\)=CAC\(_{E}\)CA+C\(_{E}\)。其容量约为几十微微法。
超外差收音机的接收频率决定于本机振荡频率，只要本机振荡频率调谐到比信号频率高465KH\(_{Z}\)，这个信号就能收到。但输入回路必须跟踪（即调谐）于信号频率，才能保证收音机的灵敏度和选择性。输入回路的谐振频率决定于回路电感L和回路总电容C总。即f=\(\frac{1}{2π}\)\(\sqrt{LC}\)总。在这里C\(_{总}\)包括可变电容C1，补偿电容C\(_{i}\)和线路分布电容CP。因它们是并联，所以C\(_{总}\)=C1＋C\(_{i}\)＋CP。如果我们不串接C\(_{o}\)，直接将外接天线接到输入回路。这时Ca将直接并联在输入回路的两端。因此，这时回路总电容C\(_{总}\)=C1＋C\(_{i}\)＋CP＋C\(_{a}\)。由于Ca的数量级约为几十微微法，因而将使C’\(_{总}\)增加很多，尤其在波段的高端（这时双连旋出，C1减少到几个微微法），使谐振频率大幅度降低，造成输入回路严重失谐。外接天线如按这种方式接上以后，尽管从外接天线引入较大的无线感应电动势，但由于输入回路失调，得不偿失，送到变频器去的有用信号相对变小了，而杂波却增大了，使接收效果变坏。

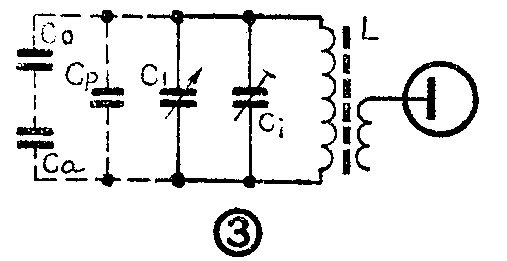

如果在输入回路一端接入一个小电容C\(_{o}\)后再与外接天线连接，这样就与上述情况不同，因为这时Ca是与C\(_{o}\)串联后再并接于输入回路两端（图3）。串联后的等效电容C’a=\(\frac{C}{_{a}}\)CoC\(_{a}\)+Co。电工知识告诉我们：两个电容器串联后的总电容小于两个中的任何一个。只要我们将C\(_{o}\)选得较小，总可使 C’a《Ca。这样一来外接天线对输入回路的影响将大大减少。在实际电路中经常取C\(_{o}\)为5～10微微法，因此C’a＜10微微法。这个电容造成输入回路的失谐就比不串接Co时要小得多了，因此外接天线就能发挥其应有的作用。（晓峻、丁正直）
