怎样装置超外差式收音机（续）

3．安装顺序与初试：

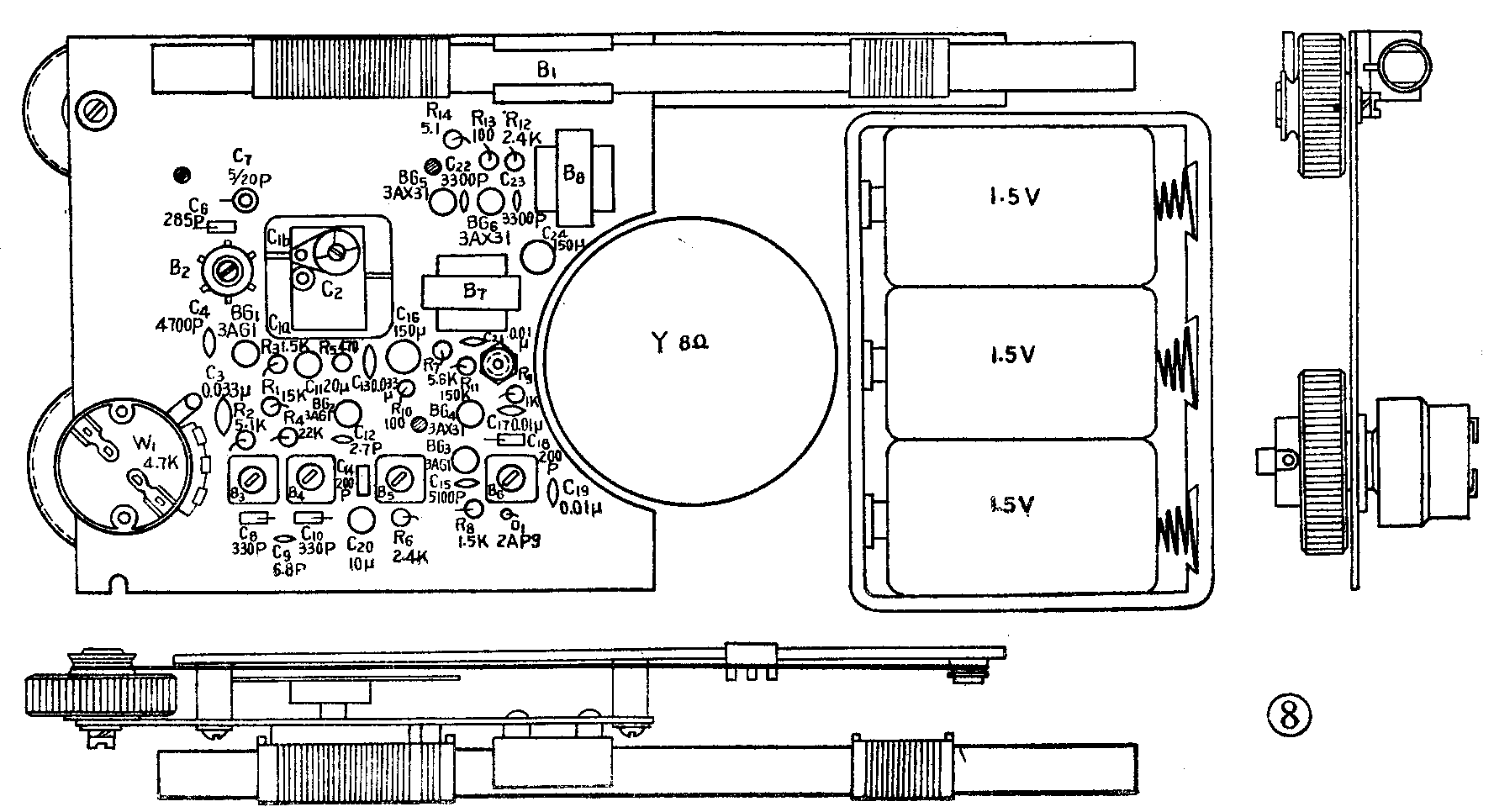

（1）先从后面功放级、低放级组装起，装到音量电位器为第一步。对照图8装配图再次核对无误后，接上扬声器。两级偏流电阻暂时用图1所标阻值电阻或微调电位器接上。将印刷板上B\(_{8}\)初级中心抽头测IC5、6的测量点的铜箔焊通；将B\(_{7}\)初级IC4的测量点也焊通。最后接上4.5伏电源通电试验。用手拿着小起子的金属部分去触碰BG\(_{4}\)的基极。这时应从扬声器中听到“咕咕……”声，说明低频电路已开始工作。

（2）取下电源与扬声器，进入第二步安装。从电位器W\(_{1}\)往前装到B3，至此中放和检波装毕。与装配图再次核对无误后，将图7上I\(_{C2}\)、IC3测量点铜箔焊通，再用一根导线将B\(_{6}\)中心抽头与B7的②端连接好。再接上电源与扬声器。将W\(_{1}\)按顺时针方向旋转到音量最响位置，用手按住小起子金属部分去触碰一中放管基极。这时扬声器应发出更响的“咕咕……”声。说明由中放到以后各级均已开始工作。

（3）第三步将其余部分全部装好。核对无误后接通I\(_{C1}\)测量点铜箔。接上电源及扬声器，就能收到不同的电台，至此安装就告结束，将进入调试工序。

先接通电源，用万用表检查电源电压，应为4.5伏。然后将W\(_{1}\)旋到音量最小位置，再将万用表适当直流电流档串入电源，测量整机无信号输入时的静态工作电流，一般应在12毫安左右，不应大于20毫安，如正常可调各级电流。

1．各级静态工作电流调整：由功放级开始逐级向前调整。先后焊开印刷板上各电流测量点，串入电流表，接通电源，按下表调有关电阻，使电流达到规定值。
