我们制作的玩具“电子计算机”的外形如报头所示。使用时，把算式卡插入，揿下按钮，在显示器的小屏幕上立即显出答数。例如，当把写着“ 4×6=”的算式卡插入时，显示器的读数就为24。如果换上“2\(\frac{1}{4}\)+53;4=”算式卡，显示读数就为8。算式难易可任意选编，但得数必须是整数，并且在0～99之间。
玩具“电子计算机”由输入器、译码器和显示器三部分组成。

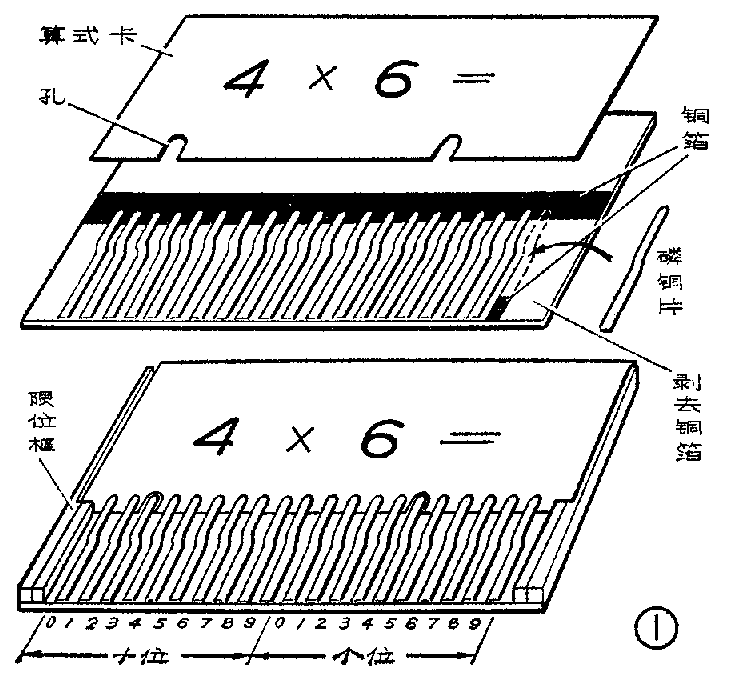

输入器主要由20个磷铜片开关组成，如图1所示。当未插入算式卡时，揿下按钮开关，20个磷铜片都与铜箔接触，接通电路。当算式卡插入时，由于算式卡已根据所需要显示的数字在一定的位置上打了孔，如图1所示，算式卡“4×6=”的两个孔分别对应于十位数中的数字2和个位数中的数字4的磷铜片。这时再揿下按钮时，只有数字2和4对应的电路接通，显示出24，其余的电路因卡纸把磷铜片与印刷电路隔开而不接通。为了避免因算式卡发生位移而引起的运算错误，在放算式卡的地方装上限位框，限位框是用有机玻璃或木条作成的。
输入器的按钮是有机玻璃或木条粘成“工”字形状，见图2。安装该按钮时，盖板槽要稍大些，使按钮中柱上下活动自如。
算式卡用卡纸制作，打孔时为保证答数准确，可将算式插进输入器，在相应的位置作好记号，再打孔。
译码器电路见图3。显示器的8个小灯泡受二极管组成的“或”门电路控制，各“或”门电路的输入端根据所要显示的数字要求，在0～9十根信号线中选择。以数字“3”为例，当K\(_{3}\)接通时，“3”号线上的五个二极管导通，小灯泡ZD1、ZD\(_{3}\)、ZD4、ZD\(_{6}\)、ZD7亮，组成“3”字，如图4所示。译码器中的二极管可用2CP型或2CZ型管子。小灯泡用6.3伏微型电珠。电源用4节1号电池。因本机答数可以是两位数，所以要有两组图3电路。
显示器是模仿数码管制成的模型，见图5所示。将模型分成8格，每格内装一只电珠。模型的基板可选用马口铁或三层板，用马口铁条分成格。上面贴一张红色蜡光纸或机印纸，红色向上，外面用有机玻璃制成屏幕和围框加以装饰。
整机装置完毕，接上电源，从十位数“0”开始，逐个按下开关片，检查小电珠亮否。如不该亮的小电珠亮，应检查有否短路或二极管是否已损坏；如该亮的小电珠不亮，应检查有否开路或二极管断开。20个数字全部检查以后，盖上按钮盖板，插入算式卡，揿下按钮（要同时按下），从十位数“0”到个位数“9”逐个检查开关片（磷铜片）接触是否良好，如接触不好，就要适当调整磷铜片的弧度，保证接触良好。（上海市新肇周路小学 科技组）
