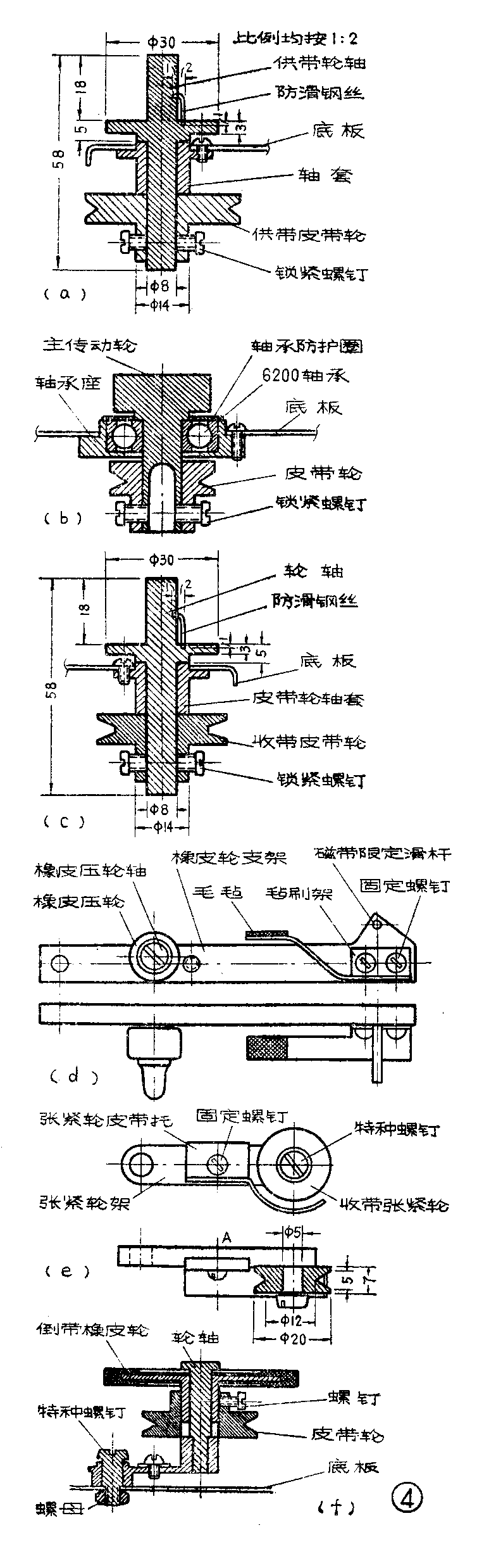

2.零件制作及注意要点：①各主要零件的来源在表1中已标明。有部分零件可用电影放映机上的旧零件代替。例如倒带轮支架可用江苏8.75毫米Ⅰ型放映机的减振轮支架代替；收带张紧轮可用井岗山16毫米放映机收片皮带轮代替；压带橡皮轮可用江苏8.75毫米Ⅱ型机的压轮代替；倒带橡皮轮可用老式电唱机橡皮轮或其它类似的橡皮轮代替，但应注意倒带速度不宜太快，否则因电唱机负荷太重反而不能倒带，同时，倒带橡皮轮支架及其支点的位置也需作相应变动。倒带皮带不宜太紧，以免当供带盘磁带快要走完直径变小时，因阻尼力太大而影响走带稳定。在自制的零件中，主要是对主传动轮的同心度要求较高，并且要求它与唱盘轴芯的配合应较紧密而又可装卸。②走带机构装在唱机上以后，应保证唱盘转动灵活，使其与不装走带机构时一样，以保证走带稳定。在这方面起主要作用的是主传动轮与唱盘轴相接位置是否准确，走带板与唱机底板是否平行等。因此，在决定四只插脚座的位置时，需细心调节，同时，还应注意唱盘轴芯与唱机底座之间是否垂直，应将唱机底座上的有关橡胶垫圈调整好以后再定插脚座位置。③因考虑零件在加工过程中有误差，压带橡皮轮支架支点的位置不要先决定，可待走带板和主传动轮的位置均已确定后，再将支架放入如总装图所示的位置，注意既应保证压带橡皮轮能压贴于主传动轮上，又使磁带在磁头两侧两引带杆处所形成的包容角基本对称，这时就可确定支架支点的位置，进而继续确定压带橡皮轮支架拉簧螺丝钉的活动长形孔。④稳速毡刷压于磁头上时，与磁头之间应留有略小于磁带厚度的间隙，做到既能将磁带压贴于碰头上，而压力又不太大。为了防止磁头因受震而移动位置，在磁头下面可垫上一层海绵或弹性纸垫。磁带与磁头隙缝的相对位置由增减各磁带导棍下面的垫片的厚度来调整。⑤各个弹簧的规格：主杠杆与压带橡皮轮支架之间的拉簧采用直径为0.8毫米的钢丝密绕，弹簧直径为4毫米；主杠杆与收带张紧轮之间的弹簧及倒带轮支架的弹簧采用直径为0.4毫米的钢丝密绕，弹簧直径为3毫米；琴键部分的自锁拉簧采用直径为0.2毫米的钢丝密绕，弹簧直径为2毫米；琴键复位压簧采用直径为0.6毫米的钢丝绕制，绕6圈，簧径为6毫米，然后拉长至15毫米经淬火处理。
抹音
抹音磁头可自制，电源采用8～12伏的50赫交流电。制作方法是：在直径为5毫米、长为20毫米的硬纸做的支架上（硬纸筒两端面粘上胶木夹板），用直径为0.19毫米的漆包线密绕1400圈（8伏）或2000圈（12伏），中心用铁质M4平头螺丝钉固定于支架上即成。将螺丝钉头部对准磁带下半部，这时只对磁带下半部消磁，使磁带能双轨使用。螺钉头部与磁带之间应留1毫米左右的间隙。这样改制的优点是不但省去了抹音磁头和抹音磁头的供电电路，减少了磁带的磨损，而且成本低、制作简单。如果抹音不净，可略减线圈圈数；如果线圈严重发热，应略增线圈圈数。如果没有正合适的8伏或12伏电源，也可按上述道理进行调整。录音时，只要接通抹音电源，即可抹音、录音同时进行。
录放音电路
如前所述，该机的录放音电路借用电影扩音机的放大部分，当然也可以采用其它型号的收音机或收、扩音机放大电路。图5是用作录放音电路时需附加的电路。
1．超声频振荡器电路（原理见图5a）：图右半部分为一普通的电感三点式LC振荡器，通过变压器B输出超音频振荡电流，以供给录音磁头作录音偏磁用。BG\(_{1}\)工作电流为25～35毫安。图5左半部分是信号电流与超音频电流的混合部分，CK是录放磁头插孔。信号电流与超音频电流是串联后输入录音磁头的。B为内径8毫米、外径18毫米左右的铁淦氧磁罐。线圈用φ0.19的漆包线，1～2端绕8圈，2～3端绕12圈，4～5端绕260圈。C2容量的大小和B的4～5端圈数的多少决定超音频振荡的频率，同时也影响录音偏磁电流的大小，对录音音质的好坏起很重要的作用。根据L601录放磁头的特性，对上海牌录音磁带而言，偏磁电流应在0.5～0.75毫安范围内选择，可用改变C\(_{2}\)的容量或增减4～5端的圈数的办法来调整。图中A、B两点接于扩音机输出端。对于3瓦以上的收、扩音机来说，只要输出阻抗在8欧以上，均可直接接通，不必考虑输出部分的电路程式（电子管、晶体管、有无输出变压器均可）。对于功率较小的便携机，则需另加接一个普通晶体管收音机用的输出变压器，以提高输出电压。连接方法是：将变压器原次级接收音机输出端，初级接A、B端。录音信号的大小，一般均通过原机扬声器监听，用万用表测量约为5～9伏。
2．放音附加电路：因录音信号较弱，约0.5毫伏左右，故需先加一级前置放大，然后再与收音部分或话筒唱机部分同路输入收、扩音机。以保证输出达到额定功率，电路见图5（b）。BG\(_{2}\)工作电流约0.3～0.5毫安。(江苏海安县影剧管理站)
