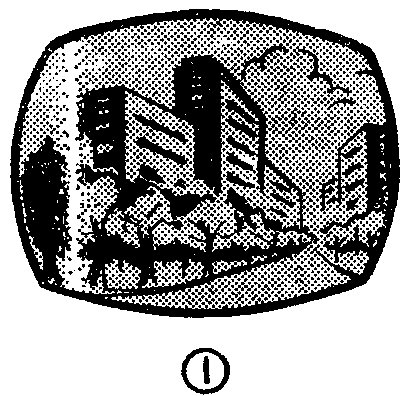

大部分国产35厘米电子管电视机，由于机内没有设行消隐电路，所以，在接收电视节目时，在屏幕左半部出现一条时隐时现，时强时弱的垂直亮带（约2～5毫米），如图1所示。在调整水平同步电位器时，此条亮带在屏幕上和图象做相反方向的移动，移动速度要比图象快约5倍。下面谈谈产生这种现象的原因及其解决的方法。
众所周知，我国电视行信号由三部分组成，如图2所示：第一部分为图象信号，它处在黑色电平和白色电平之间；第二部分为行同步信号，宽度为4.7μS，它处在比黑色电平还要黑的位置上；第三部分为行消隐信号宽度为12μS，它处在黑色电平的位置上。
由于显象管采用阴极调制，当把图2所示电视信号加入显象管阴极时，就在荧光屏上出现正常的图象。
为了提高图象清晰度，往往在视频放大电路中采用高频补偿电路，使视放级高频增益获得提高。图3为北京牌825型电视机视放频率响应曲线，即在4.5MH\(_{Z}\)处增益出现一个峰起。另外，通道其他各级的频率特性都不会是非常理想的。由于上述原因，使正常的行同步信号产生失真，如图4所示，即在行同步脉冲的前后沿产生过冲现象。这主要是由于矩形脉冲的高次谐波被过分放大引起的。行同步脉冲前沿产生的过冲，其电平处在比黑色电平还黑的位置，所以，影响不大，可是行同步脉冲后沿产生的过冲（如图4A点）处在黑色与白色电平之间，这样电子束在从右到左的回扫过程中，在屏幕上显示出一条垂直亮带。由于行逆程时间短（12μS），行正程时间长（52μS），而电子束在屏幕上移动的距离是一样的，所以，在调整行同步电位器时，这个垂直亮带要比正常图象移动的速度快大约4～5倍。而且这个垂直亮带的明显程度，随不同的机器有差异，也随图象内容时隐时显。如果图象内容黑白对比度大，则将此亮带掩盖了，如果图象内容黑白对比度很淡，则这条亮带就比较明显。
怎样才能消除图象左侧出现的这条垂直亮带呢？我们采用加行消隐电路的方法，消除了此亮带。大家知道，用电视台发送的行消隐脉冲，来实现电视接收机中的行消隐是不可靠的，所以，近来生产的电视机，特别是晶体管电视机，都在接收机内部利用行扫描逆程脉冲（约12～14μS）来实现行消隐。一般将行逆程脉冲加到显象管栅极（负极性），或者加在视频放大末级，使之混入视频信号中去，然后加到显象管的阴极（正极性）。下面以北京牌825型电视机为例，介绍一下加行消隐的方法。大家知道，此电视机行输出变压器有一个抽头7，此抽头有一个峰值为280伏的负极性行逆程脉冲输出。原来此脉冲电压经过C\(_{85}\)、 R87积分后，馈送到鉴相器作为比较电压。为了实现行消隐，我们用一个470～1000P、耐压在300伏以上的电容器，将抽头7的负脉冲引到场消隐微分电路C\(_{74}\)和R76与显象管栅极相连接的地方。这样行回扫时就有一个负脉冲（约30伏）加在显象管栅极上，截止了电子束，消除了垂直亮带。
实践证明，这样作没有什么副作用，对行同步范围没有影响。但在屏幕最左侧产生了很小的暗垂直楞子，不影响收看。这是由于行扫描逆程脉冲振铃引起的。要消除也很简单，即在电容器后面加一个二极管，如2AP7、2AP9等，连接方法如图6所示。但是电容C要选在560P左右，如果电容选的不当，会产生倾斜失真，造成光栅左右亮度不均。一般采用只加一个电容器的方法就可以了。（天津712厂编审组）
