一、故障原因分析
电子管黑白电视机荧光屏上仅出现一条水平亮线或亮带，如图1所示。造成这种故障的原因是场偏转系统不工作或者工作不正常。大家知道，显象管中的电子射束，只有在幅度足够强的场、行偏转磁场的共同作用下进行扫描运动，荧光屏上才能出现幅度符合要求的矩形光栅。场偏转磁场承担着电子束垂直方向上的扫描运动；行偏转磁场承担着电子束水平方向上的扫描运动。荧光屏上仅出现一条水平亮线或亮带，表明行偏转磁场是正常的，场偏转磁场是不正常的。当没有场偏转磁场时，电子束不能做垂直方向的扫描运动，结果出现一条水平亮线；当场偏转磁场很弱时，电子束在垂直方向上的偏转幅度很小，于是出现一条水平亮带。
二、故障部位判断
由上面分析可知，出现一条水平亮线或亮带是由于场扫描电路不正常引起的，究竟是哪部分电路有故障？必须进一步判明故障部位，才好对症下药。对于北京牌825-2型一类的电子管电视机来说，场扫描电路均由场振荡级和场输出级两部分组成，如图2所示。不论这两部分那一部分出现故障，都会造成一条亮线或亮带的故障现象。判断故障出在那一级，通常有以下两种方法：

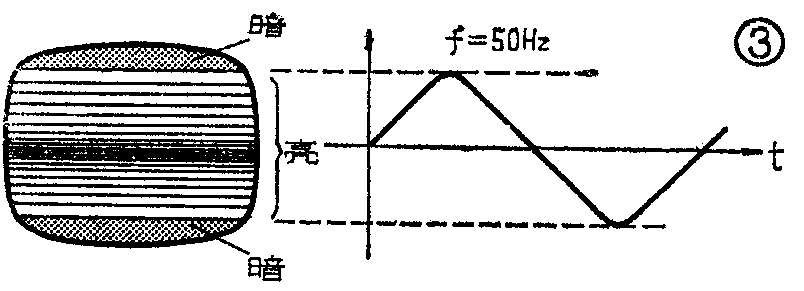

1．注入信号法。在场输出管的栅极上（即6P1的第7脚），注入一个低频信号。这个信号可以是人体感应的50H\(_{Z}\)低频信号，也可以是从电子管灯丝绕组取出的50HZ、6.3伏的交流电压。如果采用人体感应信号作为注入信号，最好先用验电笔检查一下6P1栅极是否会因级间耦合电容C\(_{73}\)漏电而带电，以免触电。然后，手持改锥等物件的金属部分，触接6P1的栅极。如果采用灯丝电压为注入信号，必须串联一个0.05～0.1μ、耐压300～400伏的电容。注入信号后，若荧光屏上的亮线或亮带有所展宽，如图3所示，则说明场输出级工作基本正常，故障出在场振荡级；若亮线或亮带毫无变化，可以断定是场输出级有故障。
2．寻迹法。根据使用的工具不同，寻迹法有两种方法：一种是测交流电压法；一种是监听哼声法。测交流电压法，操作时，先将万用表扳到交流电压档10伏处，在表笔上串接一个0.05～0.1μ、耐压数百伏的隔直流电容，然后测量场输出管6P1栅极对地的交流电压。也就是测场振荡级送来的扫描锯齿脉冲电压的有效值。如果测量结果为3～4伏，可以认为场振荡级工作基本正常，故障出在输出级。否则，就是场振荡级或耦合电容有问题。监听哼声法，就是用一副高阻耳机串接一个保护电容，接在测试点处（即6N1和6P1的栅极），监听前面送来的锯齿波哼声。值得注意的是，在场扫描锯齿波传送的路径上，锯齿波在各处的幅度是不一样的，因此，采用寻迹法时，交流电压表的档数以及与耳机串联电容的容量，应根据测试点的位置不同，适当选取，否则，有烧坏万用表或耳机的危险。
故障出在那一级判断出来以后，还必须进一步查清究竟是那部分电路，那个元件有毛病。通常采用电压测量法来判断压缩故障部位，根据电子管各极电压的正常与否，判断与其有关的元件是否有故障。下面以北京牌825—2型电视机为例，介绍一下检查判断故障的具体方法。
1．检查场振荡级：
北京牌825—2型电视机场振荡级工作正常时，各极电压如下：阳极（第1脚）电压为110伏；栅极（第2脚）电压为-20～-25伏；阴极（第3脚）电压为零。以上数据是用500型万用表测量的结果，如果使用其它类型的万用表，因表的内阻不同，测量结果会有所出入，特别是测量栅极电压时，出入将会更大。
在检修中，如果所测各极电压与正常时相差较大，就说明与该极相关的电路和元件有故障。
若测得阳极、栅极、阴极对地的电压都为零。说明场振荡管的供电电路有故障，应逐个检查场幅电位器W\(_{2}\)、电阻R75、场振荡变压器次级（接阳极的一组）线圈和R\(_{73}\)，看它们是否接触不良、开焊、断裂等，然后加以排除。
若测得阴极对地电压正常，阳压、栅负压均不足，说明阳极供电系统是通路的，但供电电路的电压降增大，使阳压降低。阳压降低后，相应的栅负压也就不足了，因为阳压降低后，振荡减弱，栅流对C\(_{72}\)充电产生的栅负压也就较小。这种情况，可能是场振荡变压器次级线圈断线或开路造成的，也可能是W2、R\(_{75}\)变值使阻值增大造成的。
若测得栅负压不足或者为零，但阳压很高，这种情况通常是由于场振荡管6N1衰老或者失效造成的。因为6N1衰老或失效后，尽管阳极电压很高，场振荡也很弱，所以阳流和栅流都很小，靠栅流产生的栅负压必然不足或者为零。换一只好的6N1就可解决。
若测得栅极电压为零或为正，阳极电压很低，这种情况，可能是栅极、阳极相碰；栅极接地或C\(_{72}\)对地短路；W1、R\(_{74}\)脱焊或开路；C71击穿或严重漏电等造成的。应分别进行检查排除。
若测得阳压很高，栅压为正，阴极对地出现正电压，这通常是6N1阴极接地线开线或接地点虚焊或管脚3接触不良造成的。
出现上述故障后，都会造成场振荡级不工作或工作不正常，致使荧光屏上出现一条水平亮线或亮带。
2．检查场输出级：
北京牌825—2型电视机场输出级工作正常时，各级电压如下：阳极（第1、6脚）为240伏、帘栅极（第2、9脚）为245伏；栅极（第7脚）为-0.5伏；阴极（第3、8脚）为20伏。上述数据同样是用500型万用表测量的结果。
在检修中，如果所测各极电压与正常值相差较大，说明与该极相关的电路或元件有故障。常见的有以下几种情况：
若测得阳极、帘栅极、栅极、阴极电压都为零或者很低，说明供给6P1工作电压的电源部分有故障。通常是R\(_{6}\)0脱焊、开路、断裂或变值；C63容量减退；引线断等。
若测得帘栅压很高，但是无阳极电压，阴极电压也较小，则说明场输出变压器B\(_{5}\)的初级绕组断线。
若测得阳压、帘栅压均很高，而阴极电压很小或为零，说明场输出管6P1失效或者衰老。将伴音功放管6P1换上试一试便知。
若测得阳极电压很低，而且栅极对地为正电压，则说明电容C\(_{77}\)严重漏电或者击穿。若只是栅极对地为正电压，则说明C73严重漏电或者击穿。
若测得阳压、阴极电压均很高，而且两者相差不多时，说明阴极电阻R\(_{79}\)断裂或接地不良。
若测得阳压、帘栅压一样大，阴极电压正常，则说明与场输出变压器B\(_{5}\)初级相并联的电容C80击穿短路。
以上故障都会造成场输出级不工作或工作不正常，同样会使荧光屏上出现一条水平亮线或亮带。
根据我们的体会，北京牌825－2型电视机的场扫描电路，有三个元器件最容易出问题。即场输出变压器初级并联电容C\(_{8}\)0；场振荡管6N1；场振荡变压器B4。大家知道，场输出管的阳极输出的锯齿脉冲电压，不仅幅度较大而且逆程时间较短，容易使输出变压器初级产生一个很高的感应电压，如果C\(_{8}\)0的性能不好或耐压不够，就容易被这个感应电压击穿短路，或者造成严重漏电。场振荡管6N1衰老失效或者与其管座接触不良，多发生在使用多年的旧电视机上。场振荡变压器，因其铁心小、用线细、匝数多，很容易出现霉断、烧断现象，造成场振荡停振。场振荡变压器损坏后，可以自己绕制，也可以由线间变压器、收扩音机上的输入变压器以及某些电源变压器代用。代用的变压器必须是铁心和匝数与被换变压器差不多，初次级变比也大体上在2∶1左右。
如果用电压测量法检查上述两级电子管各极电压均正常，则可能是耦合电容C\(_{73}\)、输出变压器B5的次级及偏转线圈插头开路造成的，对此应加以重视。（魏宝泉 郑春迎）
