这里介绍一个用集成电路与非门电路构成的多音调振荡器，可以发出连续、断续、单音和双音等四种不同音频信号，适用于需要多种报警或音响指示的场合。这个振荡器对所用集成电路的要求不高，可用残次品，因此成本很低。若采用一块4门和一块双门与非门电路，则全机只要用两块集成电路和几个电阻电容，体积可以做得很小。

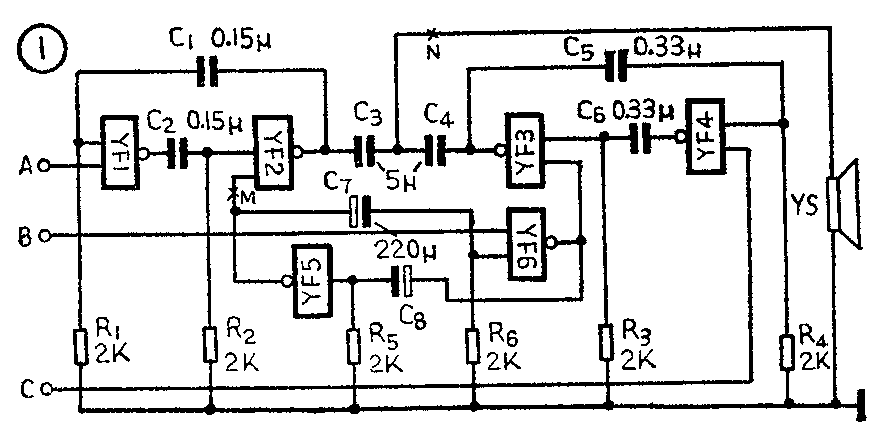

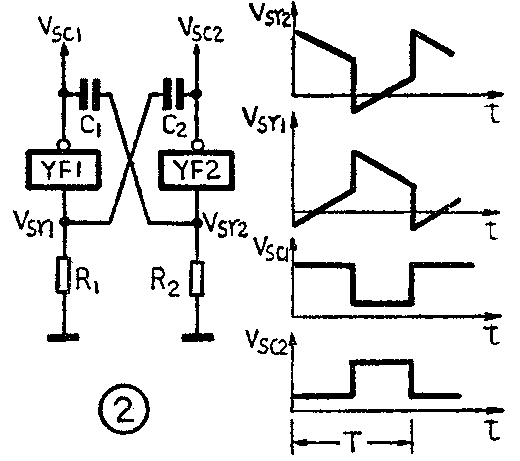

振荡器的电路图见图1，主要由三个振荡单元组成。三个振荡单元用的都是如图2所示的电容反馈对称型振荡电路，工作原理简介如下：现设与非门YF\(_{1}\)的输出VSC1产生一个正跳变，这个正跳变经C\(_{1}\)耦合到YF2的输入端，使V\(_{SC2}\)由高变低，这个跳变又经C2耦合到YF\(_{1}\)的输入端，使VSC1暂保持在高电平，这就形成第一个稳态。以后，随着C\(_{1}\)（C2）的充（放）电，V\(_{Sr1}\)按指数规律渐升，VSr2则按指数规律渐降。当V\(_{Sr2}\)降到YF2的关门电平时，YF\(_{2}\)关闭，VSC2由低变高，再通过C\(_{1}\)、C2的耦合，使V\(_{SC1}\)由高变低，VSC2暂保持高电平，电路就转变为另一稳态。由于C\(_{1}\)、C2的存在，这个稳态当然也不能一直保持。这样，电路就不停地翻转，形成振荡。这种电路产生稳定振荡的关键在于电阻R\(_{1}\)、R2的选择，太大或太小都会使电路停振。对一般TTL电路，应选500Ω～3KΩ范围内的电阻；HTL电路用5KΩ～33KΩ的电阻。有些HTL电路有时不易起振，可用33KΩ的可变电位器代替R\(_{1}\)或R2，调节到可靠起振为止。电路的振荡频率一般可用下式来估算：对于TTL电路，f\(_{Z}\)≈\(\frac{1}{2.5RC}\)；对于HTL电路，fZ≈1;2RC。式中R=R\(_{1}\)=R2，C=C\(_{1}\)=C2。
图1电路中，由YF\(_{5}\)、YF6组成的振荡器，其振荡周期约1.2～1.5秒左右。它产生的振荡脉冲，分别从YF\(_{5}\)和YF6的输出端加到由YF\(_{1}\)、YF2和YF\(_{3}\)、YF4组成的两个不同频率的振荡单元中。控制YF\(_{2}\)和YF3按每0.6～0.75秒一次的规律交替开关门，使两个振荡单元交替工作，产生一个频率交替变化的振荡信号，由扬声器发出交替变化的双音信号。
如果我们在图1电路的A端加上零电平，则YF\(_{1}\)被封住，YF1、YF\(_{2}\)组成的振荡单元停振，扬声器发出单音间断信号。若在C端加上零电平，YF4就被封住，YF\(_{3}\)、YF4组成的振荡单元停振，扬声器发出另一种单音间断信号。若在B端加上零电平，则YF\(_{5}\)、YF6组成的振荡单元停振，扬声器发出两种频率混合的连续信号。由此可见，这个电路可以很方便灵活地用逻辑电平来控制输出信号的特征，从而满足各种不同的需要。
电路的调试很简单，一般在装接无误情况下，通上电源就会起振。有时因使用的门电路较差或较特殊时，可能不起振，这时只要适当变动R\(_{1}\)、R2、R\(_{3}\)、R4、R\(_{5}\)或R6的数值就能起振。另外，扬声器最好用阻抗为32Ω以上的，否则发出的声音较轻。如嫌输出声音功率不够，可断开图1中标N的“X”处。接上一级或二级晶体管放大器。如图3所示，即是用一级射极跟随放大器的例子，这里可使用8Ω的低阻抗扬声器。
如果不需要获得两种音调交替出现的振荡声，可以把图1中标M的“X”处断开，这样仍可得到四种不同音频信号。只是发间断交替音时，是以YF\(_{1}\)、YF2组成的振荡单元发出的音调为背景的间断声，象“嘀呜—嘀呜”声，这时扬声器中发出声音的功率几乎要比原来大一倍左右。
另外，电源电压对振荡频率有较大影响，如果要求振荡频率较稳定，应使用稳压电源。（王德沅）
