怎样使用袖珍电子计算器（3）

编者按：本刊第九、十一期介绍了不同类型袖珍电子计算器的基本使用方法以后，我们收到许多读者来信，询问有关使用维护的一些具体问题。为此，我们又约陈亚东同志撰写此稿，介绍这方面的内容。读者来信恕不一一回答。广大读者对于使用维护计算器还有哪些好经验，欢迎投稿。

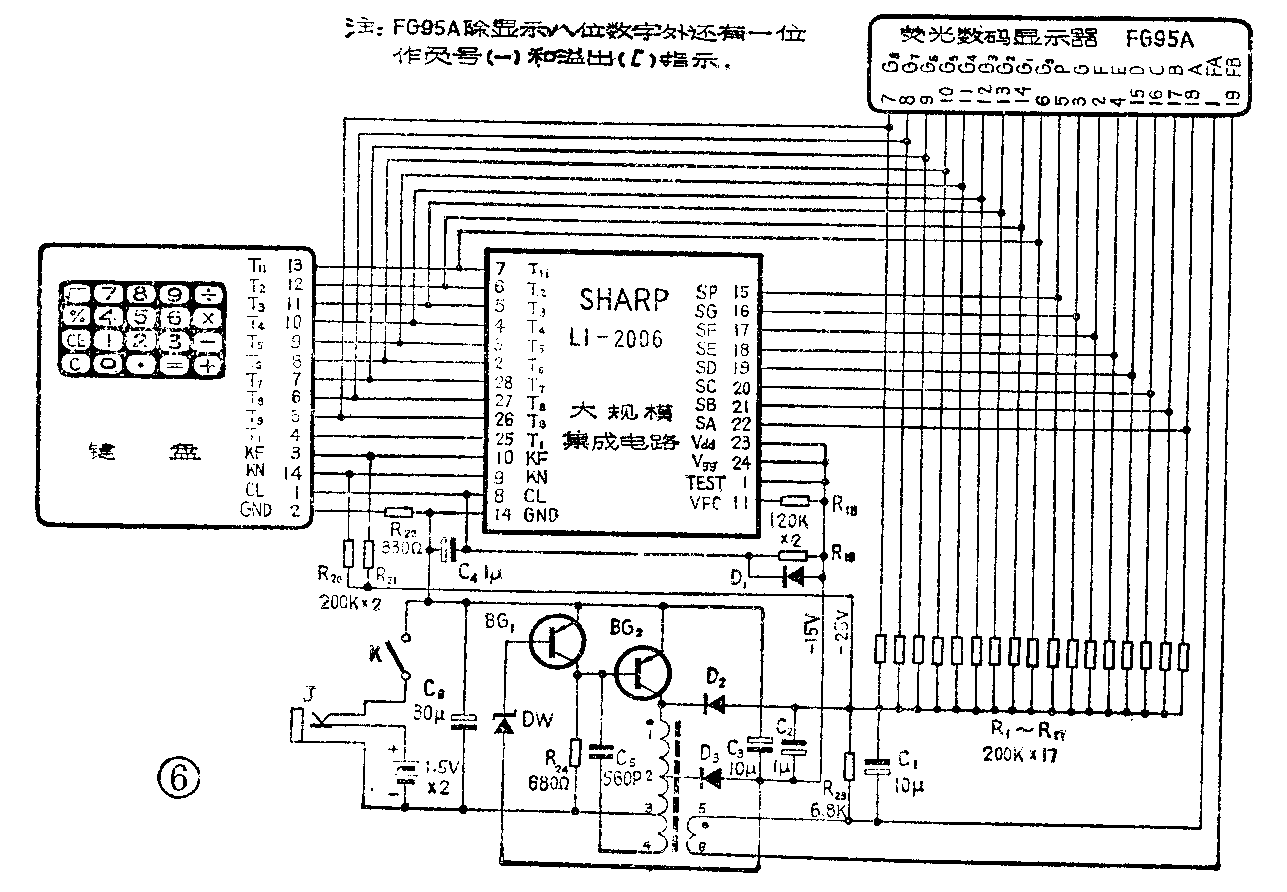

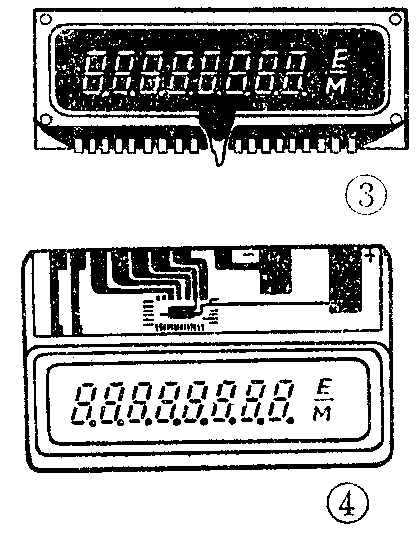

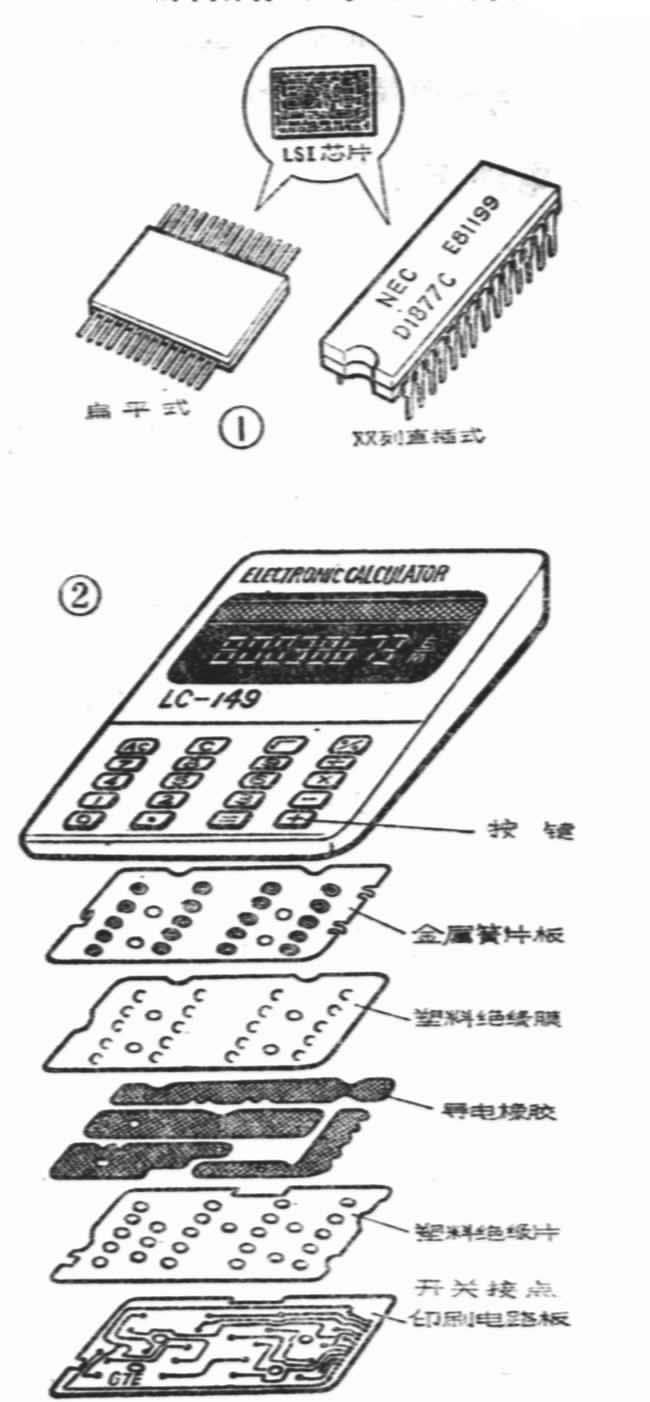

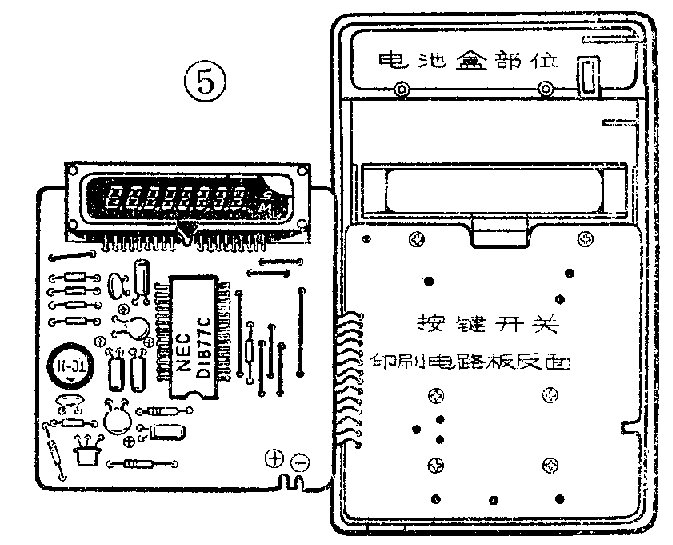

介绍计算器的使用维护注意事项之前，先简单谈谈计算器的构成。袖珍电子计算器虽小，但是构成电子计算机的基本部分它都具备。其中，由上千个元器件组成的运算器、存储器和控制器，制作在一块几毫米见方的大规模集成电路里，其外型有“扁平式”和“双列直插式”两种，见图1。构成输入装置的键盘则由一些按键开关组合而成。这些开关借助于手指的压力和金属簧片的弹力来完成接点的通断。近来，计算器又大多采用“导电橡胶”来实现开关接点的联接。图2是一种常见的导电橡胶式键盘的构造图。金属簧片通过塑料绝缘膜压迫导电橡胶，导电橡胶再通过塑料绝缘片的圆孔和开关接点印制电路板的相应接点接通。这种结构避免了金属簧片和接点直接接触时可能产生的弹跳现象。计算器的输出装置多采用小型低压荧光数码显示器（见图3）或低功耗液晶数码显示屏（图4），它们都是一个完整的多位数字显示部件。此外，计算器还包含联接整体电路的少量附属元器件及电源部分。图5是袖珍计算器的一种典型结构，图6是北京装配的818型计算器的部件联接和电源部分电路图，可供爱好者参考。

由于计算器通常采用几节电池作为电源，其电压选用1.5、3、4.5、6或9伏等标准，因而尚需设置电源电路完成电压的变换，以提供集成电路和数码显示器所需要的不同电压。电源电路以各种形式的逆变器构成。图6逆变电路中，振荡变压器B升压，经整流滤波后产生-15和-25伏直流电压，供给集成电路和荧光数码管。B绕组的（5）、（6）端产生交流低电压，作为荧光数码管的灯丝电源。

显而易见，因为计算器的另部件联接电路比较简单，在维修工作中除更换已损坏的集成电路块和显示器外，仅在于检修键盘和电源电路。

使用计算器一定要掌握正确的操作方法和操作步骤，否则会引起计算错误。

一般人使用计算器习惯于左手握机，右手食指操作。但应注意按键时用力要适中，手不要摆动，以免因键盘簧片连续弹跳造成重复输入。有的计算器键盘较小，各键盘的间距也很小，操作时应使食指垂直地按动各键，避免手指斜按可能带动其它键盘而造成输入错误。此外，要注意看准键盘标注，不要按错。每接一次键盘最好都要观察一下显示器：按数字键后应显示相应的数字，按运算功能键或存储键后显示的数字应闪动一下。

使用日久的计算器键盘弹力可能减弱，应注意每次按毕需待键盘弹回之后再按下一按键，否则后一次按键的数字不能输入。

每次运算之前，为了迅速观察一下计算器的工作状况是否正常，可先执行下列操作：

按动[AC]键后应显示0。按动1.1111111［×］[=]键后则应显示[1.2345678]。实际上这是进行（1.1111111）\(^{2}\)运算，这种粗略的检查方法便于记忆。

各种计算器的操作步骤不完全相同，一定要按正确的操作步骤使用，否则也将会出现错误，这是务必应当注意的。

袖珍计算器是一种精密的电子装置，必须注意环境条件的影响。在0℃～40℃环境温度范围内，计算器均能正常工作。过低的环境温度将使液晶显示屏响应速度迟缓，显示的对比度也会减弱，还有可能出现显示数字笔划不全的现象。这是由于液晶的特性所致，并不是计算器的故障。只要将计算器拿到0℃以上温度环境，它就会自然恢复到正常状态。过高的环境温度，可能使液晶显示屏变黑，同时也会缩短电池的使用寿命，日历表式计算器的计时误差还会增大。因此一定要使计算器远离暖气或煤炉等高温热源，同时也应注意不要在潮湿的地方保存。

发光二极管或荧光数码管显示的计算器，由于显示器本身发光，在光线较弱的环境下显得明亮、醒目，使用时应避免日光或灯光直接照射、与此相反，液晶显示屏并不发光，需靠外界光的照射与反射才能看清，照射光线愈强显示愈清晰，因此适于在光线明亮的环境或灯光下使用。

液晶显示屏的一般使用寿命为五年左右，多年使用后对比度会减弱，显示数字的清晰度也大大降低，在这种情况下只得更换新的显示部件。

采用荧光数码管显示的计算器功耗较大，通常用五号锰锌干电池作为电源，连续使用寿命一般为10小时左右。当电池电压过低时，不仅数码管发光暗淡，而且会出现计算错误、数码闪动甚至出现一串“8”字等混乱现象。

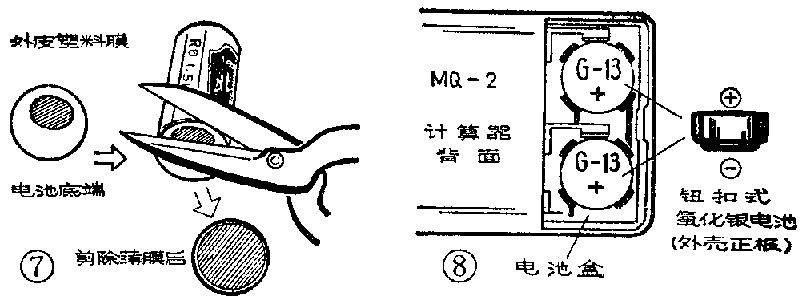

更换电池的时候，要注意正负极性，千万不要装错。同时要留心簧片是否能将电池卡紧，否则应向里轻轻掰动簧片。遇有簧片上出现白色或绿色锈蚀时，则应用小刀剔除、擦净，以免造成接触不良。另外，有些干电池的外皮塑料膜封装不当，负极锌皮的裸露部分可能偏离中心部位，因而造成接触上的故障。这时应用剪刀剪除电池底端的塑料薄膜（见图7）。长期搁置不用的计算器，应将电池取出存放，以免电池糊液溢出腐蚀机内部件。

采用液晶显示屏的计算器功耗很小，大多用钮扣式氧化银电池作电源，一般使用寿命均在一年以上。电池电压过低时，同样出现数字闪动、亮度不一和笔划不全等现象，有时甚至无法清零以至呈现一串“0”或“8”等混乱现象，日历表式计算器的秒位数字也不再变动。有的计算器当电池电压过低时，显示屏上出现闪砾字样（如A字样），以示告警。

更换钮扣式氧化银电池的时候，需用干布擦净电池表面所生的白粉或污垢，并注意正负极性（见图8），不得装反。氧化银电池切忌与水银电池或锰电池等混合使用，也不能将新旧电池混合使用。另外，这种电池用过之后万万不能投入火中，不得进行充电或短路，否则有爆炸的危险。

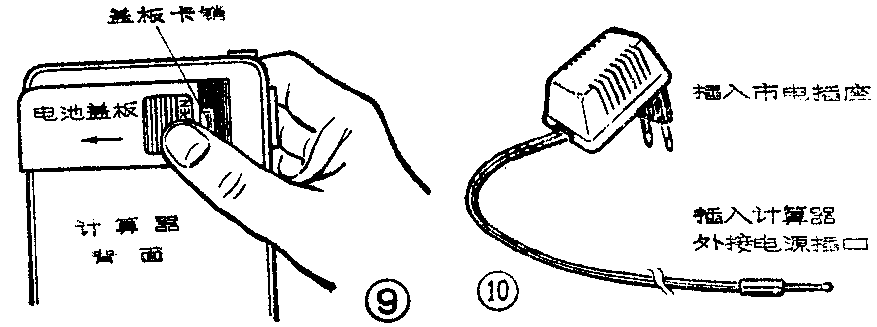

袖珍计算器一般都用塑料制外壳，有些电池盖板采用卡装式结构，拆装时应轻轻用力按压推开（见图9）。因拆装方法不当用力扣掰而磨损或折断卡销的情况是经常发生的，一定要注意。

由于荧光数码显示的计算器比较费电，需要经常更换电池，因此可配备电源变换器，以便在室内应用时利用交流市电，既方便又经济。图10是国外成品电源变换器的一种外形图，其规格有适于交流市电100伏、110伏、220伏等之分，输出直流电压又分3、4.5、6、9伏等多种。选用时必须注意与市电标准及计算器的电压要求一致。

国外生产的电源变换器一般都没有电源开关，只要将变换器插在交流市电插座上，引线插头端即有直流低压输出。使用时最好先将引线插头插入计算器的外接电源插口，然后再接交流电源；用毕后应先拔掉交流电源，再拔计算器上的插头。这样可避免插拔引线插头时不慎短路而损坏变换器。

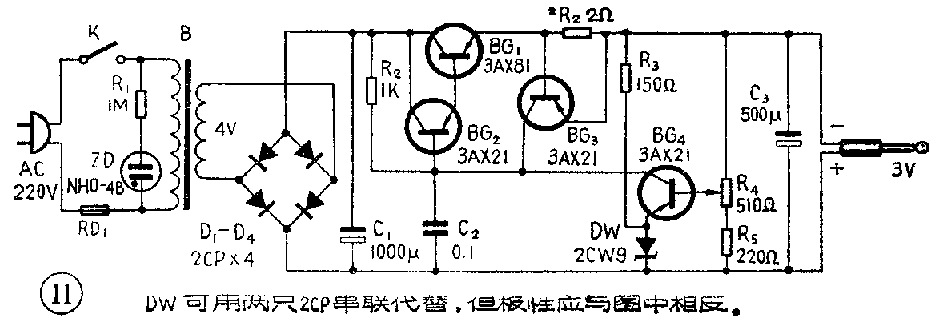

图11是一种简单的电源变换器电路图，可供读者自行装置时参考。其中BG\(_{3}\)、R2构成过流保护电路，适当调整R\(_{2}\)的阻值，超过一定负载电流时，使电路实现自动保护功能。

购置计算器的时候，除按功能和外观挑选外，重点在于检验其内部故障。挑选时可用双手轻轻捏动计算器的各个部位，不应有混乱数字显示。注意各个按键是否灵活，还要看各位显示数字的明亮程度是否一致。

为了比较可靠地检验计算器的工作情况，可按下列步骤操作实验：

在上列运算中，如果某一列出现错误，则说明计算器有内在故障。这种定数运算的检查方法也很容易记忆。

此外，还应观察平方根、百分比、附加存储器等一些功能键的工作情况，可按本刊第九期介绍的运算实例来检验。

袖珍电子计算器在使用中一定要防止强烈振动和摔碰损伤。计算器出现异常故障后，应请有经验的人检修，使用者不要随意打开后盖，更不要任意拨弄机内元器件和联接引线。计算器内部键盘与印制电路板是用很多根导线（见图5）或薄膜印制线束联接的，由于经常拆机观赏，造成导线折断或虚接的故障也是经常发生的，这一点必须引起注意。

计算器使用日久后，可用柔软的干棉布沾中性洗涤剂擦掉表面的污垢。切忌用汽油、酒精、稀料、甲苯等一些挥发性溶剂擦拭，以免溶解损伤塑料外壳。

另外，有时计算器可能会受到外界干扰而造成计算错误，因此应远离收音机等可能产生噪声信号的电子设备使用。

总之，由于袖珍电子计算器采用大规模集成电路，结构简单、性能可靠，只要大家注意正确使用与维护，它的寿命期限是相当长的。(陈亚东)
