想想看

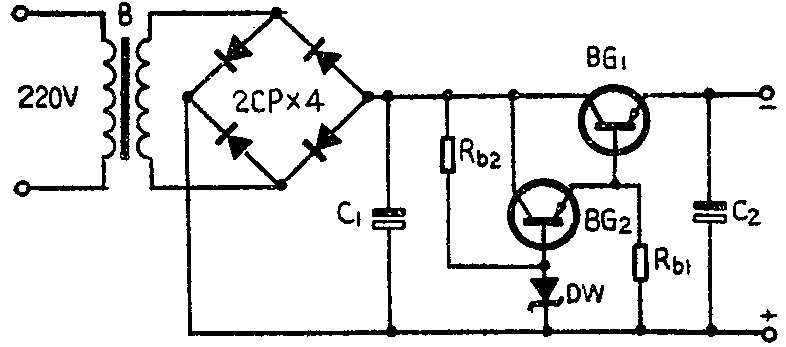

1．按下图装一个稳压电源。通电后，直流电压输出正常，而交流杂音大。当把C\(_{2}\)并联到DW两端时，杂音基本消失，为什么？

1．稳压电源杂音一般由两个方面产生：一是市电经整流滤波后，其纹波系数颇大；二是由于稳压电源本身是个闭环调节系统，因此有可能产生振荡。当把C\(_{2}\)并联到稳压管两端时，由于Rb2、C\(_{2}\)组成一个时间常数很大的交流通路，流过BG2的基极的交流电流大大减少，而调整管用的是复合管（复合管的放大倍数为BG\(_{1}\)、BG2的放大倍数β\(_{1}\)、β2的乘积），所以输出的交流电流就减小了β\(_{1}\)β2倍。也就相当于把C\(_{2}\)的容量提高了β1β\(_{2}\)倍，滤波效果好，杂音减小。（耿学功）
