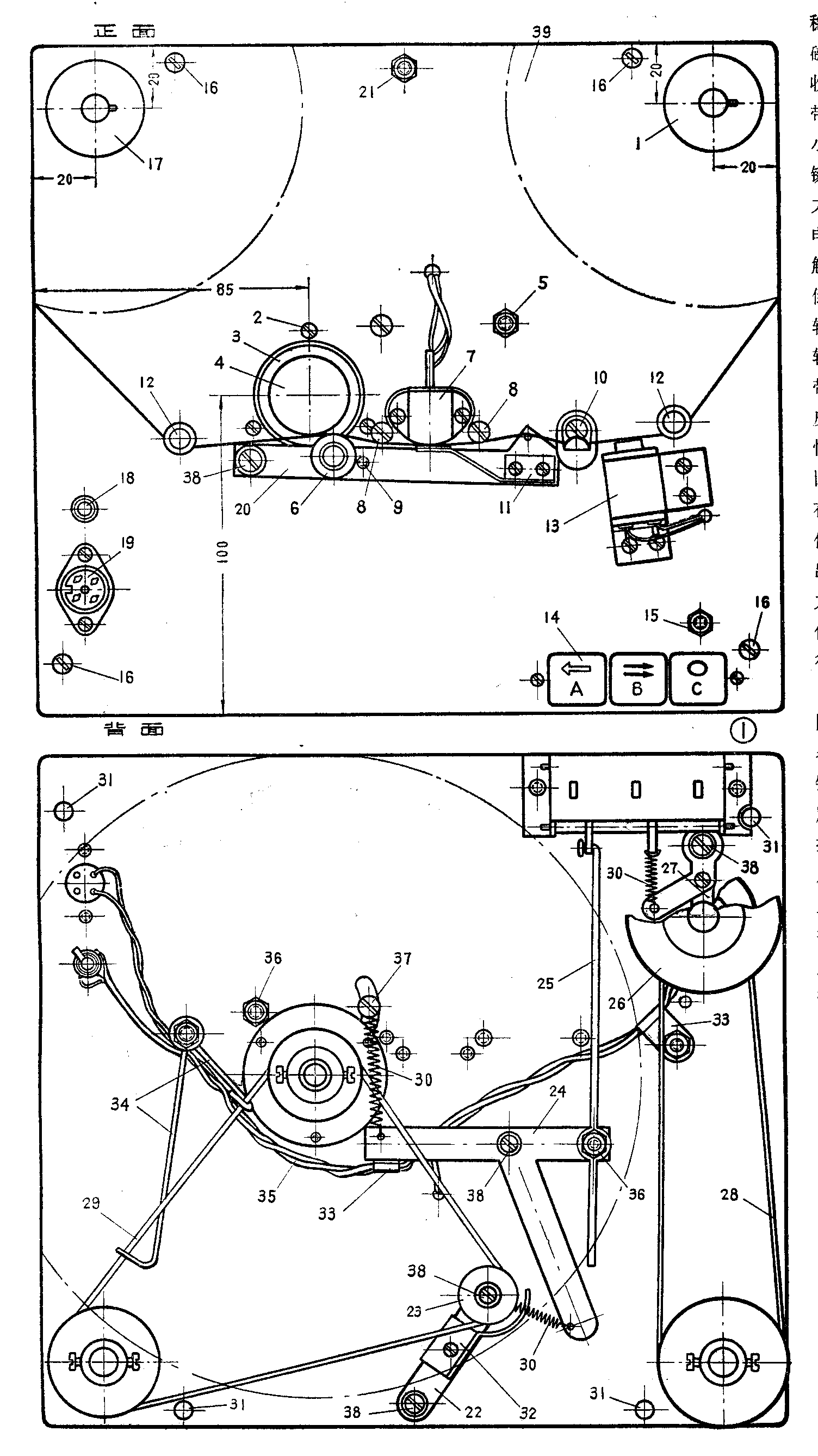

这个附加录音机是附加在通用206型四速唱机上的。附加部分实际上是一块供磁带走动用的走带机构板（见图1），图1中各部分的名称、数量及规格见表1。走带板面积为210×230毫米，用四只插脚插入安装在唱机底板上的四个插座内，以固定其位置。走带板上的主传动轮下部接于唱机唱盘轴芯上，用两个螺丝钉固紧。唱机原有的结构不需改动。电动机的动力仍由唱机橡皮靠轮传给唱盘，唱盘既起传递动力的作用又起飞轮作用。作录音机用时，转速为每分78转。作电唱机应用时，将主传动轮上的两个螺丝拧松，拆去整个走带机构板就行了。这样一来，电唱机就既可放唱片，又可作录放音走带机构了。
走带机构的前进、快速倒带和停止三个动作分别由三个琴键式自锁按键控制，操作方法简单可靠，与普通录音机相似。磁带采用宽度为6.25毫米的盘式磁带，带速为9.53厘米／秒。
如果在普通收音机上配上简单的录音、放音电路，就可制成收音、放唱、录音三用机，这种办法适合有206型电唱机和普通收音机的爱好者改制。其优点是成本低、制作容易。
走带机构
1．动作说明：基本原理与一般磁带录音机相同。磁带的“前进”是由接于唱盘轴芯上的主传动轮带动的。当按下前进按键时（详细原理见后面），由主拉杆拉动主杠杆（主拉杆紧固于套在主杠杆一端的螺丝钉上，而螺丝钉可在主杠杆的孔内旋转活动），并通过弹簧将压带橡皮轮支架拉紧且压向主传动轮，使压带橡皮轮将磁带压贴于主传动轮上，于是磁带在主传动轮的带动下前进。在此同时，稳速毡刷将磁带压贴于磁头上，使磁带走动稳定。主杠杆同时通过弹簧拉动收带张紧轮支架，使收带皮带张紧，于是收带皮带轮被主传动轮下面同轴上的皮带轮带动旋转。因为收带盘与收带皮带轮同轴，所以收带盘也同时被带动而开始收带；当按下停止按键时，在自锁机构弹簧张力的作用下前进按键自动跳出，于是主拉杆复位。此时主杠杆、压带橡皮轮、稳速毡刷均复回原位，磁带停止走动。这时，收带张紧轮也将收带皮带放松，以利倒带时减小阻力；当按下倒带按键时，通过弹簧的拉力，使倒带橡皮轮靠向电唱盘，与唱盘外圆接触而被唱盘带动旋转。倒带皮带轮与倒带橡皮轮同轴，所以倒带皮带轮也随之转动，通过倒带皮带牵动供带盘下的皮带轮，使供带盘反向快转，而将磁带快速倒回。按下停止按键时，在自锁机构弹簧张力的作用下，倒带键自动跳出复位，由倒带皮带拉力使倒带皮带轮复回原位，这时磁带便停止运行了。

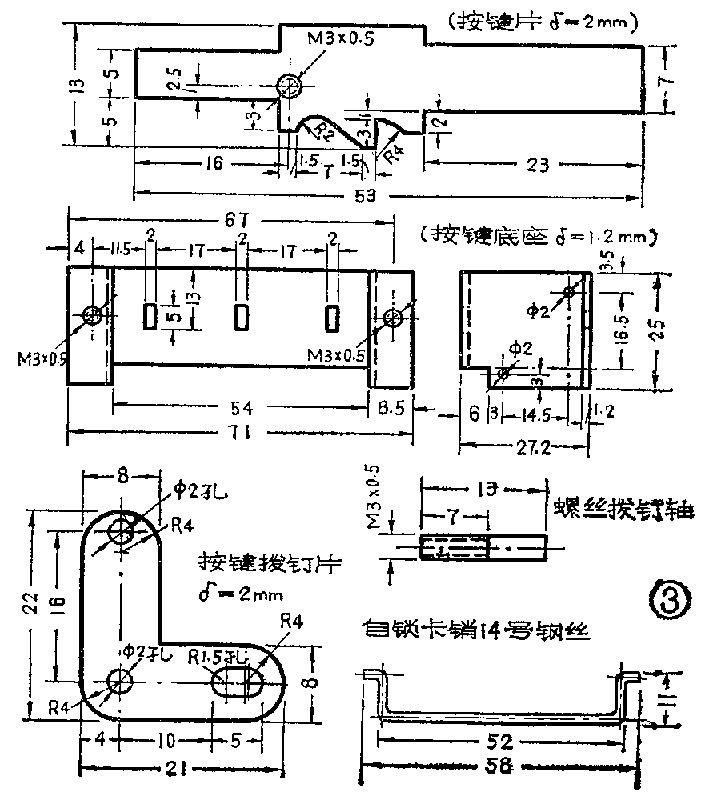

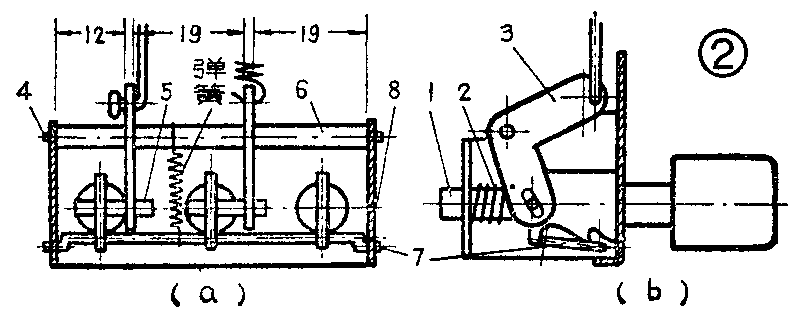

琴键部分的结构见图2，图2中各部件的名称及数量见表2。按键片可在底板与按键底座之间上下活动。按键拨钉片套于固定在按键底座上的按键拨打轴上，并且可以绕轴转动。按键拨钉片轴套用来限定拨打片的位置。螺丝拨钉轴紧固在按键片上的M\(_{3}\)螺孔内，另一端插在按键拨打片的长形孔内。当按键片上下活动时，由螺丝拨钉轴带动按键拨钉片绕拨钉轴活动。拨钉片另一端的小孔与主拉杆（或倒带轮支架弹簧）相勾，同时拉动主拉杆（或倒带轮支架弹簧），使有关部分随着动作。在按键底座上还有一个自锁卡销，当按键片接下时，自锁卡销进入按键片凸出部分上部的凹槽内，以锁住按键片，同时，在按键片下按过程中，其凸出部分将自锁卡销顶起，使其他被锁住的按键片借助按键片下部弹簧的张力自动跳出，回复到最上的位置。按键部分的加工图见图3。 （未完待续）（江苏省海安县影剧管理站）
