电子秋千，是采用电子技术使秋千自行摆动的一种小玩具。这个小玩具的电路简单，装置容易，耗电也省。
工作原理
接通电源，用手推动秋千架上的踏板（上面装有磁钢）向一个方向摆动，手放开后，秋千踏板来回摆动。当秋千踏板掠过线圈时，线圈切割磁钢的磁力线，因此在感应线圈L\(_{1}\)中就产生感应电流，使BG管导通，集电极电路中就有被放大了的电流IC流通。I\(_{C}\)在线圈中形成磁场，它的极性与秋千踏板上磁钢的极性相同，因此就推斥踏板向高处摆动。当达到最高点时，在重力的作用下，踏板又向反方向摆动。当掠过线圈时，踏板又被推斥，这样就周期性地往返不停地推斥，秋千也就不停地摆动。
元件选择与制作

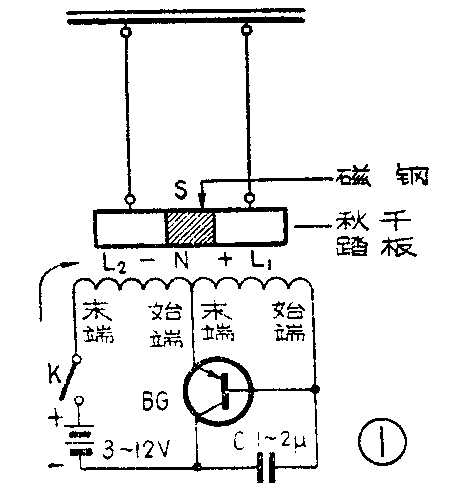

晶体管BG在电路中起着开关作用，因此对管子要求不高，可利用业余品。一般小功率高频、低频锗管或硅管，β值在90以上的均能工作。图1采用的是PNP型管，如使用NPN型管，电池的极性应反接。
C是消振电容，它的主要作用是消除电路中不必要的高频寄生振荡，一般可选用（1～2）微法的金属膜电容。

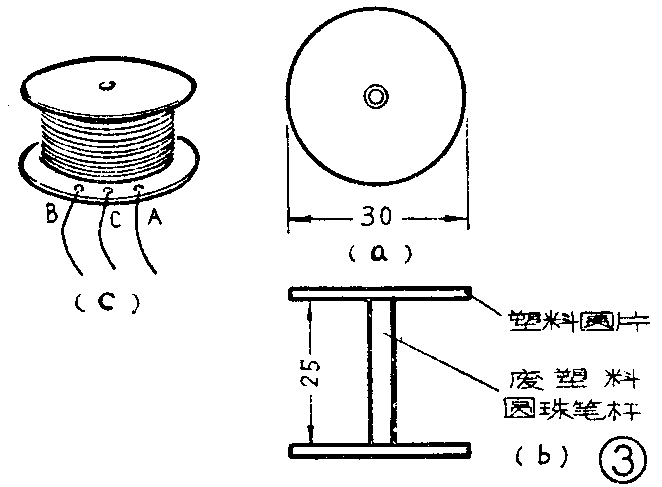

线圈L\(_{1}\)、L2可以自制。先用厚2毫米的塑料片和废旧塑料圆珠笔杆，按图3（a）中的尺寸，截取两个圆片和一段塑料管，然后用香蕉水粘成如图3（a）的线圈架。用高强度漆包线在线圈架上同向两根并绕4200匝。L\(_{1}\)的线径为0.1毫米，L2的线径为0.19毫米。绕完后，在L\(_{1}\)的始端和L2的末端，各焊出一根塑料软线A和B，同时再把L\(_{1}\)的末端和L2的始端连接起来，同样焊出一根引线C，绕成后外形如图3（c）所示。

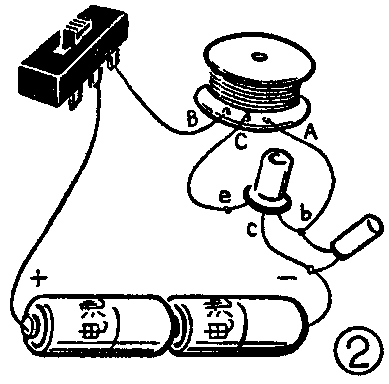

在一块（25×30）平方毫米的绝缘板上，把晶体管BG和电容C安排好位置，然后打孔，钉上铆钉，按图2进行焊接。
K为小型拨动开关。电源用一号或二号干电池（两节～8节）。
秋千模型的制作与装配

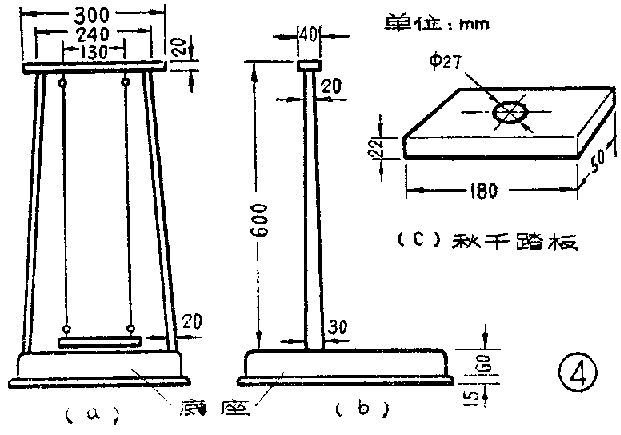

整个秋千的形状和尺寸见图4或自行设计。
1．秋千架：可按图4尺寸，用木条做成，横木上安装两个羊眼钉，并札上两根尼龙线，线的下端穿在踏板上的两个羊眼钉内并扎牢。
2．踏板：按图4（c）大小用木块制成，中间挖一个直径为27毫米的圆洞，把一块舌簧喇叭上面用的圆形磁钢紧密地压进去。其他形状和不同大小的磁钢都能使用，但安装时必须注意磁力线的方向。
当踏板静止时，最好使它上面的磁钢与底座上线圈的位置相对，踏板距离底座2～3毫米。

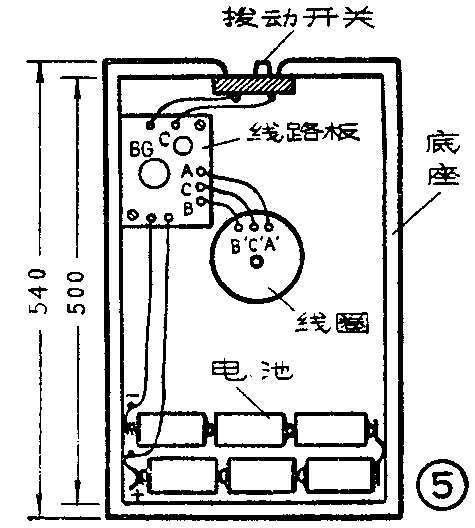

3．底座：用薄木板或五夹板锯成所需大小，做成一只有底而无盖的盒子，如图5所示。在底座中间挖一个直径为30毫米的圆孔，将线圈平放进去，然后用胶水粘牢。左上方安装绝缘板，上方安装拨动开关，底座下方安装六节电池。将此底座翻转过来，即无盖一面平贴在桌面，将秋千架固定在底座上，并在架上涂上颜色或油漆。
使用时，合上电源开关，稍推动踏板，电子秋千便能不停地摆动。为增加美观和效果，可将玩具小娃娃或小动物放在秋千踏板上，这样摆动起来就更加有趣了。
秋千摆幅的大小与磁钢的磁性强度、踏板上面负载的轻重以及电源电压的高低、秋千绳长短都有关。如果在一定磁性强度和负载不变情况下，可通过增减电池的节数来改变电源电压高低，从而改变摆幅的大小。通常情况下，电源电压可在3伏～12伏范围内选取。（徐州市铁路第三中学科技组）
