我制作的这个无线话筒的特点是线路简单，易于调试，元件都采用业余品，受话器也是用压电陶瓷片改制的，因此成本很低。现介绍如下：
原理简介
当对着话筒讲话的时候，由压电陶瓷片将声音转换成音频电信号，再通过C\(_{2}\)耦合到BG1的基极，BG\(_{1}\)是一级音频放大器。放大后的音频信号直接耦合给BG2，作为BG\(_{2}\)的调制信号。
主振、调制激励级由BG\(_{2}\)担任。振荡是通过C7的正反馈作用来实现的。L\(_{1}\)、C6是高频振荡回路，适当选择L\(_{1}\)和C6的数值，可以得到所需要的高频振荡频率。本机采用调频方式。其原理是当音频信号加到BG\(_{2}\)的基极与发射极之间时，发射极与基极之间的电压发生变化，于是BG2的结电容按着音频信号的变化规律而变化。因为BG\(_{2}\)的结电容在高频时与主振回路并联，对主振回路的总电容有影响，所以振荡频率就按着音频信号的变化规律而变化起来，就达到了调频的目的。这一级对下一级还起激励作用。
倍频兼末级放大级由BG\(_{3}\)担任。BG3工作在丙类状态，适当选择R\(_{6}\)的数值，可以获得比较满意的工作点，使其输出功率较大。末级振荡回路采用二倍频电路，调频信号由L2的中心抽头经C\(_{9}\)送到发射天线去。

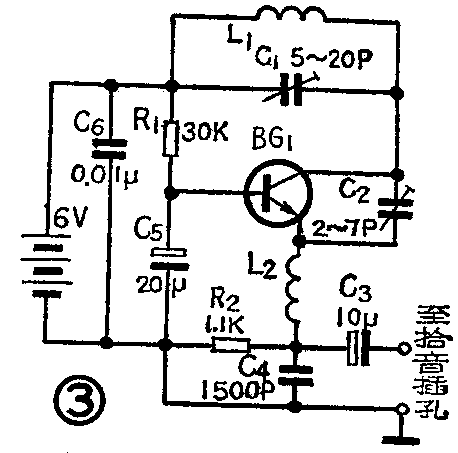

二、接收部分 接收部分是一个简单的超再生接收机，电路如图3，它的道理是将输入的调频信号与本机电容反馈式振荡电路所产生的本振信号相互作用，将调频波变为调幅波，同时对调幅信号进行包络检波得到低频信号，然后再通过C\(_{3}\)加到扩音机拾音插孔。L2为超高频扼流圈。
元件选择
一、发射部分 晶体三极管均采用3DG13C型芝麻管。BG\(_{1}\)的β值应大于50；BG2的β应大于75；BG\(_{3}\)的β应大于50。BG3的β值不应太大，但f\(_{T}\)值应大于250兆赫。除电解电容器外，其它电容均采用瓷介电容。
对于L\(_{1}\)、L2，可用φ0.51毫米高强度漆包线，先在φ3.5毫米微型插头上绕制，然后再脱胎成空心线圈。L\(_{1}\)绕10圈在中心抽头；L2绕5圈在中心抽头。若没有φ0.51毫米漆包线，可用φ0.44～φ0.5毫米漆包线代替，不宜大于φ0.51毫米，否则Q值下降。线径也不宜取太小，否则谐振回路变窄。
话筒由普通陶瓷喇叭中的压电片切割而成。这种压电片一般是圆形的，其直径有许多种，它有二片陶瓷片，中间夹了一个电极，是厚度为0.5毫米左右的薄铜片。陶瓷片均为白细粉末压成，每片厚度约0.8毫米。压电片外边的电极一般也是镀的薄铜层。在切割之前可用铅笔在压电片上先画出所需的形状（我们是切割成方形），然后用锋利的剪刀将多余部分剪去，注意不要使所需要的部分变形。切割完毕，用小刀在四周轻轻地刮一刮，以防止电极短路，然后用电烙铁在四周都涂上松香，以防陶瓷材料脱掉，并用酒精将多余的松香除掉，切割工作就完成了。
焊接时，先在外面一边的电极上用松香焊剂焊一个小点（尽可能小），焊上一根φ0.15毫米的高强度漆包线，导线的另一头焊到另一面薄铜层相对应的位置上，然后再从薄铜层上引出一根导线作为一个电极，并将这一个电极通过一个10微法电容接到发射机BG\(_{1}\)的基极上。再从陶瓷片的中间电极上焊出一条引线接到发射机地线上。再用松香将连接两边电极的引线固定，焊接任务就基本完成了。最后用万用表R×10K档检查阻值，阻值应该无限大。如果用1.5伏电池的两根接线在两极上摩擦，第一下应听到较大的“咔喳”声，以后声音逐渐减小，以致消失，就表示合格。
二、接收部分 晶体管可采用3DG4、3DG6、3DG11等硅管；L\(_{1}\)用φ1.5毫米裸铜线或漆包铜线绕成直径为15毫米的空心线圈，共绕4圈，圈间距离为5毫米左右。L2可在1/4瓦阻值大于100千欧的电阻上绕80圈而成，导线采用φ0.12毫米漆包线。
安装与调试

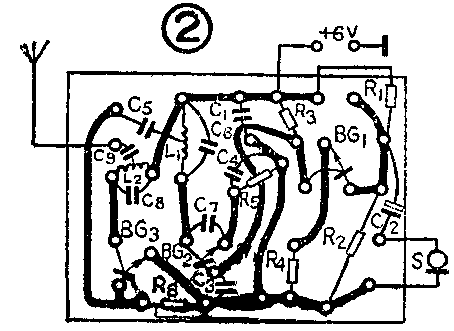

一、发射部分 印刷线路见图2。由于印刷线路板面积很小，所以安装时必须细心。焊接时间不要过长，注意散热问题。安装前必须对每个元件进行严格挑选和审查，避免多次的拆装。焊接好后，应反复地核对线路，确定焊接无误后再开始调试。先在电路中串入一电流表，如果总工作电流在5～20毫安范围内，说明元件选择及焊接基本正常；如果总电流相差太大，则应检查三极管的极性是否接错，线路有无短路、开路现象等。下一步再细调。先调BG\(_{1}\)工作点。将电压表与R3并联，调整R\(_{1}\)使其读数为3伏左右，R1两端应为5.4伏左右。再断开C\(_{5}\)，将电流表串入BG2集电极电路，此时调整R\(_{3}\)、R4，使电流表读数为2～3毫安，当R\(_{3}\)、R4改变后，BG\(_{1}\)工作点又可能发生变化，又需重新调整。由于BG1、BG\(_{2}\)两管为直接耦合，所以调整时应反复调节，直至达到上述要求为止。调好前两级后，线路的总电流应在5毫安左右。为了判断振荡是否起振，可将电压表并在R5两端，用镊子接触BG\(_{2}\)集电极，若电压表读数有变化，说明主振级已工作；然后焊上C5，调试第三级。将电流表串入BG\(_{3}\)集电极，调整R6，使电流表读数为5毫安左右。经这样调试后，三极管的工作状态就基本固定下来，下一步就可进行本振谐振回路与倍频之间的调试了。这一项调试在业余条件下较困难，我是借助电视机来调试的。方法是：先断开C\(_{5}\)与BG3的连接点，将C\(_{5}\)与一天线相接（天线可用一细软胶线代替，我用的是微型耳塞机的引线），将线圈L1拉松（不可损坏），并在C\(_{6}\)与L1连接处串一只750微微法电容，这时打开电视机，应在第一频道上接收到信号，如果收不到则需改变C\(_{6}\)，直至收到信号为止。然后拆去750微微法电容与天线，将C6与C\(_{5}\)接好，这时中心频率应在45兆赫左右。再将电视机转换开关拨至五频道，反复调整L1、C\(_{8}\)、L2，直至在五频道接收时效果最佳为止。此时如果断开C\(_{5}\)，效果应显著变差，若无变化或变化不显著，说明L2与C\(_{8}\)的倍频谐振回路不在L1、C\(_{6}\)的谐振回路的二倍频上，应再进一步调整，直至符合要求为止。再将发射机与电视机之间尽量拉开一段距离，细心调整R6，直到效果满意就行了，此时在五频道上应只有一处能够接收，不应是多处接收，否则应重新调整。
二、接收部分 整机体积可适当大一些，例如可装在一个肥皂盒内，并配上一根1～1.5米的拉杆天线。谐振回路电容采用微调式，安装时应将动片接电源正端，以避免干扰。
调整时，可调节偏流电阻R\(_{2}\)、回路电容C1，使电路起振。三极管工作电流为1.5毫安左右，整机正常工作电流约为4～5毫安。起振后，如果接到扩音机上，扩音机喇叭中应有“丝丝”的流水声。
三、收、发部分的统调 这一项任务是校对发射机和接收机的中心频率。接通两机的电源，细心旋动接收机的微调电容，直到能收到信号并且接收情况最佳为止。当两机的中心频率对准时，流水声应大大减弱，否则就是中心频率没有校正，应进一步校正。
如果有条件使用高频数字频率计或高频频率特性测试仪来调试，会更简便和理想。（湖南临湘县文桥中学 向权安）
