自制小型绕线机

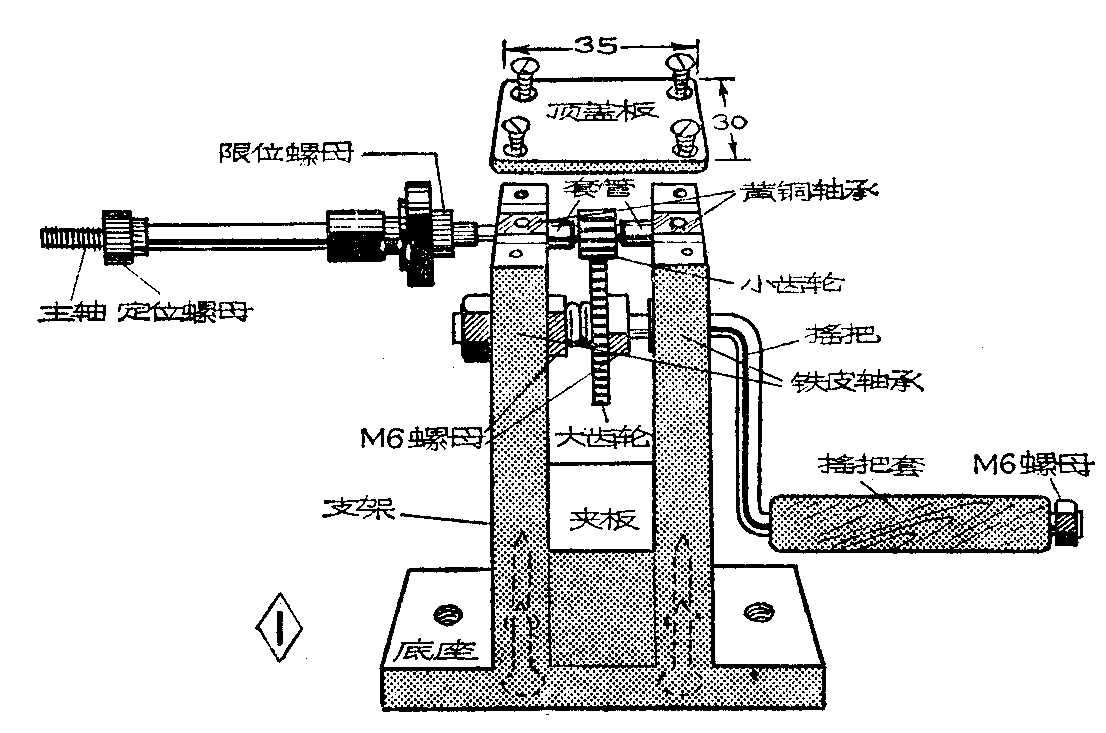

我们自己动手制做了一架小型绕线机，它的外形见图1。此绕线机可绕制一些体积较小的线圈，例如半导体收音机小型变压器线圈、高频扼流圈、干簧继电器线圈等，使用起来很方便，现介绍出来供读者参考。

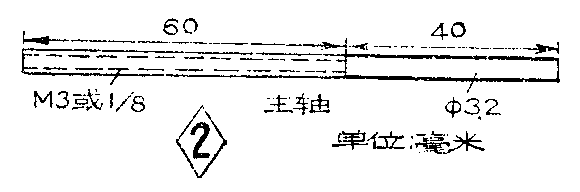

1．主轴：取直径为3.2毫米电焊条一根，剥去药皮，用砂布打光后。将一头锉出锥面（要锉正便于套扣，用M\(_{3}\)板牙（或英制\(\frac{1}{8}\)板牙）在一端套扣，扣长75毫米。然后将两端锯成平头，制成一端为60毫米长螺纹、一端为40毫米光杆的主轴，见图2。

2．定位螺母：用M\(_{3}\)螺母或接线柱旋钮代用。

3. 限位螺母：用M\(_{3}\)螺母或其他代用品。

4．黄铜轴承：见图3，共两块。在每块中间打一直径为3.2毫米的小孔。用废10A插式保险盒的接线铜块改制。

5．套管：在主轴小齿轮两侧各套一段适当长度的套管（见图4），使主轴不能左右窜动。可以从废波段开关上拆下代用。

6．小齿轮：见图5（a），它与大齿轮的齿形必须一样。小齿轮的齿数在10个以上就够了，可利用旧钟表齿轮，用锡焊在主轴的光杆中部，焊接时加点助焊剂，并用75瓦电烙铁焊接。

7．大齿轮：见图5（b），它的齿形要与小齿轮一样。齿数选为小齿轮的3～6倍均可，我们选30齿的。齿数多些绕线速度快。

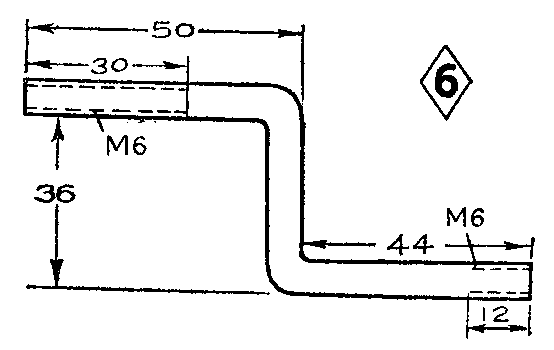

8.摇把：见图6。取φ6钢筋150毫米一段，先在台钳上用锤子打出图6的形状，一端用板牙套M6螺纹，丝扣长43毫米，端部截去一些留下30毫米，另一端套M6螺纹，长12毫米，端部截去一些留下5毫米。

9．M6螺母：在大齿轮两侧各装一个，用以固定齿轮。固定摇把套的M6螺母装上后要用小锤将螺杆头部打扁，以免螺母脱落。

10．铁皮轴承：取罐头盒铁皮剪12毫米宽、22毫米长两段，在摇把上弯成圆管形，并留一个小凸楞，见图7所示，装配时，把铁皮轴承打入支架的摇把轴孔中，并将两端伸出的毛边压倒，紧贴在支架上。

11．摇把套：截一段竹管或木棍，中心打直径为6.5毫米孔，套在摇把上。

12．支架：共两块，它的尺寸见图8，支架上端开一个5.5毫米宽、8毫米深的口子，准备装黄铜轴承，距支架上端适当距离（取决于大齿轮的半径）打一个直径为6.5毫米的孔，准备装铁皮轴承。

1．试验一下摇把转动是否灵活。先将摇把穿进孔中试转，要求与铁皮轴承间稍有间隙，转动灵活。

2．把摇把重新穿进右支架的轴孔中，装上夹紧螺母及大齿轮，并加适当的弹簧垫及平垫圈，来夹紧大齿轮，固定它的位置，不致左右窜动。

3．将左支架板也装到摇把上，并将下端的夹板两侧面涂乳胶，然后用螺纹穿钉将左、右支架板及夹板夹紧固定。

4．将支架板、夹板的底面涂乳胶，用木螺钉装配成一体。

5．将两个套管、两块黄铜轴承套在主轴上，把黄铜轴承压入主轴轴承孔中，控制压入深度使大小齿轮吻合良好。

6．装顶盖板压紧黄铜轴承，装上摇把套管。

使用时，先要根据所需圈数算出绕线机需绕的次数，边绕边记数，遇到垫纸及接线时要用笔记下已绕的次数，以免遗忘。

如有记数器，可以自己加装。

齿轮的变速比应选整数比。齿轮可从废钟表里拆用，轴承也可利用废钟表的夹板。图9就是利用废钟表的齿轮及夹板制成小型绕线机的外形。（张宝平）
