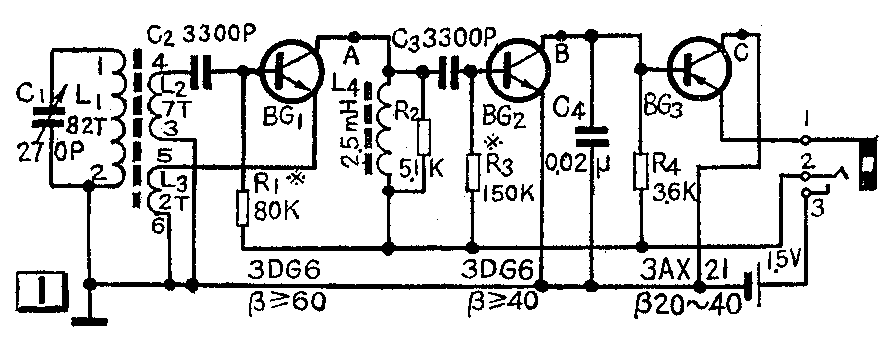

这里向读者介绍一个三管机（见题头），它的特点是体积较小（用修面刀盒作机盒）、灵敏度高。此三管机电路见图1所示，其中BG\(_{1}\)管起高频放大作用，BG2管起检波和放大作用。BG\(_{3}\)管采用PNP型低频管，并接成射极跟随器，以取得低输出阻抗，适应低阻8欧姆耳塞机的需要。
元件选择
磁性天线的磁棒采用长度为56毫米的扁磁棒。L\(_{1}\)用φ0.07×7丝漆包线绕82圈；L2用同号漆包线绕7圈，L\(_{1}\)与L2之间间隔2.5毫米；L\(_{3}\)也用同号漆包线绕2圈，其位置待调整再生时决定；L1、L\(_{2}\)、L3要求同方向绕制（见图2）。磁棒也可用φ10×70圆磁棒，L\(_{1}\)可减少到80圈，L2、L\(_{3}\)圈数不变。如果机壳较大，磁棒可选用长一点的，这样效果要好一些。
高扼圈L\(_{4}\)电感为1.5～2.5毫亨，可用市售2.5毫亨高扼圈或高频变压器初级绕组。
晶体管BG\(_{1}\)、BG2采用高频小功率硅三极管，如3DG6、3DG4、3DK7、3DK2等，BG\(_{1}\)的β≥60，BG2的β≥40。BG\(_{3}\)为低频锗三极管，可用3AX型的管子，β值以20～40为好。BG3也可用高频锗管3AG1、3AG21等代替。
高频耦合电容C\(_{2}\)、C3和旁路电容C\(_{4}\)，可采用小型瓷片电容或有机介质薄膜电容等。C2、C\(_{3}\)的容量范围为3300pF～0.02μF，C4的容量范围为（0.01～0.1）μF。调谐电容C\(_{1}\)采用2×270pF密封小型双连电容器，只用其中的一连。当然也可用密封单联可变电容器。
电源开关由耳塞插座兼用。市售耳塞插座两个簧片是常闭结构，必须改制成常开状态。
安装和调整

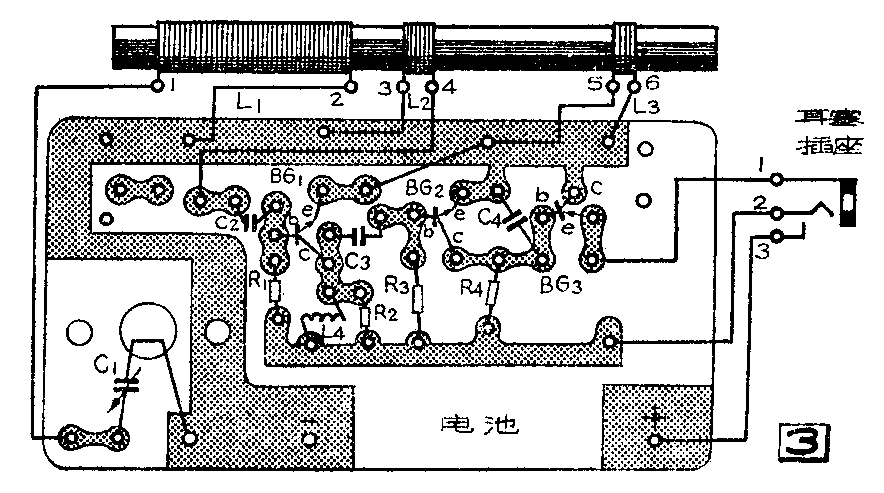

安装元件用的印刷线路板见图3。
线路安装完毕，检查无误，便可接通电源（插上耳塞插头），进行调整。
先调整高放级BG\(_{1}\)的偏流。调整时可将调谐电容C1全部旋入或旋出（即无电台位置），也可将C\(_{1}\)暂时不和天线线圈L1连接。同时BG\(_{1}\)发射极可用一短导线直接接地（即暂时不接L3线圈）。然后，用一只100千欧电位器串接一只50千欧电阻代替电阻R\(_{1}\)，电表串接在A处（见图1），将BG1集电极电流调到0.6～0.8毫安。
调整BG\(_{2}\)管的偏流时，可以先不焊接BG3（或暂先不焊上基极），同样采用一只100千欧电位器串接一只100千欧电阻代替R\(_{3}\)，电表串接在B处（见图1），将BG2集电极电流调到（0.1～0.2）毫安。注意BG\(_{2}\)的电流不能大，若BG2的电流大了（如达1毫安），则BG\(_{2}\)不起检波作用，此三管机将收不到电台或灵敏度很低。
BG\(_{3}\)管一般不需调整，只要它的β值符合前述要求，在BG2调好后，直接焊上BG\(_{3}\)就行了。
由于本机灵敏度高，一般偏流调好后，不用接再生线圈（BG\(_{1}\)发射极接地），转动调谐电容C1，即可收到广播。
调整再生的方法是：将L\(_{3}\)沿磁棒向L2移近，使耳塞中音量增大，直到整个波段内信号都比较强，但又刚好不产生自激啸叫为止，即达到所谓最佳再生。若再生不起作用，可能是L\(_{3}\)线圈接反，可以换一个方向试试。L3的圈数可以适当增减。
焊上BG\(_{3}\)，在C点接电流表，如发现BG3集电极电流很大（例如大于10毫安），这是由于BG\(_{3}\)的β值太大造成的，遇到这种情况，可将电阻R4的阻值适当减小（如减小到1千欧）即可解决。BG\(_{3}\)集电极电流以1.5～4毫安为宜。
本机正常情况下，用万用表测试静态总电流大约（2.5～5）毫安左右。若总电流太大，其原因主要是BG\(_{3}\)的β值太大，解决的办法是减小R4的阻值。但应注意电阻R\(_{4}\)不要开路，以防止BG3发射极电流太大时易烧坏耳塞。
最后指出一点，若要进一步提升高端灵敏度，可将高放级改为图4的形式，再生线圈L\(_{3}\)圈数增至7圈，再生电容C5的容量在调再生时决定，一般在（15～35）pF之间。（永福）
