6.低放部分：采用典型的变压器耦合推挽功率输出。BG\(_{1}\)0是前置放大器。BG11是激励级。BG\(_{13}\)、BG14是功放级。R\(_{57}\)、R61、C\(_{8}\)0、C79是高音提升负反馈网络，用以改善失真，提升高音，补偿中频曲线和检波网络损失的一部分高音。C\(_{82}\)、C83是高音负反馈电容，解决大信号偏调啸叫声。

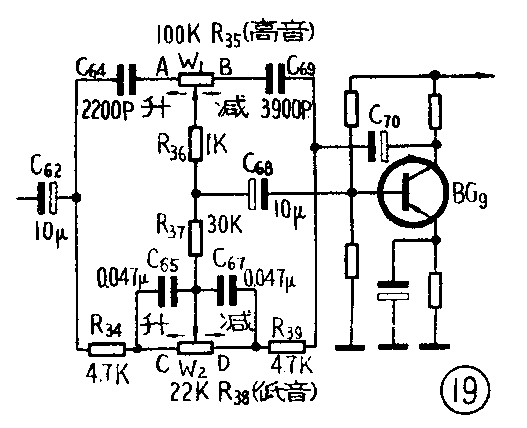

7.音调控制电路：衰减、负反馈混合式高低音分别调节，见图19。可以有较大的作用范围和较小的失真。对于任何一种音调控制电路来讲，实际上都是衰减电路，只不过是对所需要提升的频率衰减得比其他频率的衰减少而已。本电路也是如此。W\(_{1}\)是高音控制电位器，W2是低音控制电位器。
先看提升情况，当W\(_{1}\)调到A端，W2调到C端时，高音通过C\(_{64}\)、R36、C\(_{68}\)送到BG14的基极放大。由于C\(_{64}\)设计时，其数值选得使对高音频的容抗很小，相当于短路，所以衰减最小，增益最高。对中、低音信号，由于C64容抗增大，可视为开路，中、低音只能从R\(_{34}\)、R37经衰减后加到BG\(_{9}\)的基极。这样，电路衰减部分R34、R\(_{37}\)、C64就组成了高音提升网络，对中、低音有一定衰减。
另一方面，设计时将C\(_{65}\)、C67的数值选得使它们的容抗对高、中音视为短路，而对低音看作开路。因此，线路中反馈网络部分R\(_{39}\)、R37对高、中音有较深的负反馈，受到衰减，而对低音则几乎无负反馈（因C\(_{67}\)对低音为开路，低音反馈信号必须通过W2反馈，反馈量大大减少），因此R\(_{39}\)、R37一路可看作低音提升线路。另一反馈支路C\(_{69}\)、W1、R\(_{36}\)与BG9的输入电阻并联反馈，因W\(_{1}\)阻抗很大，反馈量很小，可视为无反馈。
从以上分析可看出：当W\(_{1}\)、W2位于提升最大（A、C点）时，低音受到R\(_{34}\)＋R37一次衰减，高音也受R\(_{39}\)、R37负反馈的一次衰减，而中音同时受上述二次衰减，结果高、低音得到了提升。
当W\(_{1}\)的中心滑臂移向B点时，高音因W1的阻值增大而衰减增大，同时C\(_{69}\)支路的负反馈也逐渐起作用变大起来（C69对中、低音不起作用）。当W\(_{1}\)中心滑臂移到B点时，高音得到最大程度的衰减，而且负反馈也最深，于是高音衰减达到最大。当W2的滑臂移向D端时，与高音情况相反，低音受到增大的W\(_{2}\)阻值的衰减，同时低音负反馈也因W2阻值的减小而逐渐大起来。高、中音因C\(_{67}\)的作用而保持不变。当W2中心抽头移到D端时，低音受到最大程度的衰减，而且负反馈最深，此时便形成低音衰减最大。

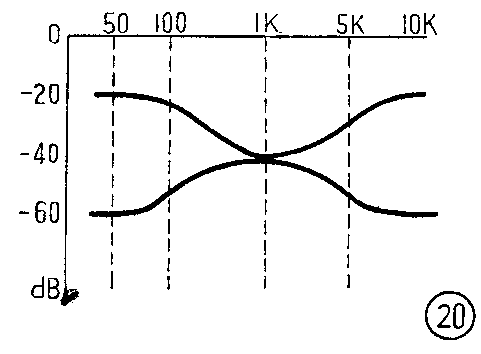

总的频率响应曲线见图20。

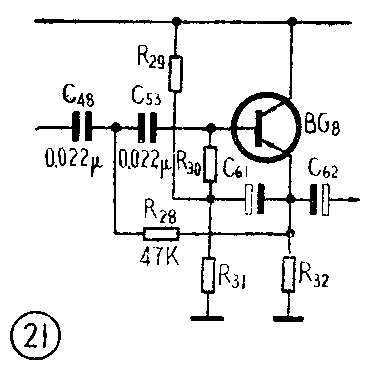

8．射极跟随器与高通滤波器：见图21。BG\(_{8}\)是射极跟随器。特点是输入阻抗高，输出阻抗低。高输入阻抗有利于接电唱机时和高阻抗唱头匹配，对检波负载影响小，使交、直流负载接近，改善调制失真。本机输入阻抗约为100千欧。C48、C\(_{53}\)、R28与BG\(_{9}\)接成高通滤波器，其转折频率为
f=1／2πRC
式中：C=C\(_{48}\)＋C53；R=R\(_{28}\)R入／（R\(_{28}\)＋R入），R\(_{入}\)是BG9 的输入阻抗。代入电路元件数值计算得f≈110赫。
电路中为何要加高通滤波器呢？由于本机采用4×6椭圆形内磁式扬声器。扬声器的谐振频率为100～110赫（实测），而电路中采用了高、低音提升网络，如不加高通滤波器，低频频响一直可提升到50赫，而扬声器在谐振频率以下的频段上声音是不能正常发出的，如果有很大分量的低音频送进扬声器，不仅发出的低音很难听，还会破坏正常的发音，带来严重失真（往往是一种破壳声）。所以收音机的电频响必须与扬声器的声频响匹配起来，并不是电频响越宽，声音越好听。所以本机加了高通滤波器，使110赫以下的信号被削减，和未加滤波器前相比，对50赫低音衰减了10分贝，从而得到了丰满的音质。

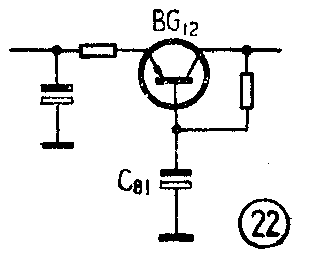

9．电子滤波器：见图22。本机电源采用了有源滤波器。由于本机输出功率有1瓦，在用干电池的收音机中功率是比较大的，而且低频频响较宽。考虑到降压后因干电池内阻增大而引起的啸叫声，就必须加大滤波电容。而滤波电容用得大，成本增高，所以我们采用有源滤波器，它能用较小的电容达到大电容的滤波效果，成本较低。在此电路中，将滤波电容接在BG\(_{12}\)的基极电路上，所起的滤波效果相当于BG12发射极与地之间接了一个（1＋β）C\(_{81}\)的电容。C81取500微法，如果BG\(_{12}\)的β=10，则
（1＋β）C\(_{81}\)=（l＋10）×500=5500微法
这相当于在电源上接了一个5500微法的大电容，因此本机具有良好的降压性能，电源电压从9伏降到6伏还能工作，不会发生啸叫声。
本机功放级输入变压器用XE6×10铁心，初级用0.1高强度漆包线平叠绕1900圈，次级用同号线双线并绕600圈，接作两个线圈。输出变压器用XE6×10铁心，初级用0.27高强度漆包线双线并叠绕190圈，接作两个线圈，次级用0.35高强度漆包线平叠绕110圈。
本机中波和短波I天线线圈套在MX－400Y10×200磁棒上调节。中振、中波高放线圈用M4 3×12磁心调节；其他短波线圈用NI 3×12高频铁心调节。(上海无线电二厂设计一组 王恭行)
