要提高峰值AGC电路抑制低频干扰的能力，必须设法提高AGC电路的动态特性，一般采取以下措施：（1）提高AGC系统的环路增益。（2）选择增益衰减特性斜率较大的受控晶体管。（3）正确地选择AGC电路的时间常数，使AGC系统的反应速度能够跟上低频调制的变化。如果充电电容2C\(_{4}\)0选得太小，就会使输出的AGC电压波动较大，控制通道增益的结果，容易使行同步脉冲受到压缩。这样就会产生AGC电路与行AFC电路的牵引，减小行引入范围。同时，也不容易满足峰值检波的条件。相反，如果2C40选得太大，虽然容易满足R\(_{i}\)C》64μS的峰值检波的条件，但是增大了AGC的时间常数，使反应速度变慢。为了减小时间常数，提高AGC的反应速度，同时也要满足峰值检波的条件，可选用β值较大的AGC直流放大管。一般2C40选0.1μ左右。
另外，还要求检波二极管2BG\(_{1}\)0的反向电阻越大越好，否则2C40还会通过2BG\(_{1}\)0的反向电阻及2BG11的输出阻抗放电，从而减小2C\(_{4}\)0的放电时间常数，破坏峰值检波的条件。
2．AGC电压的放大电路
电容2C\(_{4}\)0上形成的AGC电压，经过电阻2R39，送到晶体管2BG\(_{9}\)的基极进行放大，2BG9是一个射极跟随器，输入阻抗高，输出阻抗低，它在峰值AGC检波电路与AGC延迟分配电路之间，起了一个良好的隔离和阻抗匹配作用。AGC放大级输入阻抗高，对满足峰值检波条件有利，输出阻抗低有利于提高AGC电路的控制能力。
3．高、中放AGC电压的分配和延迟电路
中放AGC未起控前，受控图象中放的固定偏置主要由2R\(_{36}\)、2R37、2R\(_{35}\)、2W2分压决定，调整2R\(_{36}\)，可使中放增益为最大。因为联合设计31厘米电视机的中放晶体管采用的是3DG56A，所以，最大增益（即起控点）时的电流为3.5mA左右。这时中放管基极的固定偏压为1.8～2.1V。高频放大器的固定偏置由2R29、2W\(_{1}\)、2R31分压决定，调节2W\(_{1}\)可使高放的增益达最大值。因为高放采用的是3DG56B，所以，最大增益（起控点）时的电流约为3mA（对于同一晶体管来说，起控电流随频率的升高而下降）。这时高放的固定偏压约为3V。
当输入信号较小时，AGC系统不工作，没有AGC电压输出，通道处于最大增益状态。输入信号幅度增加到一定程度后，AGC电路开始工作，中放AGC开始起控，此时，图5电路中的C点电压比B点高，所以，2BG\(_{8}\)处于导通状态。随着输入信号强度的增加，B点电压和C点电压同时上升。由于C点电压即为中放的偏置电压，结果使中放增益下降。而A点电压比B点电压高，所以，2BG7仍处于截止状态，此时，高放偏置固定不变，仍处于最大增益状态。
当B点的AGC电压随着输入信号强度的增加而上升到比A点电压高时，2BG\(_{7}\)导通，这时，高放AGC开始起控，使高放增益下降。与此同时，B点电压高于C点电压，2BG8截止。由于2R\(_{33}\)的衰减作用，使中放AGC电压的上升速率减慢，所以，被箝定在某一固定电压上，从此，中放增益基本保持不变。以后AGC电压再增加，主要使高放增益衰减。也就是说，由于2BG7和2BG\(_{8}\)的作用，使加到高放管的AGC电压被2BG7延迟；加到图象中放的AGC电压被2BG\(_{8}\)截止。所以，2BG7称为延迟二极管；2BG\(_{8}\)称为箝位二极管。
调整2W\(_{2}\)可以确定加到图象中放去的AGC电压的箝位电平，即可调整图象中放的AGC深度。调整2R29可改变A点的电位，控制2BG\(_{7}\)的导通时机，即可调整高放AGC的延迟量。
电阻2R\(_{32}\)给2BG8提供一个正向偏置，AGC电压较小时，使2BG\(_{8}\)处于导通状态。电阻2R34使C点电压与中放固定偏置电路连接起来，目的是为了使C点AGC电压上升时，中放偏压也随之上升，以便控制中放增益的衰减。其阻值的大小对图象中放的AGC深度也有一定的影响。电容2C\(_{39}\)为AGC电压的滤波电容，起平滑AGC电压的作用。此电容不能选得太大，否则容易使动态AGC性能变差。此外，电路中还接入了热敏电阻2R35、2R\(_{19}\)，目的是利用热敏电阻的负温度系数来补偿因机内温度上升时，引起的AGC系统的不稳定。
四、AGC电路工作状态的选择原则
为了保证电视机在不同场强下，都能得到良好的信噪比，充分发挥晶体管的最大增益，提高电视机的极限灵敏度，必须合理选择AGC电路的工作状态，一般应遵循以下几个原则：
1．当输入信号电平低于某一门限电平时，AGC电路应不起控，受控各级均应处于最大增益状态，这就是所谓中放延迟式AGC电路。这样就能充分发挥晶体管的放大作用，提高电视机接收小信号的能力。中放AGC延迟量的大小，主要取决于两个因素：一是取决于图象中放末级的动态范围，图象中放末级的动态范围大，允许的视频检波输出信号幅度就大，中放AGC延迟量就可以大一些，即AGC电路可以晚起控。对于DG304、2G211等典型的末级中放管来说，允许的视频检波输出信号幅度为1.2V\(_{pp}\)～1.5Vpp，所以，中放的起控电平约为50μV左右；二是取决于视频检波之前图象通道的总增益。总增益越大，要达到允许的视频检波输出信号幅度，要求输入的信号就小一些，即中放AGC延迟量可以小一些。
2．当输入信号强度增加到使检波后的视频信号幅度达到1.2V\(_{pp}\)～1.5Vpp时，AGC应首先使图象中放起控，而高放AGC仍不起控，处于最大增益状态。在高频头电路分析中已经谈到，要降低多级放大器的噪声系数，必须提高第一级放大器的增益。高放处于最大增益状态，对降低图象通道的噪声系数有利。
3．图象中放AGC起控后，到高放AGC起控，必须再延迟30～40dB。如果中放AGC起控时的输入信号为50μV，所谓延迟30～40dB，就是高放AGC应在输入信号为1.5mV～5mV时再起控。高放AGC延迟量的大小，主要取决于两个因素:一是图象中放AGC的控制能力，主要由图象中放管的AGC控制特性决定。中放管AGC控制能力强，高放AGC的延迟量就可以大一些；二是取决于高放抗交扰调制的能力：交扰调制是由于放大器的动态范围小，当强干扰信号和有用信号同时进入它的非线性工作区时，产生组合频率造成的。因此高放的抗交扰调制的能力，主要决定于高频放大管的动态范围，动态范围大，抗交扰调制的能力就强。这样高放AGC的延迟量就可以大一些。

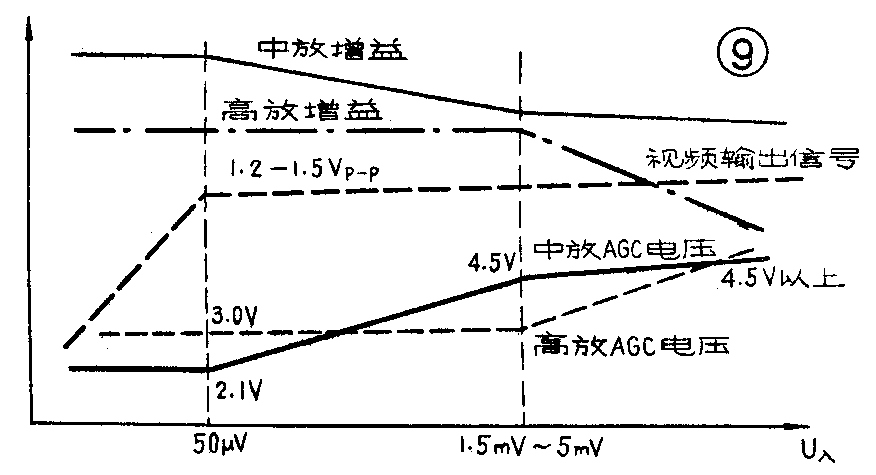

典型的电视机AGC性能曲线，如图9所示。当天线输入信号大于50μV时，中放AGC开始起控，中放AGC电压在2～4.5V之间变化。中放AGC延迟30～40dB后，高放AGC电路开始起控，高放AGC电压在3～4.5V之间变化。整机的AGC控制范围大于60dB。（安永成 朱德辉）
