飞跃9D3型电视机的调整

自从本刊1977年第1、2期介绍了“飞跃9D3”型电视机以来，收到不少读者来信，要求介绍有关调试、检修方法。

这里先着重介绍使用万用表进行调试的方法，同时也对使用仪器进行调试的方法作一些必要的说明。

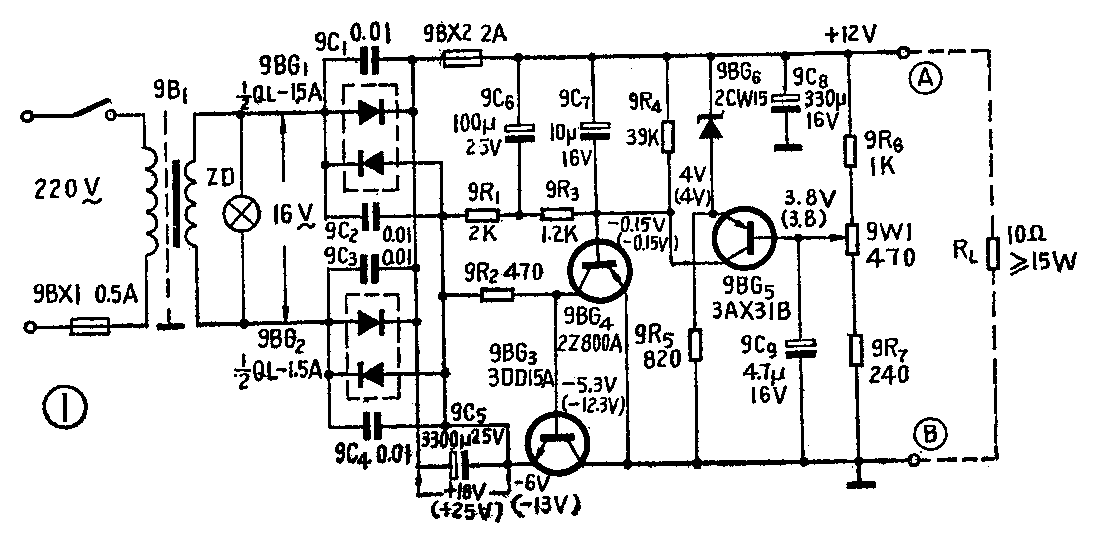

稳压电源是保证整机正常工作的基础。特别是在业余自制的条件下，一般是依靠本机直流稳压源作为调试其它各部分电路的供电电源。因此，首先要使它能正常工作。图①是稳压电源电原理图，其中未加括号的电压值是外接10Ω负载电阻时的电压值（即1.2A），它比实际工作总电流略大。括号内的数值是空载时的电压值。

调整时，在空载（即不接外负载）状态下调节取样电位器9W1，使A、B两点间直流电压为12.2～12.3V。有时，可能会遇到，由于基准管9BG6（2CW15）稳压值偏离较大，使输出电压调不到12.2～12.3V，或偏高或偏低的情况。这时，改变9R6的阻值，可以得到解决。

当接上10Ω负载电阻后，输出电压将下跌到约12V。正常情况下，下跌值不会大于0.3V，否则表明有故障。须说明一点，这里用的10Ω负载电阻功率应大于15瓦，否则长时间工作会被烧毁。假若手头只有小功率（0.5瓦～1瓦）电阻作假负载，接上该负载的时间，应尽量短。只要能观察到，输出直流电压与空载时的电压相比，有无明显跌落（＞0.3V）即可。

调整管9BG3集电极与发射极之间的电压降是否正常，对稳压电路性能好坏关系很大。一般接有10Ω负载时为5～6V，过小会造成交流纹波增大。一般都是因整流部分或电源变压器有故障引起的，应予以排除。

经上述调整检查无误后，则表明稳压电路基本正常。

如果使用仪器进行调试、检查，则外接10Ω负载时，稳压电源应达到下列二项指标：（1）交流电源电压在220V±20V范围内，输出直流电压应保持在12V±0.2V。在负载两端用交流毫伏表测得的纹波电压值应小于2mV。（2）当交流电压跌落到180V时，输出直流电压跌落（与交流电压220V时相比）不超过0.5V，同时纹波电压应小于5mV。

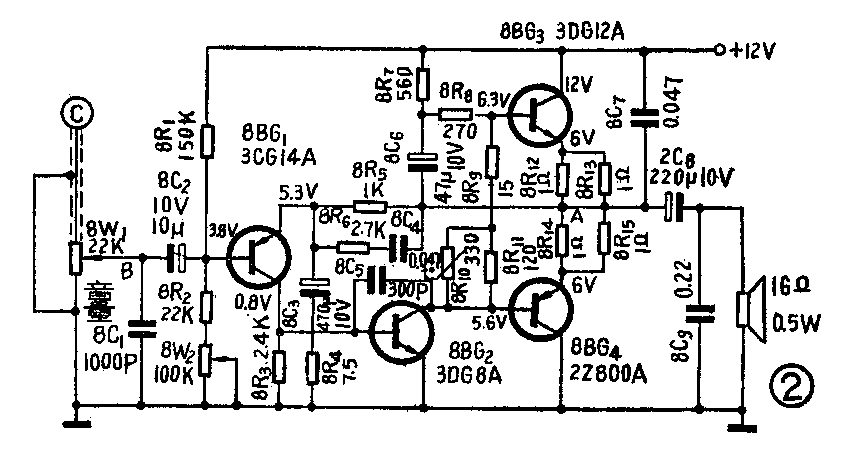

本机低放电路和直流稳压电源电路合用一块单独的印制板。因此，稳压电源调试完毕后即可调试低放电路。低放级电原理图及有关电压值见图②。调试时，应接上喇叭（16Ω0.W）。唯一需要调整的元件是电位器8W\(_{2}\)（100K）。其作用是将低放输出级中点电压（8R12与8R\(_{14}\)连接处）调整到6V左右。调毕用金属起子触及低放输入端B（电容8C2）时，喇叭发出清晰的“嘟嘟”声，表明工作正常。输出级的工作电流，由设计保证，不需要调整，正常值为20mA左右。若元件损坏或装错（尤其是8R\(_{9}\)～8R11），会造成末级管（8BG\(_{3}\)、8BG4）静态电流过大。这很容易判断，此时末级晶体管发烫。

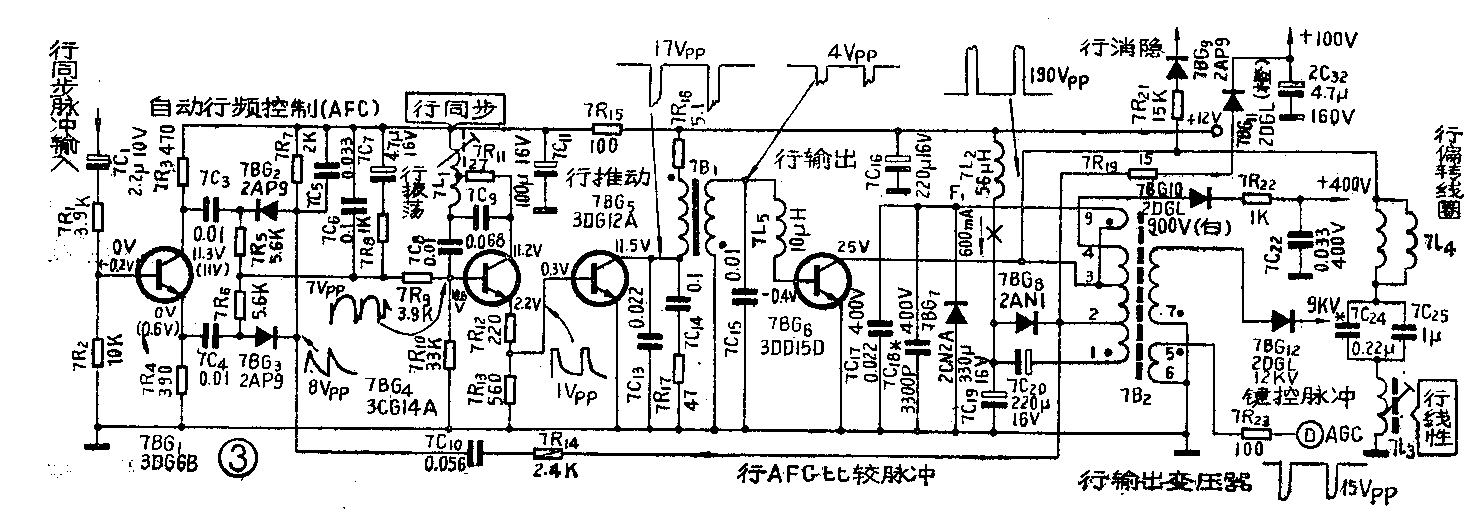

由于显象管正常工作所需的高压、中压、亮度控制电压、聚焦电压以及视放末级100V电源电压，都由行扫描电路产生，所以先调这部分电路。图③是行扫描（包括AFC）电原理图。在未确定整个行扫描电路能否正常工作之前，先不接入行输出管（将行输出管基极串联电感7L5断开即可），以免由于行振荡或行推动级的故障引起行输出级电流过大，损坏元件。具体调整方法如下。

（1）行振荡级。先检查它是否起振。可测量行振荡管7BG4（3CG14A）集电极电压，正常值应为2V左右。然后将行振荡线圈7L1，任意两个引出脚人为短路一下，此时7BG4集电极电压将升高到4V左右。若此电压无变化或变化异常，则说明行振荡级有故障。但须注意，人为短路动作要迅速，以免长时间电流过大，损坏行推动管7BG5（3DG12A）。

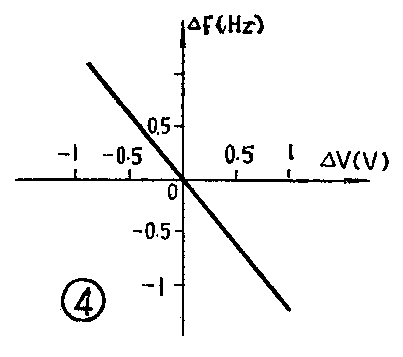

这是一种压控式振荡电路，即振荡频率受晶体管直流偏置电压的控制。其控制特性大致如图④所示。横座标表示直流控制电压的变化量ΔV（单位：V）；纵座标表示相应的行频变化量Δf（单位：H\(_{z}\)）。特性曲线斜率约为1.2KHz／V，即行振荡级控制电压变化1V时所引起的行频变化为1.2KH\(_{z}\)。斜率越大表明控制灵敏度越高，因此称这一斜率为行振荡器的压控灵敏度。显然，行频引入范围取决于压控灵敏度Δf/ΔV和ΔV两个因素，其中直流控制电压ΔV，由AFC鉴相回路决定。因此，对于同样的ΔV, 提高压控灵敏度就可以增大引入范围。表1列出了有关元件参数对行振荡频率、脉冲宽度及压控灵敏度等性能的影响。

一般是采取适当选择7R9、7R10的阻值来调整脉冲宽度和压控灵敏度。但应注意，压控灵敏度不能调得太高，否则会带来：脉冲宽度变得太窄，容易出现行激励不足。其现象是行输出管（7BG6）功耗增大，管子发烫甚至烧毁；使AFC电路抗干扰能力变差，行振荡频率容易受外来干扰信号影响而变得不稳定，尤其是接收弱信号时，图象边缘出现很多毛刺。因此，调整时采取折衷的方法，即当行频引入范围（或压控灵敏度）能满足要求时，尽量将7R10的阻值减小，使脉冲宽度尽可能大些。尤其是当行输出管7BG6特性比较差（如β值较小）时，只能靠牺牲行频引入范围来换取脉冲宽度的增加，以保证行输出管可靠工作。一般7R9取为4.7K、7R10取为30K左右。此时，脉冲宽度约18μS。通过测量行振荡管集电极直流电压，可以大致估计脉冲宽度，见表2。

采用示波器观察7BG4基极波形，则不但能诊断行振荡级是否正常工作，同时，还可以根据波形，大致判断行振荡级的性能，见表3。

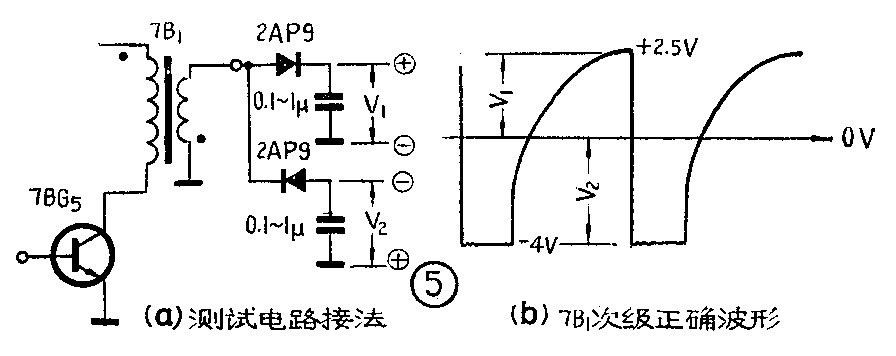

（2）行推动级。这一级的作用是为行输出级提供一个具有足够宽度（＞17μS）的负极性激励脉冲。脉冲宽度已由行振荡级确定，而脉冲极性，则取决于行推动变压器7B1的初、次级绕组相位关系。一般情况下，这一级实际上不必进行专门检查。但在自制行推动变压器时，初、次级绕组及起讫端，决不可弄错。否则会使激励脉冲幅度不正常或成为正极性脉冲，造成行输出管工作不正常，功耗增大甚至损坏。可采用万用表判别行推动变压器的初、次级是否接错、相位是否正确。方法是：按照图⑤a，在7B1次级接上两个由普通二极管（2AP9或2CP10等）和电容（0.1～1μ）组成的整流电路。用万用表测量电容两端的直流电压V\(_{1}\)和V2，它们的极性如图所示。①当V\(_{1}\)+V2超过10伏，则说明初、次级接反。②若V\(_{1}\)＋V2为7伏左右，而且V\(_{1}\)＜V2（一般V\(_{1}\)=2.5伏；V2=4伏），则表明7B1接的正确。③若V\(_{1}\)＋V2等于7伏左右，但V\(_{1}\)＞V2（如V\(_{1}\)=4伏；而V2=2.5伏），则表明7B1相位接反，应将次级（或初级）两个引出头交换位置。图⑤b为7B1次级的正确波形。按上述方法测得的V\(_{1}\)、V2数值，相当于峰值电平。若7B1绕组引出头接错，则波形会发生改变，出现①、③两点所述结果。

（3）行输出级。前面两步工作完成后，开始检查行输出级的工作情况。先将行输出管接入电路，并接上偏转线圈（暂时不连接显象管）。应注意，这一级工作在大电流高电压状态，最容易出故障。一旦发现异常现象如行电流过大、晶体管发烫、电阻烧毁等，应立即切断电源。在排除故障的过程中，开机时间不能过长，以免引起元件损坏。这部分电路的调整关键，是使行输出管集电极工作电压和直流消耗电流（即行电流）应接近正常值，分别为24V和600mA左右。由于这两个数值（特别是行电流）与行振荡频率有关，为此先要把频率调整到行频——15625H\(_{z}\)附近。方法是：调节行振荡线圈7L1，使出现尖叫声（这种尖叫声是由行输出变压器等器件谐振发出的，不是喇叭发出的）。因人耳能听到的声音频率最高约15KHz左右，所以当听到叫声后，可以继续调7L1，使叫声愈来愈尖（即频率变高）直到人耳刚刚听不到为止。此时，可以认为行频接近所要求的15625H\(_{z}\)了。行频调好以后，测量7BG6集电极直流电压和行输出级电流。电流表应与滤波线圈7L2串接在图③中7L2附近“X”处。如果手头没有1A以上量程的电流表，也可以换成一个0.5Ω左右的小阻值电阻，然后测量该电阻上的直流压降，再根据公式V=IR计算出相应的行电流。若检查结果正常，一般说来整个行扫描电路不会出大问题了。

400V电压和视放100V电压分别在7C22两端和2C32两端进行检查，误差应在10％以内，为基本正常。然后，将显象管接上，屏幕上应出现一条水平亮线（此时应将亮度关暗一些，以免损坏荧光屏）。若无亮线则故障多在+9KV高压发生部分。尤其是自绕行输出变压器，由于高压包与低压包相位关系容易搞错，会无9KV高压，造成“无光栅”故障。

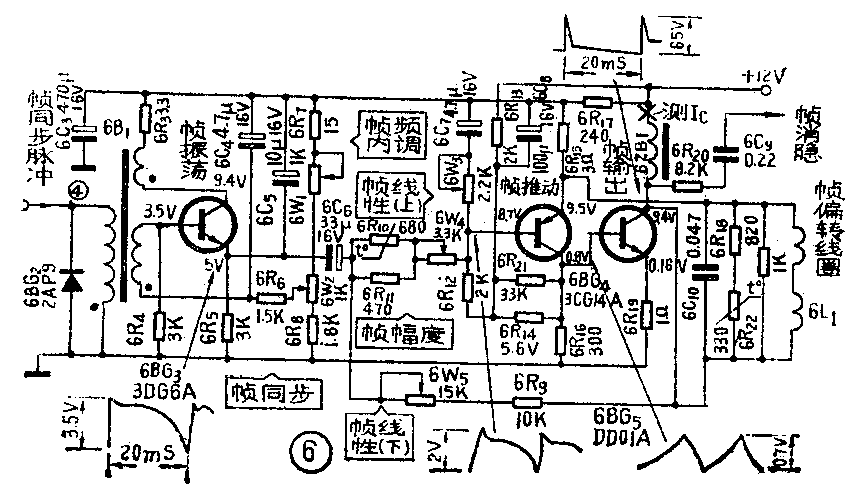

帧扫描电路如图⑥。出现水平亮线以后，将帧扫描电路（包括帧偏转线圈）接通，荧光屏上应出现矩形光栅。否则有故障，应予检查排除。

帧扫描初调，主要是调整末级晶体管6BG5（DD01A）集电极电流I\(_{c}\)。Ic与6BG4和6BG5的β值以及电阻6R21（33K\(^{*}\)）有关。β值越大（或阻值越小）则I\(_{c}\)越大。一般是选配电阻6R21的阻值（27K～100K之间）使Ic为150～170mA。若嫌直接测量I\(_{c}\)不方便，亦可改为测量6BG5发射极电压Ve，使V\(_{e}\)为0.15～0.17V。若Ic偏离正常值太远，会使帧线性变差及帧幅度不足。然后调节电位器6W4，使光栅垂直方向幅度（帧幅）恰好满幅。

帧幅、帧线性以及行幅、行线性的细调，待接收到电视信号后再进行。

扫描系统正常后，为了使通道系统的调整能顺利进行，首先应保证AGC电路和同步电路基本正常。否则即使能收到电视信号，也无法使图象稳定下来。尤其当AGC电路有故障时，甚至会造成通道系统无法工作。因此，AGC电路调整得好坏，对图象的稳定性关系极大。图⑦是AGC和同步电路图。AGC电路内需要调整的元件有三个：

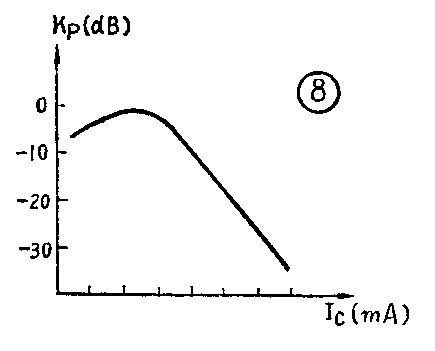

（1）调节电位器4W2，使在测试点TP5上测得的直流电压约为2.8V。该电压是一、二中放晶体管（3DG56）的基极偏置电压。3DG56的增益K\(_{p}\)与其集电极电流Ic的关系见图⑧。一般说来，I\(_{c}\)在4mA附近增益最大，Ic在5mA左右出现增益下降的趋势，I\(_{c}\)继续增长，则Kp迅速下降。因此，AGC起控点大致在I\(_{c}\)＝5mA处。考虑到一、二两级中放管的发射极电阻（2R4、2R8）为390Ω及硅管基极——发射极正向压降等于0.7V，因此对应的发射极电压Ve约为1.8～2V，基极电压（即测试点TP5电压）值约为2.5～2.8V。该点电压调得过低或过高，都会使中放增益降低，整机灵敏度降低。

（2）选配电阻4R13（240Ω\(^{*}\)）使AGC闸门管4BG3（3CG14A）发射极电压V\(_{e}\)，比基极电压Vb低0.5V左右，即V\(_{be}\)=0.5V左右。这里，Vb是固定的，等于视预放管2BG5发射极电压约2.8V，若相差过多则有故障，大多在视预放极。V\(_{be}\)的大小决定了视频检波后全电视信号幅度大小。Vbe=0.5V时，检波后的全电视信号幅度约等于1.2V\(_{pp}\)。幅度太小，会造成图象对比度不足；太大则容易超出中放级动态范围，造成同步不稳定。最大不得超过1.5Vpp，即反偏电压V\(_{be}\)不得超过0.8V。

（3）调节电位器4W1使“延迟式”高放AGC放大管4BG1基极电压比发射极高1～1.5V即V\(_{be}\)=1～1.5V。4BG1反偏电压Vbe越大，高放AGC动作越迟。高放AGC起控太迟，会使交叉调制变得严重（图象出现扭曲、错格现象），而起控太早会使图象信噪比变差。这里调4W1使V\(_{be}\)=1～1.5V比较适中。

使AGC回路正常工作的另一个关键是4BG3集电极应施加一个负极性的行逆程脉冲（即键控脉冲）。这个负极性脉冲是由行输出变压器（7B2）的键控脉冲绕组提供，幅度约15V\(_{pp}\)。用万用表测量4BG3集电极直流电压，正常值应为-1～-2V，否则表明集电极上没有负极性的脉冲。故障原因大多是二极管4BG2损坏（断路或反向漏电流过大）或行输出变压器7B2键控脉冲绕组断线。若是自制行输出变压器，该绕组相位（起讫头）接反，也无负极性脉冲。这里所以能测得-1～－2V，是因二极管4BG2实际上对键控脉冲进行了负向整流的缘故。也可以用示波器观察键控脉冲。

通过以上调整检查，基本上能保证收到电视信号后，AGC电路能正常工作。

同步电路主要检查同步分离晶体管5BG2（3CG14A）集电极电压，应为2～5V。电压过低会使分离灵敏度降低，尤其在接收弱信号时，同步性能变差。电压过高会使图象信号与同步脉冲一起被切割出来，使同步受到破坏。通常，该电压值，由电阻5R3和5R4的阻值决定，不需要调整。但是当5BG2所使用的晶体管β值较低时，集电极电压可能低于2V，此时可适当减小5R4（470K）阻值，使电压升高到正常值。

行AFC电路是否正常，一般要在实际接收电视信号时才能发现。可先检查7BG1～7BG3管及电容7C1是否良好。收到图象后，如有故障再进一步检查排除。（待续）(费钥)
