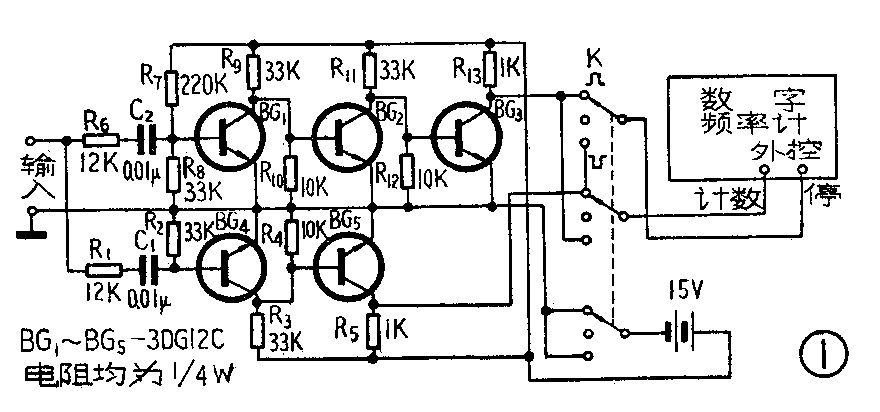

图1介绍的脉冲宽度数字测量前置器，可配合数字频率计进行脉冲宽度的数字测量。它由两组电路组成：一组是BG\(_{1}\)、BG2和BG\(_{3}\)；另一组是BG4和BG\(_{5}\)。两组电路的输入端并联连结，而输出端分别接在数字频率计（以PB—2型为例）的“外控”的“计数”和“停”端钮，接法如图1所示。
当接通电源后，在没有外输入信号的静态条件下，BG\(_{2}\)和BG4处于截止状态，而BG\(_{1}\)、BG3和BG\(_{5}\)处于导通状态。当输入的被测脉冲是正极性方波时（此时开关K置于“位置），经过RC微分电路微分后形成正负两个尖脉冲，被测方波前沿形成的正尖脉冲使BG4由截止变成导通，因而BG\(_{5}\)由导通变成截止，输出一个正脉冲至“计数”端使数字频率计开始累计计数。被测方波后沿形成的负尖脉冲使BG1由导通变成截止，BG\(_{2}\)由截止变为导通，则BG3截止，输出一个正脉冲至“停”端使数字频率计停止计数。显然，从脉冲前沿开始计数到脉冲后沿停止计数，这段时间间隔所显示的数字读数就是被测脉冲的宽度，其原理如图2a所示。
如果被测脉冲是负极性的，则将开关K拨在“位置。被测的负脉冲经微分后如图2b所示。其前沿负尖脉冲使BG\(_{1}\)截止、BG2导通、BG\(_{3}\)截止并输出一个正脉冲使数字频率计开始计数，等到后沿正尖脉冲到达时，使BG4由截止变为导通、BG\(_{5}\)变为截止并输出一个正脉冲至“停”端使数字频率计停止计数。从前沿开始计数到后沿停止，正好是被测负脉冲的宽度。（朱诚仁）
