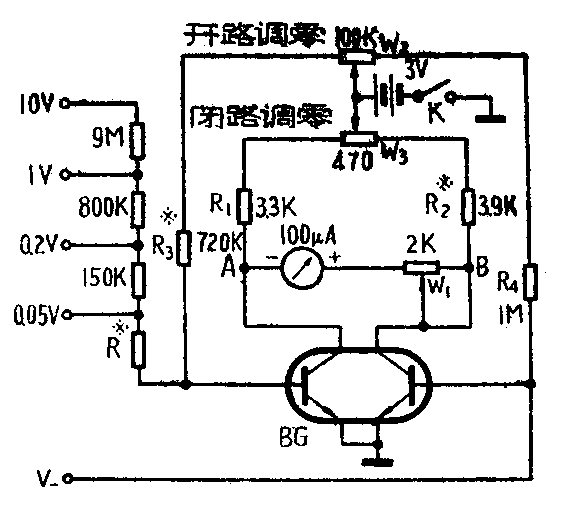

本文介绍的简易晶体管电压表的电路见图示，它是由双三极管等组成的。其特点是不受管子温度漂移的影响。我们知道在双三极管内，两个发射结在同一块材料上，因此，它们的结温相同，而发射结压降U\(_{be}\)随温度的漂移也基本相同。从电路中可以看出，这种漂移在电流表上抵消了，特别是闭路零点的漂移，即使在三极管不很对称时，也基本上抵消。如果双三极管基本对称，那么开路零点的漂移也就基本上不存在了。这给调试、测试带来很大方便，也使测试准确。
我们用的双三极管S3DG6为等外品，其电流放大倍数分别为170与190。
该电压表的调试很简单。先取R\(_{1}\)=R2＝3.3KΩ，R\(_{3}\)=3.9KΩ， R4=1MΩ，使U\(_{A}\)=UB=1.5～2V，这个电压不能太小，否则线性不好。将双三极管的两个基极用短路线短路，调整电位器W\(_{3}\)，使电流表指零。如调不到零，说明该双三极管太不对称，应稍稍改变R1或R\(_{2}\)的阻值加以补偿。然后去掉短路线，调整电位器W2，使电流表指零，如调不到零，改变R\(_{3}\)，R4的阻值。最后调整电位器W\(_{1}\)，使电压表的灵敏度正好为预定值。电压表的刻度方法与其它电压表同，本文不再赘述。(杨义群)
