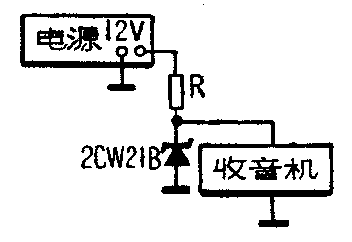

1．有一个12伏的稳压电源，输出电流可达200毫安，想降压为6伏供给一台最大电流为100毫安的收音机使用，把它接成如下电路，问电阻R的阻值和功率应选多大？

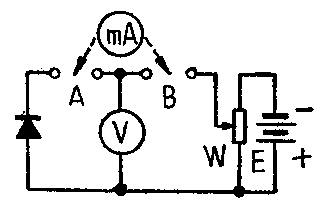

2．用下面电路测试二极管的特性曲线时，电流表应接在“A”处还是“B”处？若把二极管的极性调换一下，电流表又应怎样接？
本期“想想看”答案
1．因所选的稳压管2CW21B的稳定电压为6伏，稳定电流为30毫安，最大稳定电流为150毫安，而收音机需要的电源电流为100毫安，所以流过电阻R的电流IR为130 毫安。2CW21B的稳定电压为6伏，电阻R两端的电压UR＝12-6=6伏，可以求出
R=\(\frac{U}{_{R}}\)IR=6;130×10\(^{-}\)3≈46.2(欧)
P=I\(^{2}\)R=1302×46.2≈0.78（瓦）
所以选R为47欧、1瓦的电阻即可。(郭兴环)
2. 在这个电路中，二极管处于正向偏压，用电流表、电压表测量的是二极管的正向特性，为此，电流表应接在“B”处。因为二极管正向偏压时，它的正向电阻很小，当电压表与它并联时，因电压表的内阻很大，电压表的分流作用可以忽略，所以接在“B”处的电流表测得的电流就是通过二极管的电流。而此时电压表测量的就是二极管两端的电压。如果把电流表接在“A”处，那么由于二极管与电流表串联，电流表的分压作用不能忽略，所以电压表测得的是二极管和电流表两者的电压总合，而不是真正加在二极管两端的电压。
当把二极管极性调换后，二极管处于反向偏置，此时测试的是二极管的反向特性，电流表应接在“A”处。因为二极管反向偏置时，它的内阻很大，而电流表内阻很小，电流表上的分压作用可以忽略，所以接在“A”处的电流表测量的是二极管的反向电流，而电压表测量的也就是二极管上的反向电压。如果此时把电流表接在“B”处，那么由于电压表与二极管并联，而电压表的分流作用就不能忽略了，所以电流表测量的电流是通过二极管和电压表的电流的总和，不是单独流过二极管的电流，测量就有误差。 (王明军)
