昆仑B314型集成电路黑白电视机

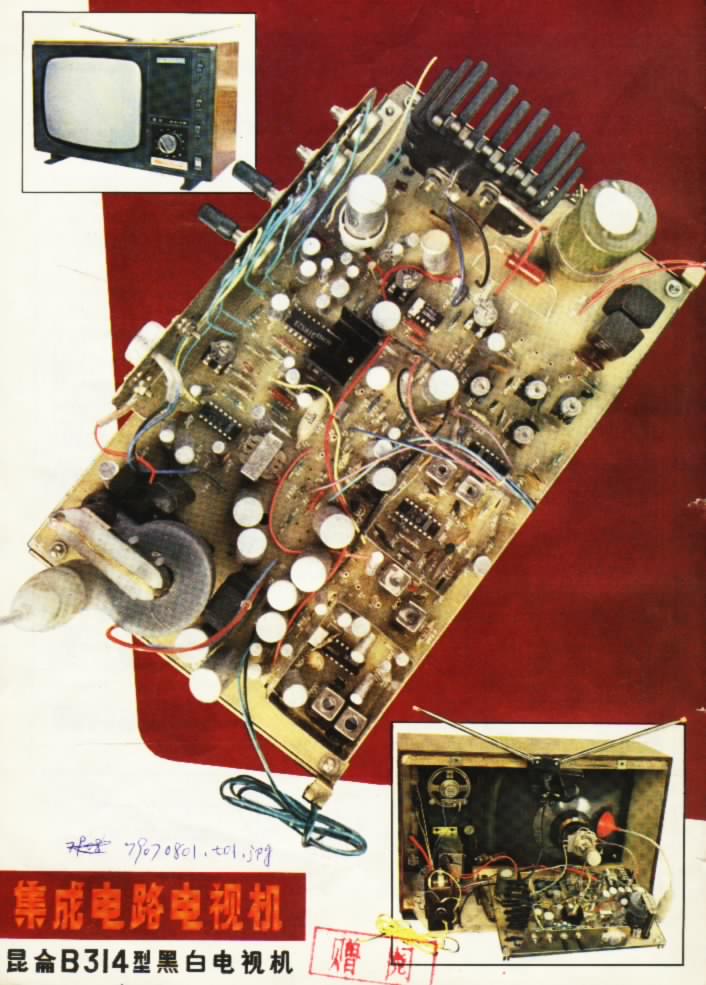

1．电路元器件用最少。全部机器共用六块集成电路，三只晶体三极管，七只晶体二极管，二只硅整流半桥堆，一只高压整流硅堆及阻容元件等组成。比同类型分立元件电视机少用一百多只元器件。整机结构见封底照片。

2．集成化程度较高。除了电源调整、行扫描输出、视频输出等大功率或高反压的有源器件采用三只晶体三极管外，其他功能都由六块集成电路分别完成。

3．尽量采用联合设计通用整件，以便于生产和维修。例如：

高频头: 采用的是联合设计KP-12型独立微调频道转换器。

偏转线圈: 采用联合设计31厘米分立元件电视机用的QPZ－3101型偏转线圈。

行输出变压器: 采用联合设计31厘米分立元件电视机用的HCB—3101型行输出变压器。

电源变压器：采用联合设计23厘米电视机的电源变压器。

行线性线圈、行推动变压器等也均采用联合设计31厘米电视机用的相应整件。

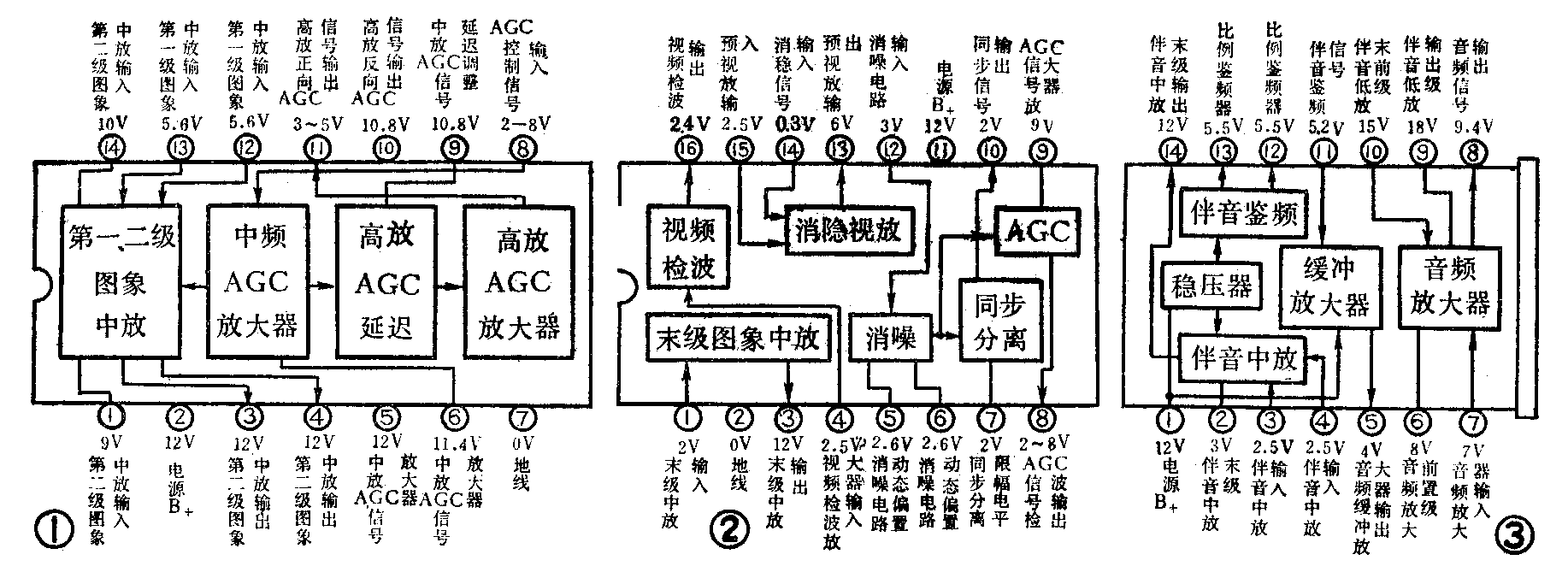

4．图象中频采用三级放大电路，参差调谐。其中第一、二两级中频放大器由直接耦合的差分放大电路组成（在IC\(_{1}\)集成块内，见图1方框图）。其输入阻抗与AGC控制深度无关。在外来信号急剧变化的情况下，总特性曲线变化不大。因而可以保证图象的清晰和稳定。

5．视频信号检波，采用小信号射极跟随器。在IC\(_{2}\)内完成，见图2。这样，一方面可以提高检波效率，又可以减轻末级中频放大器的负担，并且还能大大降低检波级所造成的辐射干扰，有利于提高图象质量。

6．视频信号检波后，即进行消隐（也在IC\(_{2}\)内完成）。这既可以避免消隐电路对视频输出管发射极的并联作用，也可以使消除电路负载减轻，保证有良好的消隐性能。

7．在陷波电路中，对38.5MHz的频率，采用了深度吸收桥T形滤波电路，由2C\(_{0}\)5、 2L03、2R\(_{0}\)3组成（见封三电路图）。既提高了选择性，又改善了图象载频（37MHz）附近的相位特性，提高了图象质量。

8．为了保证视频输出管安全工作，在显象管的阴极到地之间跨接了一个放电间隙SG251（见封三电路图）。当显象管内一旦发生高压跳火，即可直接通过放电间隙短路到地，不致使视放输出管击毁。

9．由于在集成电路中，对主要放大器都考虑了温度补偿，故整机的温度稳定性能较好。

10．另外本机还采用了消亮点电路，以免关机后的瞬间灼伤荧光屏。它由7C\(_{0}\)6和7D02等元件组成（见封三电路图）。正常收看时，显象管的栅极（⑤脚）经7D\(_{0}\)2接地，其直流电位接近于地电位。电容器7C06上端充有约110V的电压。关机后，7C\(_{0}\)6通过7R10、7D\(_{0}\)2放电，在7D02的正端到地之间造成很高的负电压。该负电压加到显象管栅极上，足以阻止显象管阴极发射的电子束对荧光屏的轰击。

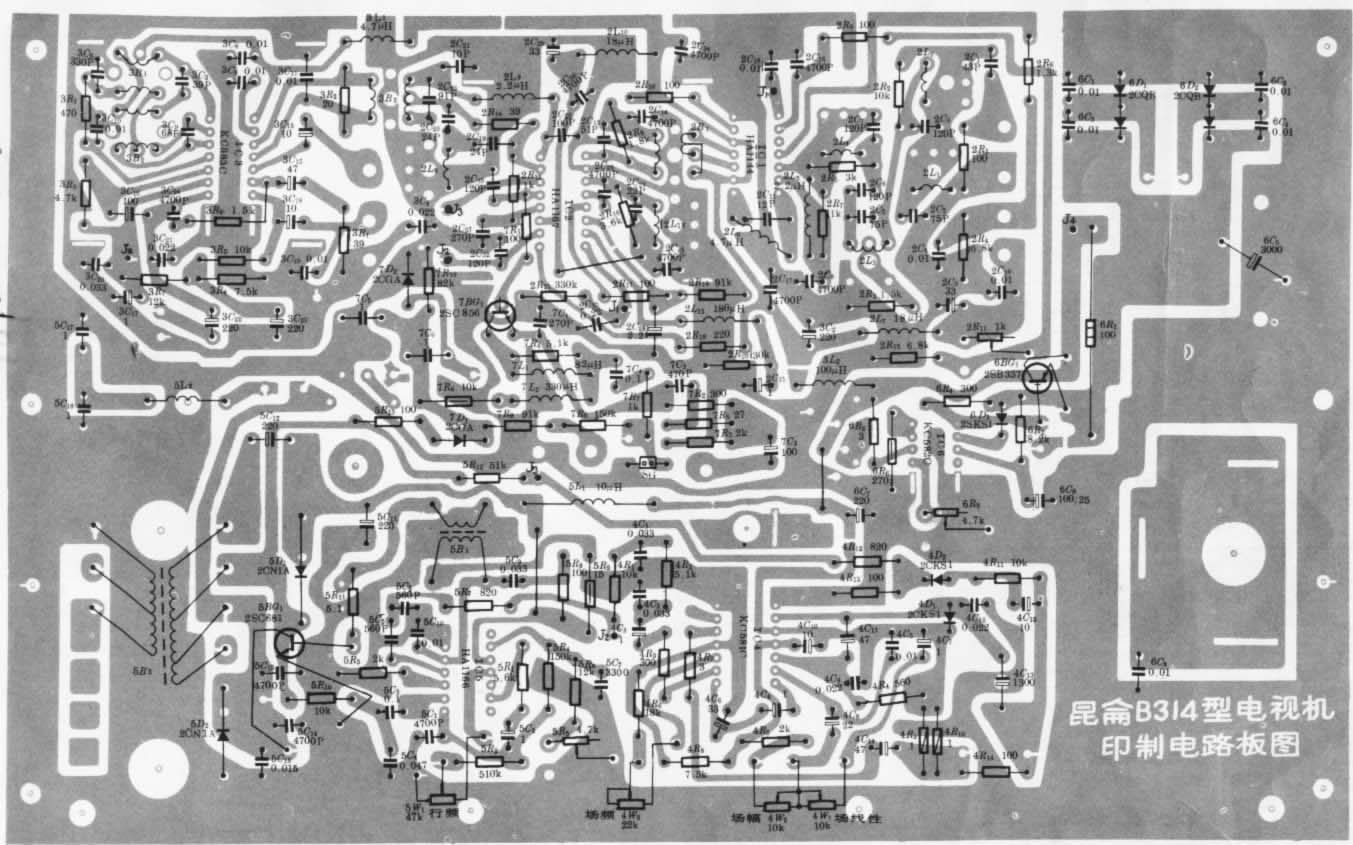

该机电路图见封三；其印制电路板图见封二。电视广播信号由双鞭天线接收下来，经阻抗匹配器传送给高频头，进行放大、混频。混频后，中频信号经75Ω特性电缆传送到印制电路板上的插头A\(_{1}\)A2。高频头所需的直流电源和高放AGC信号，也用导线分别与印制板上的插头A\(_{3}\)4相连。

送到印制板A\(_{1}\)A2插头上的中频信号，经带通滤波器传送给集成电路IC\(_{1}\)（HA1144）的脚。在集成电路内，经两级带有AGC控制的放大电路放大后，由③④脚取出经变压器将信号传送给IC2（HA1167）的①脚，进行调谐放大。然后，从IC\(_{2}\)的③脚取出耦合到④脚，进行视频检波。检波后的信号由IC2输出有三个去向：其一是经选频变压器的次级将伴音中频信号传输给IC\(_{3}\)（KC583C）的③④脚进行放大。其二经6.5MHz的吸收回路传递给IC2的，进行消隐放大，并由脚传送给视频输出放大管（2SC1921）的基极。其三是进入IC\(_{2}\)脚的信号，经消噪、同步分离后由⑩脚输出行、场同步信号分别送到IC5和IC\(_{4}\)。

伴音中频信号由IC\(_{3}\)的③④脚输入后，经中放、鉴频、音频放大，由⑧脚输出供给扬声器。

场同步信号由IC\(_{2}\)⑩脚输出经两节积分电路送到IC4（KC58lC）的②脚。场扫描信号由IC\(_{4}\)的⑨脚输出，供给场偏转线圈。

行同步信号也从IC\(_{2}\)⑩脚输出，经滤波后送到IC5（HA1166）脚。已经同步了的行扫描推动信号，从IC\(_{5}\)脚输出，经行推动变压器5B1加到行输出管2SC681的基极。行扫描电流由行输出管集电极输出，供给行偏转线圈。

由行输出变压器初级绕组抽头取出行逆程脉冲，经电阻分压后再与由场输出级取出的场逆程脉冲混合，并经滤波后送到IC\(_{2}\)的，作为消隐信号。

IC\(_{2}\)⑧脚输出的AGC信号送到IC1⑧脚，对中频放大进行自动增益控制。同时，经过延迟，再由IC\(_{1}\)脚输出，作为高放AGC信号供给高频头中的高放级。

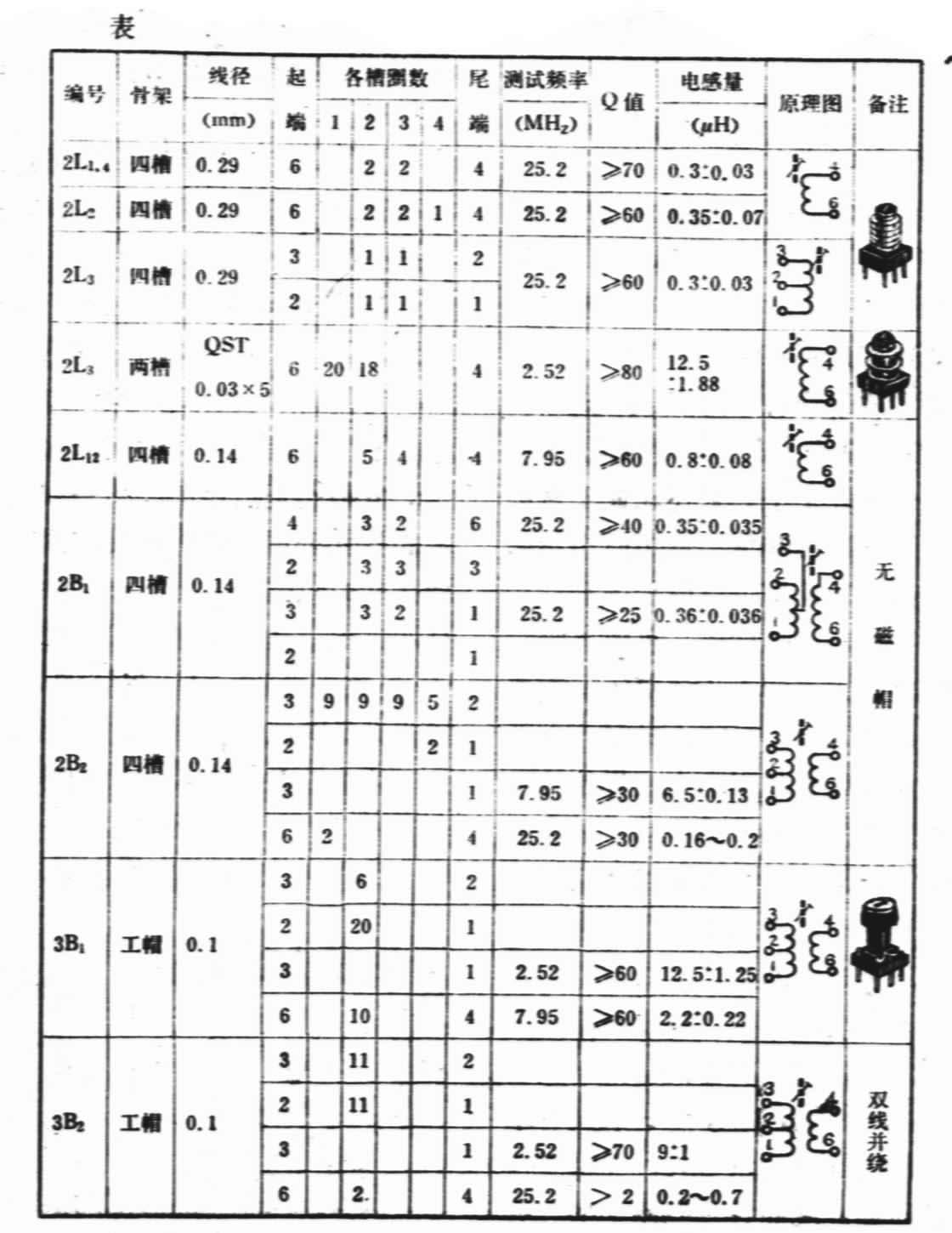

各调谐电感线圈及中频变压器绕制数据见表。

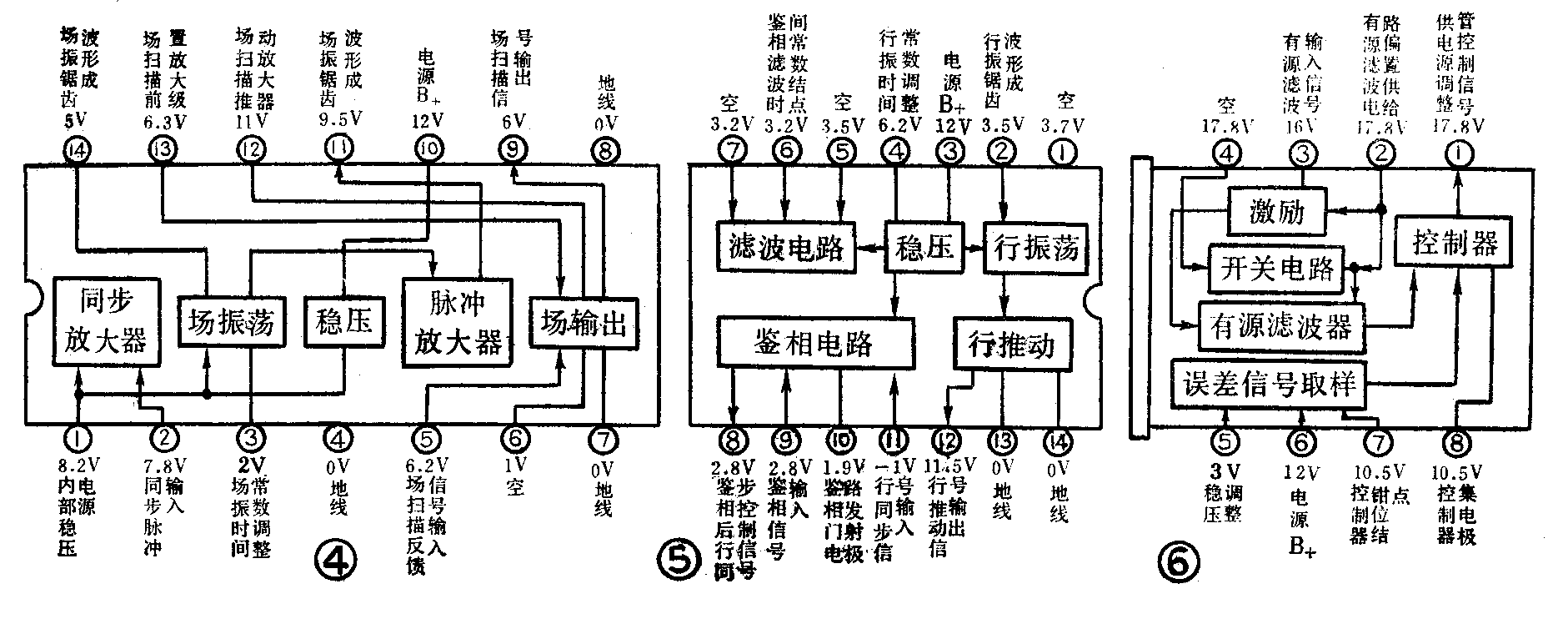

各个集成电路块（IC\(_{1}\)～IC6）的主要功能、管脚用途以及直流电位等等分别表示在图1～6上。 (东风电视机厂B314设计组)
