当我们用数字集成电路时，常会有一些输入端空着不用，对于这些不用的输入端，需按下述两个原则处理。
一、不改变电路的工作逻辑。与门和与非门的不用的输入端应保持为高电平；或门和或非门的不用的输入端应保持为低电平；各类触发器应保持不改变真值表。
二、使电路工作既稳定又可靠。
下面介绍几种处理TTL与非门不用的输入端的具体方法。
1．把不用的输入端B、C、D、E和使用端A接在一起，如图1。用这种方法工艺简单，连线近，电路不会因A端损坏而出现故障。但由于输入端并接在一起，就使得输入电容增大，噪声容限变坏，抗干扰能力降低。当前级输出为高电平时，亦即输入端A为高电平时，输入电流随并接的输入端数成比例地增加，这样就限制了前级所带的负载数。在前级负载有充裕的情况下，可采用这种方法。
2．把不用端 B、C、D、E通过一只小电阻R接到电源V\(_{CC}\)上，如图2。用这种方法时，B、C、D、E端都处于较高的电平，对抗干扰有利。但应注意电源电压要稳定，如果电源电压不稳定，那末输入电容就会不停地充放电，使电路的工作速度变慢。
在工作速度较低、工作环境干扰多的场合，常采用这种方法。

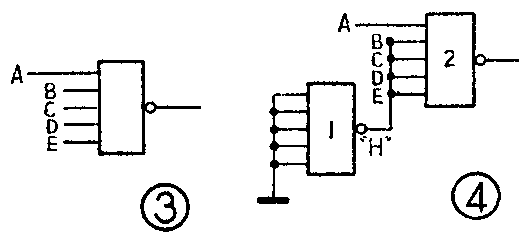

3．把不用的输入端悬空，如图3。把不用输入端剪去或弯到组件上面都属这种方法。这种方法最简单，在数字计算机等中大多采取这种方法。但在数字集成电路和放大电路混合使用的插件板上，因为悬空的输入端对于干扰比较敏感，最好不要采用这种方法。
4．另一种方法是用一个输出电流较大的与非门1，把它的输入端全部接地，使输出端始终保持高电平，把门2的不用端B．C、D、E都接到门1的输出端，如图4。这种方法的优点是不用端的开关特性和噪声容限与使用端A处于相同的条件，缺点是布线复杂，多用了组件。
这种方法适用于要求严格的逻辑电路及数字与放大混合电路。（赵保华）
