1．如果收音机无声不是由于换接输入变压器时焊接不好造成的，而输入变压器的各参数又都符合要求的话，那很可能是由于小王在焊接变压器时，把变压器的出线头接错引起的。因为输入变压器有中心抽头，通常用双线并绕，即用两根线同时绕，绕好后将一根线的头端与另一根线的尾端接好作为中心抽头。这样次级两个绕组输出的信号大小一样、相位相反，才能使推挽管一只工作时，另一只截止，推挽输出一个完整的信号。如果小王把输入变压器的两个次级绕组的头和头（或尾和尾相接）作为中心抽头，那么由于两个绕组上输出的信号相位相同，在这个半周内推挽管同时工作，在另半周两管同时截止，没有信号输出，收音机无声。（朱锡仁）

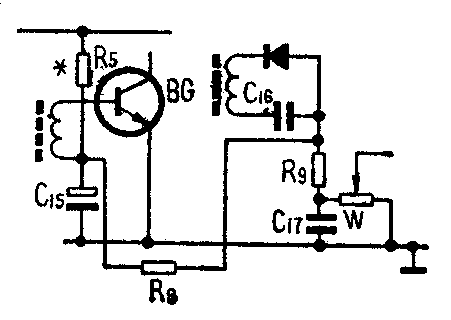

2．一般收音机的检波电路如图所示。自动音量控制电路和检波电路充当BG管的下偏流电阻。在检波管接法正确时，BG管的下偏流电阻值是R\(_{8}\)和R′的串联值，其中R′是检波管的正向电阻R正和电阻R\(_{9}\)、W支路的并联值，一般R正为几百欧，R\(_{9}\)和W串联为几千欧，所以R′一般为几百欧，而R8一般为几千欧，串联后下偏值电阻仍为几千欧。适当调节BG管的上偏流电阻R\(_{5}\)，使它的工作电流为0.35～0.45毫安。
当小李把检波管接反时，BG的下偏流电阻是R\(_{8}\)和R″的串联值。R″是检波管的反向电阻R反和R\(_{9}\)、W支路的并联值，由于R反一般为几百千欧，所以R″一般为几千欧，即R″＞＞R′，R″与R\(_{8}\)的串联值为十几千欧，这比规定值大得多，必须增大R5才能使BG获得适当的偏流，这时收音机虽然能收音，但自动音量控制却失常。
当小李把检波管接法纠正后，由于R\(_{5}\)值在上一调整中调得很大，而BG的下偏流电阻显著减小，迫使管子进入截止状态，收音机无声。正确的作法应是纠正检波管的接法后，重新调整R5，使BG管获得正常的偏流。（注：图中C\(_{16}\)和线圈相接之处应接地。）（朱锡仁）
