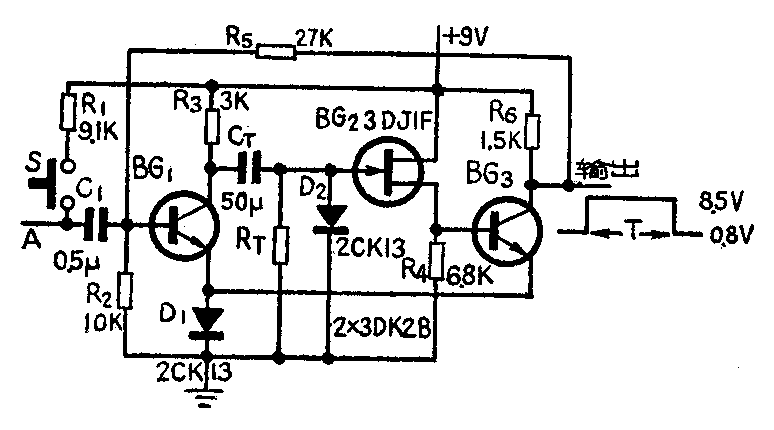

静态时BG\(_{1}\)截止，BG2、BG\(_{3}\)导通。按下按钮开关S，产生一启动信号（正脉冲）加到BG1的基极，使BG\(_{l}\)导通。随着BG1导通，电容C\(_{T}\)经BG1、D\(_{1}\)和RT放电，放电电流在R\(_{T}\)上产生的电压降使BG2和BG\(_{3}\)截止。随着BG3截止，BG\(_{3}\)集电极的电压升高，并通过R5维持BG\(_{1}\)导通。只有当放电电流降低到使BG2和BG\(_{3}\)恢复导通时，BG1也恢复截止，电路回到静态。定时器的延时时间T取决于时间常数R\(_{T}\)CT。当R\(_{T}\)=1MΩ，CT=50μf时，延时约为2分钟。电路中的D\(_{2}\)是为了提供CT一低阻抗充电通道而设置的。如果在A端输入触发信号，则该电路将变成具有宽脉冲输出的单稳态电路。（吕广平）
