四、激励级（BG\(_{3}\)）的计算：
1．决定BG\(_{3}\)的集电极电流Ic3。BG\(_{3}\)是一个普通的甲类放大器。当R10较大时，它的交流负载近似为BG\(_{4}\)、BG5的输入阻抗。为了使信号不失真，可取I\(_{c3}\)≈3ib4max=3i\(_{b5max}\)＝3ic4max／h\(_{fe4}\)。
2．决定BG\(_{3}\)的集电极电阻。由于BG3集电极对地直流电压约为零伏，所以R\(_{c3}\)≈Ec／I\(_{c3}\)。Rc3由R\(_{9}\)、R10、W\(_{2}\)及D1、D\(_{2}\)的正向电阻共同组成。因W2及D\(_{1}\)、D2的正向电阻很小，通常可认为R\(_{c3}\)≈R9+R\(_{1}\)0。对交流信号来说，R9与扬声器并联，如果R\(_{9}\)太小，会消耗过多的输出功率。但R9也不能太大，否则将使BG\(_{3}\)有效负载变小，影响BG3的电压增益。通常取\(\frac{1}{3}\)R\(_{c3}\)>R9＞20R\(_{L}\)。确定R9后，便可求出R\(_{1}\)0≈Rc3-R\(_{9}\)。

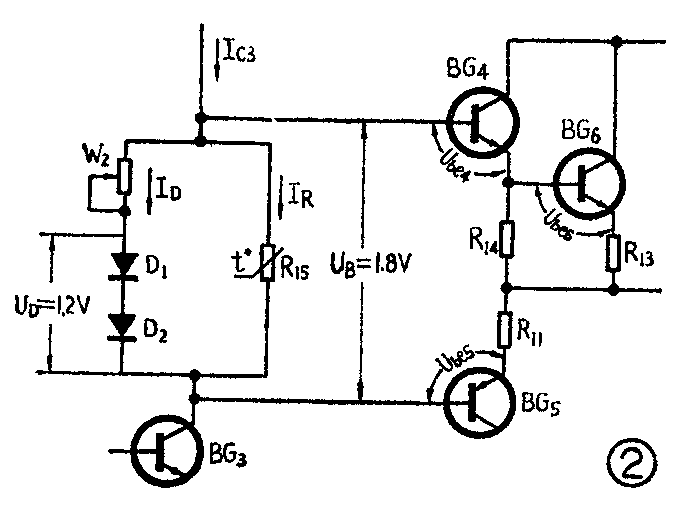

3．决定R\(_{15}\)、W2、D\(_{1}\)、D2。由图2可见，R\(_{15}\)、W2、D\(_{1}\)、D2构成BG\(_{4}\)、BG5的基极偏置电路，则U\(_{B}\)≈Ube4＋U\(_{be6}\)＋Ube5。硅管的U\(_{be}\)=0.6～0.7伏，锗管的Ube=0.2～0.3伏。当互补管用硅管时，D\(_{1}\)、D2也要用硅二极管；如果互补管中有一只或两只是锗管，则D\(_{1}\)、D2也要有一只或两只改用锗管。硅二极管的正向压降约0.6伏，锗二极管的正向压降约0.2伏。由图2可见：I\(_{c3}\)≈ID＋I\(_{R}\)。
为了能得到满意的补偿，I\(_{D}\)与IR需有合适的比例。我们实验的结果是：要使2CP型二极管有较好的稳压效果，I\(_{D}\)需在3毫安以上。但ID也不能太大，因为这会使I\(_{R}\)减小、R15加大，如果R\(_{15}\)超过1千欧，温度补偿便不够。Ic3通常为5～10毫安，较合适的比例是：I\(_{D}\)∶IRe≈2∶1。
确定I\(_{D}\)与IR后，便可计算出R\(_{15}\)和W2的使用值：R\(_{15}\)＝UB／I\(_{R}\)，W2＝（U\(_{B}\)－UD）／I\(_{D}\)。
4．计算自举电容器C\(_{5}\)。C5在通频带内的容抗只有远小于R\(_{9}\)，才能保证BG4、BG\(_{5}\)对BG3的输出端来说处于共射组态。因此可取：C\(_{5}\)=（3～10）／2πf低R\(_{9}\)。式中f低为放大器的低频下限频率。
5．选择BG\(_{3}\)。由于BG3的c－e结之间直流电压约为E\(_{c}\)，在最大输出时，其集电极上叠加有峰值接近于Ec的信号电压。所以要求BG\(_{3}\)的BVceo＞2E\(_{c}\)；Pcm》E\(_{c}\)·Ic3。
五、差动放大级（BG\(_{1}\)、BG2）的计算。
1．决定BG\(_{1}\)、BG2的集电极电流：BG\(_{1}\)、BG2集电极电流的大小对放大器的失真影响不大，一般可取I\(_{c1}\)=Ic2=0.5～2毫安。电流过大，晶体管功耗加大；电流过小，又会降低放大器的开环增益。

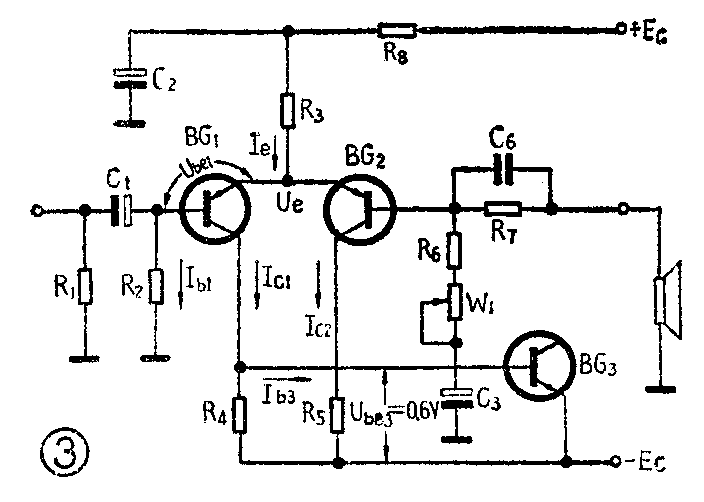

2．求发射极电阻R\(_{e}\)：由图3可知，Ue=U\(_{be1}\)＋Ib4·R\(_{2}\)，其值很小，计算Re时可视U\(_{e}\)为零伏。所以Re≈E\(_{c}\)/Ie≈E\(_{c}\)/(Ic1+I\(_{c2}\))。Re由R\(_{8}\)、R3串联而成，R\(_{8}\)起退耦作用，一般可取R8≈（0.1～0.33)R\(_{e}\)，R3=R\(_{e}\)－R8。
3．计算退耦电容C\(_{2}\)：可取C2≥（3～10）/2πf\(_{低}\)R8。
4．计算集电极电阻R\(_{4}\)、R5。R\(_{4}\)=Ube3/（I\(_{c1}\)－Ib3）≈U\(_{be3}\)／Ic1。当BG\(_{3}\)为硅管时，Ube3=0.6伏。R\(_{5}\)=R4。
5．选择基极电阻R\(_{2}\)、R7；R\(_{2}\)的大小决定整个放大器的输入阻抗，常在15～47千欧范围内选择。为了使Ic1与I\(_{c2}\)尽量接近，可取R7=R\(_{2}\)。但如想获得更强的直流负反馈，R7也可小于R\(_{2}\)。
6．选择BG\(_{1}\)、BG2：由于BG\(_{1}\)或BG2的U\(_{ce}\)约等于Ec，所以其集电极功耗P\(_{c1}\)=Pc2≈I\(_{c1}\)·Ec。
为了使差动放大器能稳定工作，BG\(_{1}\)、BG2应选取P\(_{cm}\)≥5Pc1、BVceo>1.2E\(_{c}\)。
BG\(_{1}\)、BG2反向电流越小越好，并应按U\(_{be}\)、hfe配对。从稳定性考虑，BG\(_{1}\)、BG2用硅管比用锗管好。
六、其它元件的计算：
1．负反馈电路：（R\(_{6}\)十W1）的数值由电路所要求的电压增益来决定。电压增益K\(_{u}\)＝U出／U\(_{入}\)＝\(\sqrt{P}\)omax·R\(_{L}\)／U入。对于负反馈放大器来说，K\(_{u}\)=Kuo/（1+K\(_{uo}\)·F），式中Kuo为放大器的开环电压增益， F为反馈系数。由于OCL电路有很深的负反馈，即K\(_{uo}\)·F》1，1＋Kuo·F≈K\(_{uo}\)·F，因此Ku≈K\(_{uo}\)／Kuo·F=1/F。而F=（R\(_{6}\)+W1)／（R\(_{7}\)+R6+W\(_{1}\)），当R7》R\(_{6}\)＋W1时，上式可简化为F≈（R\(_{6}\)＋W1）／R\(_{7}\)，所以Ku≈1／F≈R\(_{7}\)／（R6＋W\(_{1}\)）。由此可以估算出R6+W\(_{1}\)≈R7／K\(_{u}\)。W1用来微调放大器增益，如对K\(_{u}\)无严格要求，R6＋W\(_{1}\)可用一只固定电阻代替。C9的大小由下式决定：C\(_{3}\)≥(3～10）／2πf低·（R\(_{6}\)＋W1）。
2．输入电路的计算:R\(_{1}\)的大小以不明显降低放大器的输入阻抗为前提，一般选R1=（3～5）R\(_{2}\)；C1=（3～10）／2πf\(_{低}\)·R2。C\(_{1}\)最好不用电解电容，如果选用，应使耐压高一些。
3. R\(_{12}\)、C7、C\(_{4}\)、C6的选取：如果R\(_{12}\)、C7要对负载阻抗作出完全补偿，便应满足R\(_{12}\)=ry和L\(_{y}\)／C7= r\(_{y}\)\(^{2}\)，这里ry和L\(_{y}\)分别是扬声器的电阻分量和电感分量。但这样一来，C7的容量将很大（几微法到几十微法），R\(_{12}\)要消耗大量的信号功率，扬声器也得不到高音信号。因此，不能单根据补偿条件确定R12和C\(_{7}\)，还应照顾到不影响高音输出和少消耗有用信号功率。
为了使放大器在高频时仍有适当负载，可取R\(_{12}\)≈RL；如果让C\(_{7}\)在通频带之外才起作用，则C7=1／2πf\(_{高}\)·R12，式中f\(_{高}\)是放大器的高频上限频率。
C\(_{4}\)、C6可从0～220微微法范围选取，其数值大小影响到晶体管的f\(_{T}\)和电路的反馈深度，常通过实验来决定具体数值。在调试中如发现电路有自激振荡或高频响应差，可增减C4、C\(_{6}\)的容量。没有自激时可取消C4。
4.在放大器输出端加装保险丝BX，能对扬声器起保护作用，保险丝容量可参考i\(_{c6max}\)来选取。
另外，在+E\(_{c}\)和-Ec处，也可串入保险丝，其容量可根据I\(_{c6max}\)（或Ic7max)来决定，以保护整流器。
七、电源整流部分的计算：这部分的设计方法与普通电源电路相同，不再介绍。需要注意的是，变压器的容量要富裕些，漆包线的线径要取大些，电流密度可用到2安／毫米\(^{2}\)以下。
计算举例
给定条件：P\(_{omax}\)=50瓦，RL＝8欧，输入信号电压1伏，频率响应10赫～100千赫+0-3分贝，末级输出管的h\(_{fe}\)=50。
一、决定电源电压：取η=0.7， 则E\(_{c}\)=1η·\(\sqrt{2P}\)moax·PL=1;0.7·2×50×8≈40伏。（如果R\(_{L}\)＝4欧，可取η=0.6 ；RL=16欧时，取η=0.8）
二、输出管部分计算：
1．U\(_{ce6max}\)=Uce7max≈2E\(_{c}\)=2×40=80伏。
2．取R\(_{13}\)＝R16≈0.06R\(_{L}\)＝0.06×8≈0.5欧。
3.i\(_{c6max}\)=ic7max=E\(_{c}\)/(RL＋R\(_{13}\)）=40/(8＋0.5）≈4.7安；Ic6max=I\(_{c7max}\)=ic6max／π=4.7/3.14≈1.5安。
4.取I\(_{0}\)=20毫安。
5．P\(_{c6max}\)=Pc7max≈0.2P\(_{omax}\)＋Ec·I\(_{0}\)=0.2×50＋40×0.02=10.8瓦。
6．选3DD101A（部标型号，即3DD12A）作BG\(_{6}\)、BG7，该管的主要参数是：BV\(_{ceo}\)≥100伏＞Uce6max；I\(_{cm}\)=5安＞ic6max；加散热片后的P\(_{cm}\)=50瓦＞Pc6max。能满足要求。
三、互补管部分的计算:
1．R\(_{i6}\)=Ri7＝h\(_{ie6}\)+（1+hfe6)R\(_{13}\)=10＋（1＋50）×0.5≈35欧。
2.取R\(_{14}\)=R17=6.3R\(_{i6}\)-6.3×35≈220欧。
3．R\(_{11}\)=R14·R\(_{i6}\)／（R14+R\(_{i6}\)）=220×35／（220＋35）≈30欧。
4.i\(_{c4max}\)=ic5max=1.28×\(\frac{i}{_{c6max}}\)hfe6=1.28×4.7;50≈0.12安；P\(_{c4max}\)=Pc5max=1.3×\(\frac{P}{_{c6max}}\)hfe6=1.3×10.8;50≈0.28瓦；U\(_{ce4max}\)＝Uce5max≈2E\(_{c}\)=2×40=80伏。
5．选3DD 100A（部标型号）作BG\(_{4}\)，选3CA1D(上无29厂）作BG5，都不需加散热器。它们的有关参数是：3DD 100A的I\(_{cm}\)=1.5安，Pc＝1瓦，BV\(_{ceo}\)≥100伏；3CA1D的Icm＝0.5安，P\(_{c}\)约1瓦，BVceo≥100伏。
四、激励级的计算：
1.I\(_{c3}\)≈3ic4max／h\(_{fe4}\)≈3×0.12/50≈0.007安。
2．R\(_{c3}\)≈Ec／I\(_{c3}\)＝40／0.007≈5.7（千欧）。取R9=1千欧（符合\(\frac{1}{3}\)R\(_{c3}\)＞R9＞20R\(_{L}\)），则R10≈R\(_{c3}\)-R9=5.7－1=4.7千欧。
3.因为BG\(_{4}\)～BG6都是硅管，所以U\(_{B}\)≈3×0.6=1.8伏。D1、D\(_{2}\)选用2CP10,UD=2×0.6=1.2伏。取I\(_{R}\)＝2.5毫安，ID=4.5毫安，得：R\(_{15}\)=UB/I\(_{R}\)=1.8/2.5×10\(^{-}\)3=720欧，可取标称值为680欧的热敏电阻。W2=（U\(_{B}\)－UD）／I\(_{D}\)=（1.8-1.2）／4.5×10－3=133欧，可取标称值为220欧的电位器。
4．C\(_{5}\)=6×\(\frac{1}{2πf}\)低·R\(_{9}\)=6×1;6.28×10×1000≈100微法。可取耐压为50伏的电解电容。如嫌体积太大，改用47微法也可以。
5．因为2E\(_{c}\)=80伏,Ec·I\(_{c3}\)=40×0.007＝0.28瓦，所以选用3DG182B（用3DG27B可代替）作BG3。它的BV\(_{ceo}\)≥100伏，Pcm＝700毫瓦，满足要求。
五、差动放大级的计算：
1．取I\(_{c1}\)＝Ic2＝0.6毫安。
2．R\(_{e}\)≈Ec／（I\(_{c1}\)＋Ic2）=40/1.2mA≈33千欧。取R\(_{8}\)=0.19Re＝6.2千欧，得R\(_{3}\)=Re－R\(_{8}\)=33-6.2＝26.8千欧。可取标称值为27千欧。
3．C\(_{2}\)≥（3～10）／2πf低·R\(_{8}\)=（3～10）／6.28×10×6200=（3～10）×2.5微法。可取C2=47微法，耐压为50伏。
4．R\(_{4}\)=R5≈U\(_{be3}\)／Ic1=0.6／0.6×10\(^{－3}\)≈1千欧。
5．取R\(_{2}\)=33千欧，R7=15千欧。
6．因为5P\(_{c1}\)=5Pc2＝5×I\(_{c1}\)·Ec＝5×0.6×40＝120毫瓦；1.2E\(_{c}\)=1.2×40=48伏。所以可选3CG21E（上无29厂产品）作BG1、BG\(_{2}\)。它的Pcm＝300毫瓦，BVceo≥70伏，满足要求。
六、其它元件的计算：
1．负反馈电路K\(_{u}\)=\(\sqrt{Pomax·R}\)L/U\(_{入}\)=50×8/1=20；R6+W\(_{1}\)≈R7/K\(_{u}\)=15×10\(^{3}\)／20=750欧。可取R6=470欧，另外加470欧的一只电位器作W\(_{1}\)。或取R6=750欧，W\(_{1}\)省去不用。C3≥（3～10）／2πf\(_{低}\)（R6+W\(_{1}\)）=（3～10）／6.28×10×750≈（3～10）×22微法。取C3=100微法，耐压6.3伏即可。
2．输入电路取R\(_{1}\)=3R2=100千欧；C\(_{1}\)＝（3～10）\(\frac{1}{2πf}\)低·R\(_{2}\)=（3～10）1;6.28×10×33×10\(^{3}\)≈（3～10）×0.48微法。取C1=1.5微法，可采用纸介电容器。
3．取R\(_{12}\)≈RL=10欧；C\(_{7}\)=1／2πf高·R\(_{12}\)=1／6.28×100×10\(^{3}\)×10=0.16微法，可取C7=0.15微法。
C\(_{4}\)和C6可暂取1000微微法，待调试时最后确定。
4.取扬声器保险丝容量为5安，另外在+E\(_{c}\)和-Ec处串入3安保险丝。
上述计算结果经整理后已标在图1中。电路里除了R\(_{13}\)、R16、R\(_{12}\)要用3瓦线绕电阻（例如RX1型）外，其余一律可采用金属膜或碳膜电阻。
当因使用场合不同，要求电路有不同的输出功率时，可以参照上面的设计方法，适当改变供电电源电压和一些元件的数据即可。例如，只要把图1电路的U\(_{2}\)～降为17.5伏，并把R3改为15千欧，R\(_{8}\)改为2.7千欧，就变成一个适合家庭使用的15瓦ocL放大器了。当然，Pomax减少后，晶体管的型号、电容器的耐压也可作相应改变。（李应楷）
