在TTL集成电路中，与非门是最基本、最常用的元件。本文介绍两种简便的对与非门电路的判别和测试方法。
一、用万用表判别与非门电路的好坏
与非门电路的逻辑特性是：当所有输入端全是高电平时，输出为低电平；而输入端中只要有一个是低电平，输出即为高电平。并且我们知道，输入端悬空相当于输入为高电平情况。在少量使用时，可以用万用表简单判别与非门集成电路的好坏。判别方法如下：在与非门电路接上电源和地之后，先把输入端全部悬空，将万用表拨在电压档（因TTL集成电路的电源电压为+5伏，故选择电压档的范围在直流5伏左右），万用表的红表笔（正端）接在门电路输出端，黑表笔（负端）接地。这时输出端应为低电平，即小于0.4伏（有的产品规定为0.35伏）。如果测得结果很大于0.4伏，表明这个门电路已坏。然后再用一把镊子（或用一根导线也可），镊子的一个脚碰地，另一个脚分别去碰每一个输入端，此时红、黑表笔仍按上述连接不动，镊子每碰一个输入端，万用表指针都应跳变为高电平，一般为2.7～3.5伏。如果镊子碰某一个输入端后，输出不跳变为高电平，就说明这个输入端已坏。如果所有的五个输入端全坏。那这个与非门电路就不能使用了。
二、用JT-1型晶体管特性图示仪测试

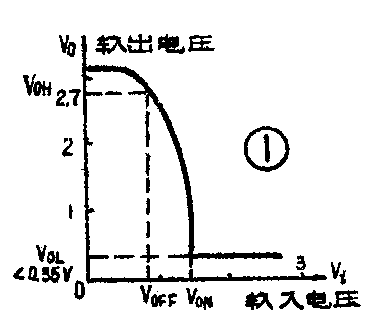

用JT-1型晶体管特性图示仪可以直观地显示出与非门电路的特性曲线。下面以与非门电路最主要的电压传输特性（如图1所示）为例，说明其测试方法。

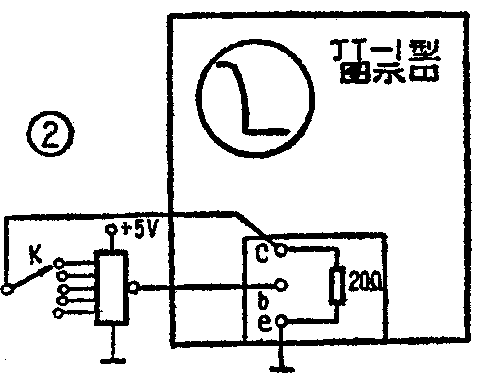

测试前先按图2接好电路，在JT－1型图示仪的c和e两接线柱上并接一只约20欧姆的电阻，目的是使输入为低阻抗，一般在5～50欧姆范围内均可。这时JT－1型图示仪的光点调节到荧光屏前的刻度方格的左下角，并且将图示仪的各旋钮预先拨在如下位置：
峰值电压范围：0～20伏
极性（集电极扫描）：＋（正）
峰值电压：调到0
功耗电阻：10欧姆
Y轴作用：基极电压0.5伏／度
X轴作用：集电极电压0.5伏／度
基极阶梯作用：关
串联电阻：22千欧
然后开始测试。慢慢地把“峰值电压”调大，应注意“峰值电压”不要调得太大，在JT－1图示仪荧光屏上应即显示出如图1所示的电压传输特性曲线。然后将开关K（或用导线代替也可以）依次接触其余各输入端。能显示出如图1特性曲线的，说明该输入端是好的；如果没有显示出特性曲线，说明该输入端已坏。用图示仪测试时，可实测出该与非门电路的开门电平（V\(_{on}\)），关门电平（Voff），输出高电平（V\(_{OH}\)）和输出低电平（VOL）等参数的数值。（梁华）
