1.一台收音机的高频阻流圈坏了,小张在应急修理时,想到低频阻流圈的电感量比高频阻圈的电感量大得多,用低阻圈代替不是更好吗?可是一试却不行,为什么?

2.小王自制了一个电源变压器,为了测量它的空载功耗,在变压器的初级接上了220伏市电和一块交流电流表如图示,测得电流为30mA,小王计算出空载功耗P=220×0.03=6.6(瓦),你看对吗?

图1
图1 🔍原图 (296×224)

上期“想想看”答案

1.接入电容C之前,设回路里的电流为I\(_{0}\),但I0=\(\frac{U}{ωL}\)。并联电容C后,流过电流表的电流为I,但I=U(1;ωL-ωC),显然电流要变化,但在C为某数值时也可使电流不变。下面我们就来计算一下,这个电容C应取多大。

按着题意要求,|I\(_{0}\)|=|I|,

\(\frac{U}{ωL}\)=±U(1;ωL-ωC)

解上面等式,把C=0情况除外,得到

ωC=\(\frac{2}{ωL}\),求出C=2;ω\(^{2}\)L

所以只要取电容器C的电容值为2ω\(^{2}\)L,并联在L两端,那么电流表的读数就维持不变。(张宗瑚)

2.第一级电路(BG\(_{1}\))为共发射极电路。因为BG1的输入信号u\(_{入}\)从基极和发射机加入,输出信号uc1从集电极和发射极取出,电容C\(_{2}\)对交流信号可以认为是短路,发射极是输入电路与输出电路的公共端,所以是共发射极电路。

第二级电路(BG\(_{2}\))的输入信号ub2加在基极b\(_{2}\)与“地”之间,对交流信号而言C3可以认为是短路的。BG\(_{2}\)的集电极接到“地”,所以输入信号实际是加在基极与集电极之间,输出信号从BG2的发射极和集电极取出,输入电路与输出电路的公共端为集电极,所以第二级为共集电极电路。在第三级(BG\(_{3}\))电路中,因为C4对交流信号呈现短路,所以对交流信号而言,BG\(_{3}\)的基极是接到“地”端的,所以前级输入信号是加在BG3的基极和发射极输入的,而输出信号是由集电极和地即基极之间输出的,输入与输出电路的公共端为基极,第三级为共基极电路。

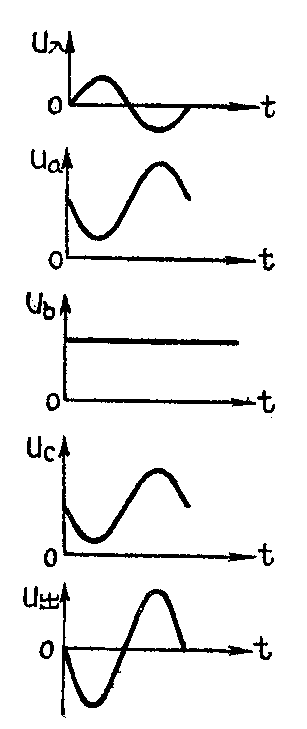

a、b、c三点和输出端的电压波形见下图。(郭兴环)

图2
图2 🔍原图 (307×729)
