这里我们介绍一个适合初学者动手制作的断线报警器，它的电路简单，制作容易，您不妨动手做一个。

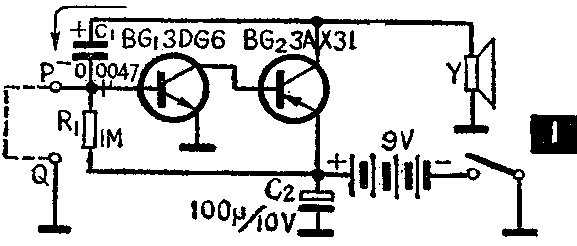

在图1电路中，BG\(_{1}\)管的基极连接一个接线柱称为P点。电路中接地端连接一个接线柱称为Q点。当P、Q两端之间没有导线连接时，即P、Q两端开路，此时振荡器能正常工作，喇叭发出响声；如P、Q两端之间用导线连接，即P、Q间短路，这样BG1管基极与发射极之间被短路，振荡器就无法正常工作，因此喇叭中无声。如果P、Q两端之间的短路线换成题头所示那样的报警设备，那么只要在导线上任一处被切断，喇叭就发声。这个音频振荡器就成了断线报警器。
元件选译

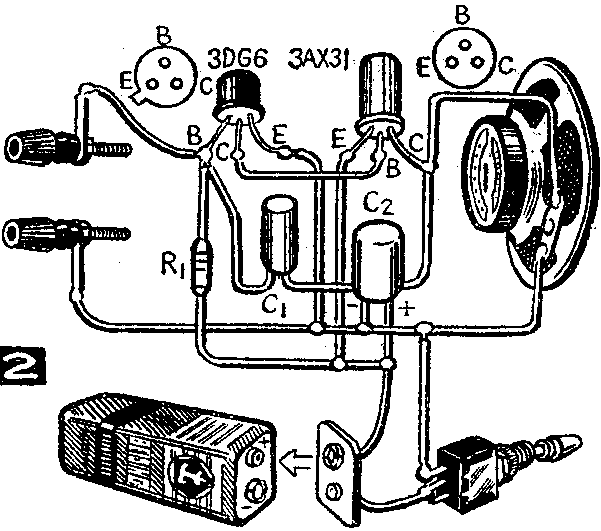

图2中的BG\(_{1}\)管是NPN型的硅管，可选用3DG、3DK型硅管，要求管子的β值在30以上即可。BG2是PNP型锗管，可选用集电极最大耗散功率在125毫瓦以上的锗管如3AX31或3AX81、3AX61等，要求管子的β值在30以上。电阻R\(_{1}\)阻值为25O千欧～1兆欧，可选用1／8的碳膜电阻。图1中R1所标数值是根据电源电压和采用β＞60的管子而定的，如管子的β值小于60或电源电压低于9伏，可适当减小R\(_{1}\)之值。电容C1可选用容量为0.0047微法～0.01微法、体积较小的电容。电容C\(_{2}\)选用耐压为10伏以上、容量为100微法的电解电容器。扬声器选用阻抗为8欧姆、功率为0.4瓦或0.25瓦的电动式扬声器。电源电压可选用6伏或9伏的电池。如电源选用6伏电池，扬声器发声稍小些；如电源选用9伏电池，扬声器发声大些。开关K可用任何型式的单刀单掷开关。

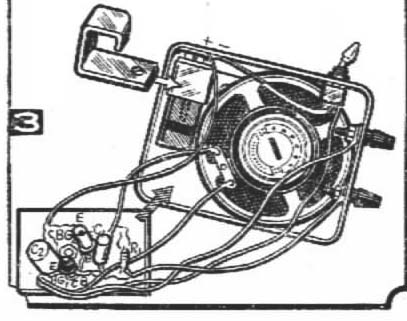

我们把此报警器安装在塑料盒内。在盒底打些小孔，以便传声。电阻、电容、晶体管安装在25×40的小胶木板上（见图3）。如果对音频振荡器发出的音调没有严格要求，电路中各元件连接好后，不需调整就可使用。
工作原理
有的读者可能对此振荡器的工作原理感兴趣，下面我们来谈谈这个问题。
当接通电源后，电源通过电阻R\(_{1}\)使BG1获得偏流。BG\(_{1}\)导通后，就接通了BG2的偏流电路，其通路为由电源“+”极，经BG\(_{2}\)的e极、b极，再经BG1通地，到达电源“－”极。于是BG\(_{2}\)管导通。导通后，C1被充电。充电电流使BG\(_{1}\)的基极电流增大，于是在电路中就发生连锁反应，使BG1、BG\(_{2}\)的两管集电极电流不断增大，BG1和BG\(_{2}\)很快都进入饱和状态。
电容C\(_{1}\)被充电，C1的上端积累正电荷，下端积累负电荷，于是U\(_{b1}\)下降，Ib1将逐渐减小。当U\(_{b1}\)下降到使BG1退出饱和区时，它的集电极电流I\(_{c1}\)就随Ib1的减小而减小，于是I\(_{b2}\)也将减小，Ic2随之减小，使BG\(_{1}\)基极的电流Ib1进一步减小。在电路中就发生正反馈连锁反应。很快使BG\(_{1}\)和BG2都进入截止。BG\(_{1}\)和BG2截止时C\(_{1}\)上的电压放电。放电途径为从C1上端，经过扬声器、电源、R\(_{1}\)到电容器下极板。于是C1下端的负电位逐渐减小，直到使BG\(_{1}\)重新导通。这样电路就完成了一个振荡周期。以后又重复上述过程，如此循环下去，产生脉冲式振荡。
由上可见，两管同时导通时，电容C\(_{1}\)充电途径中的电阻是BG1的发射结电阻和BG\(_{2}\)的c、e间的等效直流电阻，这一电阻较小，电容C1两端电压增长速度是比较快的。而电容C\(_{1}\)放电时，放电途径中的电阻包含了R1，这个电阻比较大，故电容C\(_{1}\)两端电压减小的速度较慢。因此两管导通的时间短，而截止的时间长。在BG2集电极产生的振荡是正向窄脉冲。
由于截止时间长，故振荡频率主要取决于电容C\(_{1}\)和电阻R1的乘积。当我们希望音调高一些时，可以减小R\(_{1}\)、C1数值（减小R\(_{1}\)或C1都可以）。（张锵 魏群编译）
