二、无光栅、有伴音
无光栅、有伴音的情况基本上可以认为电源电路正常。在这种情况下，电视机出现无光栅故障，就要认真检查行扫描、显象管及其有关电路。因为只有行扫描电路产生正确的锯齿波电流去控制显象管的电子射束，显象管屏幕上才有可能形成光栅；而产生电子射束的关键又取决于显象管本身及其有关电路。检查时先检查哪一部分后检查哪一部分，这并没有严格的次序；但区别这两部分产生故障的部位，往往以检查有无12KV高压为分界线。因为有正常的高压就说明行扫描电路工作正常，无光栅故障出在显象管及其电路。若没有高压，则故障可能出在行扫描电路。
检查有无高压，要先做一些外观检查，如看看电子管是否插牢，管帽是否脱落，第二阳极高压弹簧是否脱落；接通电源后显象管灯丝是否发亮，显象管管颈内是否有蓝光（这是真空不良）或充满紫光（这是漏气），显象管电子枪内是否有碰极打火现象；转动一下行同步电位器，听听有无行频叫声，若有行频叫声则说明行输出级以前部分都是正常的；显象管高压帽不干净、受潮或漏电时，第二阳极高压要打火，发出臭氧气味，这种现象能帮助我们判断行扫描电路是基本正常的。
经外观检查没有发现明显故障时，就要进一步检查有无高压。在没有高压表的情况下，可用绝缘良好的改锥进行火花放电，即手持改锥的绝缘柄，使其金属部分与（地）相接，然后将改锥尖端接近第二阳极接头，一般正常时在距5～10毫米处就出现火花放电。因为这个电压是经过整流的直流高压，所以火花的特点是一条白光。也可在身体与大地充分绝缘的情况下，用改锥直接去接近高压接头，这样火花放电的距离要小些，一般在3～5毫米即可说明高压是正常的。用火花放电法测高压，要动作迅速，避免长时间打火；并要把亮度旋钮放在较小位置。因亮度开得很大，显象管发射的电子射束电流就大，高压就要降低。行同步旋钮放在大约中间位置，因为行频频率虽有一定的稳定范围，但当同步电位器旋到两端时其振荡频率往往偏离规定行频较多，会导致高压不准确。
在进行上述初步检查后，我们可按照两种情况，分别进行处理。
1．无高压
（1）故障原因分析：
无高压，说明故障可能出在行扫描电路，而行扫描电路包括行振荡级、行输出级和高压整流电路。如果行输出级有故障，高压整流电路就不会工作，但行振荡级不一定不工作；行振荡级有故障，行输出级和高压整流电路就都不可能正常工作。
（2）故障点的判断：
遇到无高压情况，我们一般采用电压测量法来判断故障部位。根据行扫描电路的特点，如图2所示，一般可先在测试点①测量提升电压和在测试点⑥用火花放电法测试高压整流管屏极电压，以区别故障出在高压整流电路还是出在行输出电路。
①检查高压整流电路：
若提升电容C\(_{97}\)提升端有560V电压，这说明行扫描输出级是正常的，无高压故障出在高压整流电路。这时用火花放电法测试高压整流管的屏压，如该处放出的火花是一根弯曲的紫线，就说明该点以前的电路正常。可以判定，故障出在高压整流管及其灯丝电路。
遇到这种情况，可换新管试验或把1Z11拔出来，看看通电时它的灯丝是否呈现暗红色。若检查1Z11灯丝未断，还要检查灯丝接线是否脱焊，和灯丝串联的2Ω电阻丝是否折断。还有，当高压整流管碰极时，如把高压接触簧拔下，这时在接触簧上也有高压，但用火花放电法测试会出现弯曲的紫线，这是未经整流的交流脉冲高压的象征；而当把高压接触簧接到显象管第二阳极后，交流高压脉冲电压将被由石墨层所形成的滤波电容短路掉。如果高压整流管屏极电压不正常，那就要检查高压线包。高压包常见故障是断路和局部短路。其电阻值一般为200Ω，但局部短路可用手摸温升的方法判断，有局部短路故障的线包，其温升都较正常时为高或发烫。
若560V电压不正常，可用在测试点③测量行输出管栅压的方法，判断故障是出在输出级还是出在振荡级。若输出管栅极有-20V左右电压，这说明行振荡级基本正常，并且输出管栅阴电路也是良好的，故障出在输出级。当输出管栅极没有正常的栅偏压时，除输出管损坏之外，一般故障出在振荡级。
②检查行输出级电路
提升电压不正常一般可分三种情况：若对地电压为零伏是阻尼管6Z19断极；若只有250伏一般是低压包短路，6P13管脚或屏帽接触不良，6P13失效；若提升电压在350伏左右，多数故障出在输出级，但也可能因振荡级的振荡频率偏离行频过多造成的。
提升电压太低的原因，可用测6P13屏流或阻流的办法检查。在有负荷并且情况正常时，屏流为60～70MA；拔掉偏转线圈时，为20～30MA。若在不接偏转线圈的情况下，屏流达到50MA或更大，一般是输出线包有短路故障。在不接偏转线圈时提升电压正常，接上偏转线圈后提升电压急剧下降，而输出管屏流也不超过正常值，这一般是提升电容C\(_{97}\)失效造成的；如果输出管屏流猛增到100MA以上时，这可能是偏转线圈或其插头、插座部分有短路故障。还要注意，提升电压还经电阻R75和垂直幅度电位器W\(_{2}\)供给场振荡级6N1的屏压，若垂直幅度电位器的碳片与转轴漏电或短路，也会造成无提升电压、输出管屏流增大、6Z19屏极发红等故障现象；但这时将烧焦去耦电阻R99。还有行输出变压器的1、3、4抽头和偏转线圈插座之间的接线是金属隔离线，而且隔离皮又距输出线包较近，当隔离皮与输出线包接近时有击穿线包的情况，也有接线在隔离管内烧毁造成短路的情况。
③检查行振荡电路
当检查行输出管栅极（测试点③）没有-20V偏压时，这一般是振荡级不起振的反映。若栅压出现正值则是C\(_{92}\)（3300P）耦合电容击穿或漏电。要进一步判断振荡级是否起振，可测振荡管6N1的7脚（测试点④）栅极电压，正常值为-13V左右。如果栅极出现正电压，这是屏栅耦合电容C89（330P）击穿或漏电严重，振荡器必将停振。当水平同步电位器W\(_{6}\)（47K）和串联电阻R93（82K）断线时，振荡器也要停振；但这时用电压表测量栅极电压，却往往使荧光屏出现光栅，这是由于电压表并联到栅极电路时，表的内阻起着栅极电阻的作用，所以振荡器又工作了。稳频回路线圈断线时，6N1的1脚（测试点⑤）无电压，阴极耦合电阻断路时则无屏流，这些都会使振荡器停振。
（4）检查鉴相电路
惰性抗干扰同步电路出现故障引起的无光栅现象很少见到。但是，振荡频率是受加到6N1管栅极（2脚）的直流校正电压控制的，如果鉴相器电路中的元件损坏，就会使两个检波回路工作不平衡，因而产生一个不正常的直流电压加到振荡器的栅极，使振荡频率随之发生不正常的变化。当频率偏离行频过大时（不论变得太高或太低），都将导致高压的大大降低，可能造成无光现象。
2．高压正常
（1）故障原因分析：
如果高压正常，这表明行扫描电路工作正常，无光栅故障出在显象管及其有关电路。这大致有三种情况：一是显象管本身的故障，如断极、老化和漏气等等；二是显象管电路元件损坏，不能给显象管各极提供正常电压；三是因显象管存在连极、漏电等故障，也导致其相关电路破坏正常工作状态。在分析原因时，要抓住三种情况的特征，找出存在的故障。切不可以为显象管没有明显故障，又有正常的高压，不发光的原因就是离子阱位置不对，因此就去盲目地转动离子阱；再不发光，就轻率地判定显象管失效。
（2）故障点的判断：
①检查显象管灯丝及其电路
显象管的常见故障是灯丝不亮，这要先区别是灯丝断极还是管座接触不良。一般可先检查管座1、8脚有无6.3V交流电压；若无电压，一般是灯丝引线断路；若有电压但灯丝不亮，可细心地把管座摇晃几下使管座管脚接触良好。灯丝还不亮，则把管座拔下，测量1、8管脚之间的电阻值，正常值为1Ω左右。当数值为几十或更大的数值时，就可能是管脚与管内引线接触不良。这时可把显象管屏幕向下管脚向上放置（整机检查时即前脸向下），用烙铁多吃些焊锡，把管脚焊一遍。如果灯丝还是不通，可用剪线钳斜面在管脚上剪一个45°左右的斜角，使引线露出，进一步查看有无断路。如果发现内部断极那就无法修理了。
②检查阴极电路

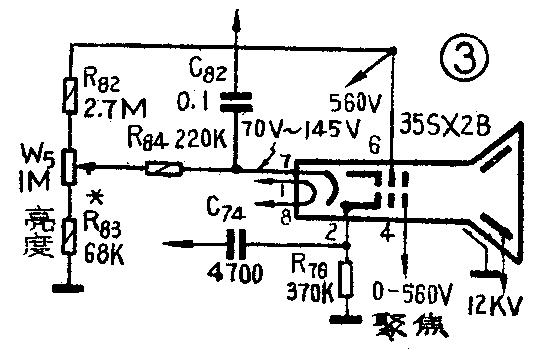

825－2型电视机显象管有关电路如图3所示。在各极电压正常的情况下，阴极电压值（亮度旋钮最大和最小位置）在30～140V之间（新产品一般要70～145V）变化。如果分压电阻R\(_{83}\)变值或断路时，显象管阴极电压将过高，使显象管处于截止状态，而且调节亮度电位器也无明显变化。视放耦合电容C82击穿或严重漏电时，也将引起同样现象。如果R\(_{83}\)短路，则阴极电压过低，对于有正常发射能力的显象管来说，阴极射束电流将大大超过允许值，第二阳极高压大大降低，也会造成无光现象。R34断路会呈现两种情况：一是显象管各极电压正常，测量阴极电压在40～80V之间，但调节亮度电位器W\(_{5}\)，阴极电压数值不变，当拔下管座再测管座7脚上的电压为零。二是不论管座拔下与否，管座7脚上的电压均接近零伏。前一种情况说明显象管基本正常，阴极有足够的发射能力；后一种情况说明阴极老化、失效或其他电极断极等。还应注意，当显象管内部碰极或严重漏电时，也会引起阴极电压过高并且也不可调。判断的方法，也是把显象管座拔下再测量管座7脚电压，如果拔下后所测电压正常，插上管座电压不正常，那就是显象管内部出了故障。
③检查第二阳极电路
显象管第二阳极的故障一般为断极、漏电、连极和短路。当高压接头的圆形金属片和导电层接触不紧时，往往因长时间打火而烧坏金属片周围，致使第二阳极断极，造成无光故障。有许多漏气的管子也是因第二阳极金属圆片和玻璃外壳接合处出现气缝造成的。
如果高压弹簧接到显象管高压接头上，第二阳极高电压就立即消失或降低很多，一般是显象管内部有短路或严重漏电故障，另外也可能是管外石墨层与高压接头有短路或漏电故障。区别的方法是把管外石墨层与地板连线断开，再测高压接头有无高压。若有高压，就是外壁石墨层与高压接头短路，可用药棉蘸酒精清洗高压接头周围污物的方法消除故障；如果仍无高压或高压太低，可再将显象管管座拔下测量有无高压。如果有高压，就可基本断定是高压极内导电层与聚焦极等有短路或严重漏电故障，但这种情况很少见到。
④细心调节离子阱磁铁的位置
经过上述检查，显象管各极都有正常电压后，如果仍然未见光栅，就应细心调节离子阱磁铁的位置。可先将场输出管6P1拔掉，以形成一条便于观察的水平亮线。对于长时间使用的离子阱磁铁，可取下用改锥转圈滑动检查一下是否失磁，只要有一、二处有明显吸力即可继续使用。调整离子阱磁铁要前后缓慢移动，同时也要顺时针或逆时针旋转。
⑤检查确定显象管是否衰老失效

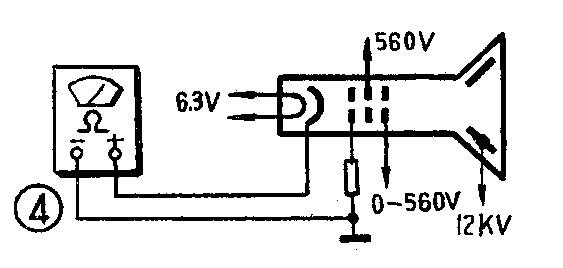

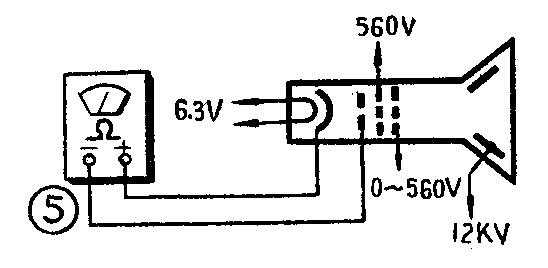

经过上述处理，如果仍不见光栅，就要认真检查显象管。这可先将管座7脚的接线断开，将万用表红表笔接管脚7，黑笔接连线（即R\(_{84}\)），用电流档测阴极电流，若阴极电流在150μA左右为正常，在40μA以下是衰老，若无电流就是断极。也可将红笔接7脚，黑笔接地，用电压档测阴极电压，40～80V为正常，10V左右为衰老，接近零伏为断极失效。也可如图4所示测对地电阻，300～400Ω（R×100）为正常，阻值越大发射能力越弱。图5所示，是在只加灯丝电压情况下，测栅阴极间电阻，10KΩ以下麦示发射能力正常，高于100KΩ尚能发光，高于500KΩ就基本失效了。（孙民庆 邓斌学）
