晶体管电视机关机后，行、场扫描电路很快停止工作，而显象管壁内导电层充电形成的高压，还要保持相当长的时间。但由于显象管灯丝的热惰性，阴极还继续发射电子，这些电子在第二阳极暂存高压的作用下，集中轰击荧光屏中心，形成固定亮点。人们常见的电视屏幕中心的黑斑故障，就是这种固定亮点造成的。
为了消除固定亮点，在晶体管电视机中常采用两种类型的亮点消除电路：
一类是在关机后的瞬间，使显象管控制栅极或加速极保持一正电位（比阴极还正），在行、场扫描电压未消失前，吸引大量电子射向荧光屏，使第二阳极的高压迅速放电。另一类是在关机的瞬间，在阴极上保持一正电压（控制栅极接地），或在控制栅极上加上一负电压，截止阴极发射的电子。下面介绍四种消亮点实用电路。

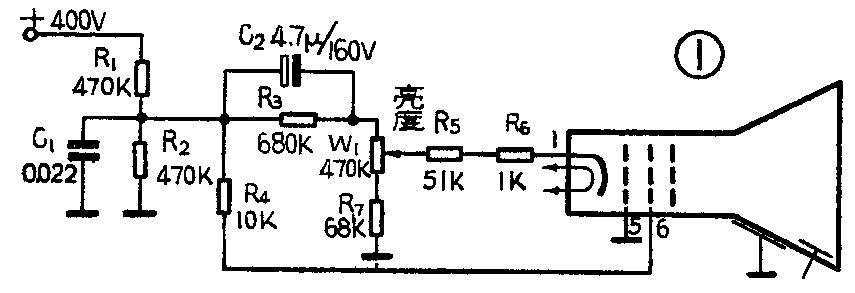

第一种电路如图1所示。在电视机开机工作时，行扫描部分提供的+400伏直流电压，通过电阻R\(_{1}\)、R2 分压，使阴极和加速极分别加上所需电压，显象管处于正常工作状态。由于C\(_{2}\)上充有左正右负的电压，所以，当关机后，＋400伏电压消失时，因C2上的电压不能立刻消失，并通过R\(_{4}\)将正电压加至加速极⑥上，使阴极电子大量射向荧光屏并激发二次电子，通过第二阳极吸引二次电子来中和内导电层的正电荷，使高压很快消失。如果做到在扫描电压未消失前，高压就消失，这就消除了形成固定亮点的条件。在图1的电路中，R1、R\(_{2}\)的阻值应根据加速极所需电压大小来适当选取；C2为电解电容，一般取4.7μ／160V；R\(_{7}\)（68K）为阴流调整电阻；W1（470K）为亮度调节电位器。
第二种电路如图2所示，这是目前国产电视机中采用最多的一种电路。它是在亮度电位器W\(_{1}\)之前并接一个电解电容（一般取4.7μ～10μ），在开机工作时，C1上充有上正下负的电压。关机后，＋100伏电压消失，但C\(_{1}\)上的充电电压还可保持一段时间，这一个正电压加至阴极①上，使阴极发射的电子截止。只要电容C1放电时间常数足够大，就可避免亮点出现。有的电视机为增大时间常数，在R\(_{2}\)上串接一个开关，关机时，同时将此开关断开，这样可延长电容C1的放电时间。此电路对于有灯丝预热的电视机，效果还不太理想，往往关机后还会出现一针状亮点。

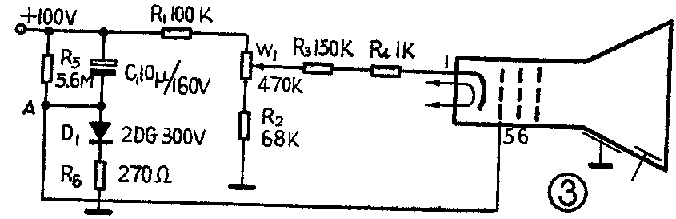

第三种电路如图3所示，它是第二种电路的改进。多用了两个电阻和一只二极管。开机工作时，＋100伏电源向C\(_{1}\)充电，其电压上正下负。此时，D1导通，＋100伏通过R\(_{5}\)→D1→R\(_{6}\)→地，A点电位约1伏左右。关机后，＋100伏电压消失，C1两端电压不能立刻消失，此时A点电位变成-60伏左右（实测），使D\(_{1}\)截止。此负压加在控制栅上，截止了阴极电子的发射。C1两端的电压经R\(_{5}\)放电，由于时间常数很大，放电很慢，-60伏电压1分钟后才逐渐消失。实践证明，此电路效果较好，就是有灯丝预热的电视机，也不会出现亮点。根据实验，可将电阻R5取掉，利用电容的漏电流形成直流通路，关机后，放电时间常数更大，去亮点效果更好。C\(_{1}\)一般选取10μ／160V左右的电解电容，也可用两只4.7μ的电解电容并联使用。D1选用耐压在100伏以上的二极管，如2DG300V或硅粒子等。

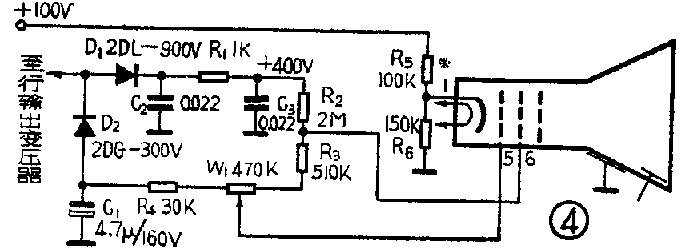

第四种电路如图4所示。此电路在阴极上加一个由+100伏经R\(_{5}\)、R6分压得到约+60伏的固定正偏压。调整R\(_{5}\)的大小，可改变阴流的大小。控制栅极⑤上的电压，由电位器W1（470K）来控制。开机工作时，中压整流二极管D\(_{1}\)整流得到的+400伏电压，经R2（2MΩ）降压后取出+107伏供给加速极⑥。+400伏通过R\(_{2}\)→R3→W\(_{1}\)→R4分压后，从W\(_{1}\)中心抽头取出-35伏～+35伏的电压，供给控制栅极⑤，改变电位器W1，就可改变亮度。另外，行输出变压器输出的零电平以下的脉冲电压部分，通过D\(_{2}\)在C1上充有下正上负的电压，约-40伏左右，关机后，+400伏电压消失，但是电容器C\(_{1}\)两端的电压不能立刻消失，此负电压加至控制栅极⑤，使阴极发射的电子截止，以避免关机时产生亮点。（童良骅 姜永周）
