问：自装一台23厘米电视机。改变音量时，图象上有明显的水平条纹干扰。检查电源稳压部分良好，也不是由“微音效应”引起，改变音量电位器屏蔽接地线的位置，也没有效果，什么原因？

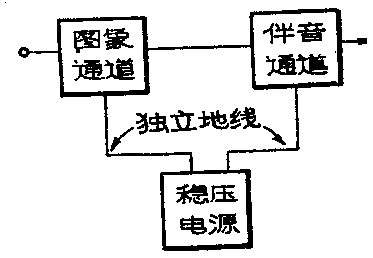

答：这个故障多半是由于图象和伴音通道的接地线安排不当所致。因为图象和伴音通道均用一根公共地线与电源地线相连。所以当音量改变时，低放部分的电流幅度也跟着改变，从而在公用地线两端产生变动的压降，使图象通道的电压产生波动，引起伴音条纹干扰。解决的办法，如图所示，把公用地线改为独立的地线，这样低放中变化的电流就影响不到图象通道，伴音条纹干扰也就消失。（王德源）
问：自制一台晶体管电视机，发现伴音干扰图象，声音越大干扰越厉害，是什么缘故？怎样解决？
答：声音越大伴音干扰图象越严重，从现象看，似乎是中频通道伴音吸收回路未调准造成的。但实践证明，这是一种错误判断。在日常发现造成这种故障现象的主要原因有两个：一是喇叭振动，二是稳压电源的负载能力太小。前者是由于喇叭发音振动了机箱，影响到电视机中的元器件，使其电参量随声音大小发生变化，结果影响了图象的稳定性。这种故障，只要把电视机改成外接喇叭，看故障现象能否消失即可判明。解决的办法，是用手指轻弹电路各元件，找出不耐振的元件加以更换。另外喇叭及底板的固定点与机箱之间均应加橡皮垫。后者多是由于稳压电源调整管的质量不佳，在音量增大时低放部分消耗的电流大，调整管的负担过重，使输出电压偏离标准值而发生波动，从而影响图象通道或扫描部分，干扰了图象的稳定性。解决的办法是更换调整管，如果只是调整管β太低，可在前面加一只放大管组成复合管试试。有时调整管输出端的滤波电容容量不足，也造成这种结果，应加大滤波电容。（张家谋）
问：我有SZP8和SZP1两个线圈，能否在晶体管收音机中接成双调谐回路？

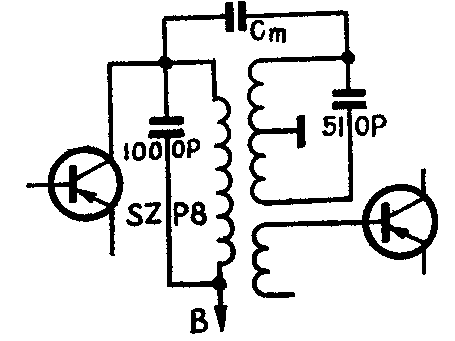

答：SZP8是一个短波提升线圈，它与SZP1组合起来可以接成如图所示的第一级双调谐回路，从而可提高收音机的选择性。SZP8也是配用510微微法电容器，调谐于465千赫，可用电容耦合的方式与SZP1组成双调谐回路。但因SZP8没有中间抽头，当集电极接到顶端后，往往因增益过高而产生自激。为了解决这个问题，需要降低回路阻抗。可将回路电容改成1000微微法，并把SZP8的线圈拆去30圈。耦合电容C\(_{m}\)可选用10微微法左右。（文尚）
问：变压器耦合的放大器，为什么偏置电阻要经过变压器次级线圈再接到基极（见图1），而不是象图2那样直接接到基极？
答：这两种电路同样都能工作，但实际上几乎都采用图1形式，原因是由于这种电路耦合损耗最小。
大家知道，这类电路的稳定系数S≈1+\(\frac{1}{R}\)\(_{e}\)（Rb1∥R\(_{b2}\)）=1＋Rb／R\(_{e}\)，式中Rb是R\(_{b1}\)和Rb2并联后的阻值。为了保证放大器在不同温度时的稳定性，一般取S=2～10。我们取S=5，则R\(_{b}\)=（S－1）Re= 4R\(_{e}\)。
放大器的输入电阻r\(_{sr}\)=rbe＋（β+1）R\(_{e1}\)，若交流负反馈电阻Re1＝0.1R\(_{e}\)，式中Re=R\(_{b1}\)＋Rb2，并设β=40，忽略r\(_{be}\)，则rsr≈40R\(_{b1}\)=4Re。也就是说，偏置电阻R\(_{b}\)和输入电阻rsr基本相同。
如果按图1连接，输入功率能全部送到三极管。而按图2形式连接，偏置电阻和放大器的输入电阻并联在变压器次级，送到三极管的功率则只有原来的一半。
即使不用交流负反馈，R\(_{e1}\)=0，放大器的输入电阻rsr≈r\(_{be}\)≈1千欧（对一般小功率三极管而言），偏置电阻上的损耗也很可观。（吴乐义）

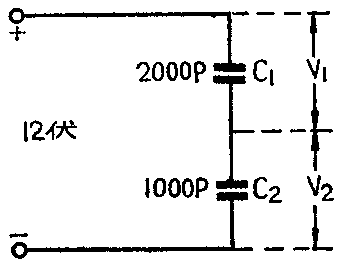

问：在如下图所示的电路中，我根据电容分压公式C\(_{1}\)V1=C\(_{2}\)V2，计算出V\(_{1}\)=4伏，V2=8伏。但当我用万用表去测量C\(_{2}\)两端时，读数却为0伏，这是什么原因？
答：因为C\(_{1}\)和C2的绝缘电阻都比较大，当没有用万用表测量时，C\(_{1}\)、C2上的电压分配，主要取决于二者的电容量。因为C\(_{1}\)、C2是串联起来的，根据Q\(_{1}\)=Q2得知，C\(_{1}\)V1＝C\(_{2}\)V2，则可得知V\(_{1}\)=4伏，V2=8伏。但当将万用表并联在C\(_{2}\)两端后，因为万用表的内阻比C1的绝缘电阻小得多（一般万用表直流10伏档的内阻约20～200千欧），按电阻重新分压的结果，12伏电压将几乎全部加在C\(_{1}\)上，所以并联在C2两端的电表读数为0。（邓克全）
