一般的空气或瓷质的微调电容器，都是靠动片绕轴旋转来改变容量的。例如4.5/20微微法的瓷质微调电容器，它的动片绕轴旋转180°，电容量就从最小容量（4.5微微法）变化到最大容量（20微微法），这样，容量每变化1个微微法，动轴就需旋转11.6°。然而，实践证明单靠手要想精确地控制这11.6°是不容易的。因此上述的微调电容用于精确地调整频率是不方便的。
这里给大家介绍一种螺旋式微调电容器，它能克服上述微调电容的缺点。

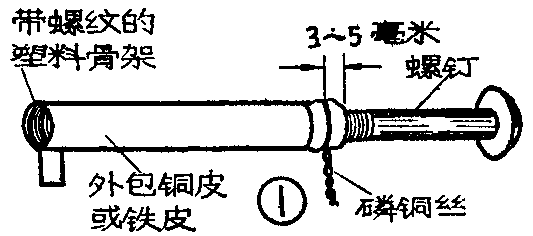

我们知道，平行放置的二片金属片中间夹有绝缘物，就可构成电容器。当改变这两个金属片之间的对应遮盖面积时，电容量就会改变，如果遮盖面积变化量很微小，那末就可以作为微调电容。根据这个原理，我们制作了图1所示的螺旋式微调电容器。它是把螺钉作为动片，带螺纹的塑料管作为介质，塑料管外包着的一层金属片作为定片。当我们把螺钉旋入或旋出，也就改变了电容量。

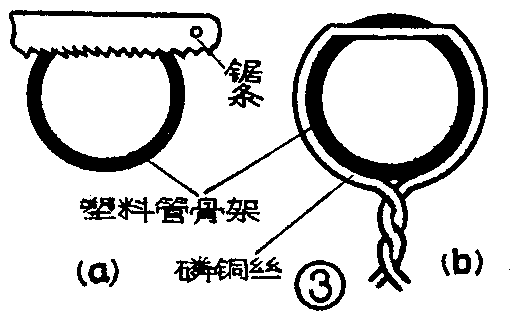

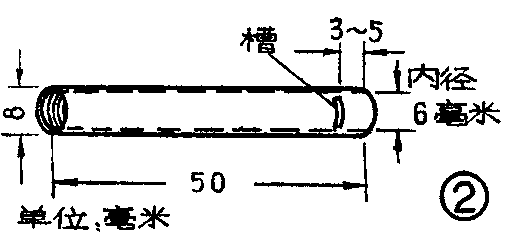

螺旋式微调电容制作方法：1．找一段外径8毫米，长50毫米的电子管收音机振荡线圈塑料骨架（见图2），将其中的M6磁心取下，在离骨架一端3～5毫米处用钢锯锯一条小槽，槽的深度以从骨架内壁能看到锯条锯齿的深度为宜，这样可使螺钉与篏入槽内的磷铜丝接触可靠，同时又不妨碍螺钉的旋动，把篏入糟内的磷铜丝两头绞起来作为焊接头（见图3）。

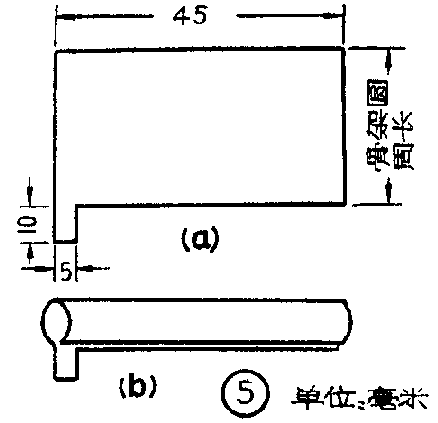

3．剪一块薄铜皮或薄铁皮，如图5（a），把它弯成图5（b）的形状，紧套在塑料管外面。在铜皮的接缝处镀上锡。为防止滑动，可用胶水或蜡将铜皮与骨架粘牢，再将磷铜丝绞线和铜片引出头镀上锡，微调电容就做好了。
此微调电容的最大容量是18微微法，最小容量是2.5微微法。要使此微调电容的容量从最大变化到最小，螺钉需旋出45圈，可计算出每旋转一圈（即360°），电容量的变化量为（18—2.5）PF／45T≈0.34PF／T。由此看来，螺旋式微调电容器可做到精确地调整容量。
自制上述微调电容时如果没有外径为8毫米左右的硬塑料骨架，也可用任何外径为6～10毫米、长为25～50毫米带有螺纹的硬塑料管代替，但要配上合适的螺钉。微调电容制成后可用仪器测量一下容量，以了解最大容量和最小容量的数值。上述电容器可用于自制仪器中。（徐小羚）
