青少年学习无线电往往都是从制作简单收音机、简单的实验开始的。这一期我们再介绍一台线路十分简单的两管机，如果你有兴趣，不妨动手试试看。

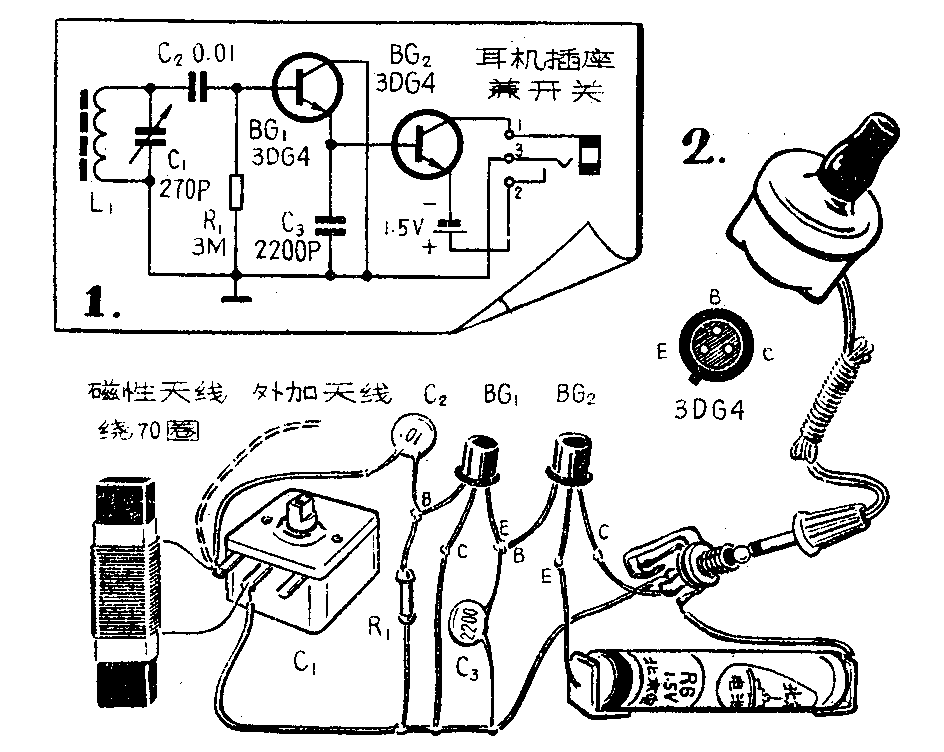

两管机的电路见图1，它对应的实物连线图见图2。这台两管机采用了两只NPN型硅三极管作直接耦合，所以其特点是用的元件少、灵敏度高。全机静态电流在0.25毫安左右，所以此两管机比较省电。
工作原理
由L\(_{1}\)、C1选出的广播电台高频信号经C\(_{2}\)耦合到三极管BG1进行三极管检波，检波后的音频信号直接耦合到BG\(_{2}\)管进行低频放大，经放大后的音频信号送到耳机发出声音。电路中的电阻R1是BG\(_{1}\)管的偏置电阻。C3是高频旁路电容。
元件选择
晶体管：晶体三极管BG\(_{1}\)、BG2均为3DG4型NPN硅三极管。可用其他型号三极管代替，如3DG1、3DG5、3DG6、3DG8、3DG9、3DG11、3DG12、3DG32、3DG401～407、3DK2、3DK4、3DK7、3DK9等，总之高频小功率NPN型三极管均可代用。BG\(_{1}\)晶体管的β值可选用50～150，BG2晶体管的β值可选在100～200。
磁性天线：用多股纱包线在长55毫米的扁磁棒上绕70圈即可，也可采用同样长度的圆磁棒。如机盒较大，可选用长些的磁棒。
可变电容：采用2×270微微法的密封双连可变电容器（考虑以后装置超外差收音机时可利用），也可采用其它小型的单连或双连代替，只要容量在270微微法左右就可以。
固定电容：电路中C\(_{2}\)为0.01微法瓷片电容，它可用4700微微法～0.047微法的各种小型电容代替。C3为2200微微法的瓷片电容，它可用1000微微法～2200微微法的各种小型电容代替。
电阻器：电阻R\(_{1}\)选用\(\frac{1}{8}\)瓦的碳膜电阻，它的阻值约为3兆欧左右，每个管子所需要的偏置电阻值都不一样，因此R1的阻值应在调试时决定。
电池：五号电池一节。
耳机：采用800欧的耳塞机，1000欧或1500欧的耳塞机也可代用。
安装与调整

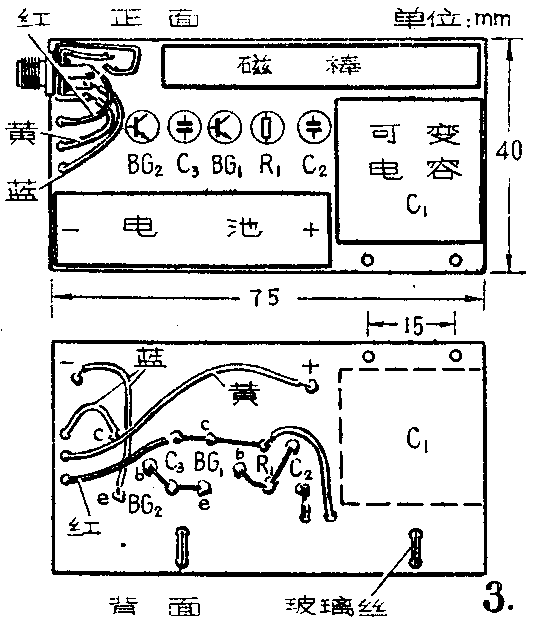

找一块75×40的胶木板，在它上面按图③所示打上小孔，装上铆钉。各元件排列位置见图3。用铆钉把电池卡、可变电容固定在胶木板上。
找一个80×45×30的装刮脸刀小盒。在小盒的上方开个小孔，以便可变电容器的转轴从此孔穿出（见图4）。在小盒侧面开个小孔，用来安装耳机插座。
耳机插座在固定以前必须先改制一下。因为市售的耳机插座其中两个簧片（2、3）平时是接通的（见图5a），当插头插入后将两个簧片分开，这样的塞孔不能兼作电源开关。现改制一下，即把簧片2往下扳一下，使簧片2与簧片3平时断开（见图5b），这样当耳机插头插入后，簧片2与3接通（见图5c），这样就可兼作电源开关。
耳机插座中有三个接线片（1＇，2＇，3＇），其中2＇与2簧片连通的；3＇与3簧片连通；而1＇与插座壁连通。把插座固定在刮脸刀盒左侧，插座的三个接线片与电路连接好。插入耳机插头后，即可进行调整。用5兆欧的电位器代管电阻R\(_{1}\)，调节电位器使声音最大，然后量一下电位器的阻值，换上一只相同阻值的固定电阻就可以了。如果没有电位器，也可以找1兆欧到10兆欧范围内的各种电阻，分别代替R1，当其中有一只接上时两管机的声音最大，就选用那一只。如发现波段高端广播电台声音太小，可外加一段天线，如图2所示。
两管机调试好后，装入盒内，安上刻度盘，并用螺丝拧住，此两管机装置完毕。（沈征）
