OCL扩音机在开机瞬间，它的扬声器受到很大的电冲击。为了保护扬声器，我们给它加装了一个延时开关。延时开关能在开机数秒钟之后再接通扬声器，并且在扬声器接通后，延时开关部分自动断电停止工作。
延时开关的线路见图1。当开机后，24伏电源经电阻R\(_{4}\)、继电器绕组J0、电阻R\(_{3}\)、R1给电容C充电，C上电压逐渐增高，在U\(_{c}\)小于BG1的峰点电压的一段时间内，BG\(_{1}\)截止、BG2也截止，b点的电位很高，继电器两端电压很小，所以继电器不吸合，它的两组常开触点断开，扬声器不工作。当电容C上的充电电压大于等于峰点电压时，BG\(_{1}\)导通，R2上有电压输出，使BG\(_{2}\)也导通。BG2导通后，它的集电极电流通过继电器J\(_{0}\)绕组，继电器动作，它的两组常开触点接通，J0-2触点接通扩音机扬声器电路，J\(_{0}\)-1触点接通时，b点电位为0，继电器绕组上的电压很大，继电器自锁，它的两组触点保持接通状态。而此时，a点的电位也下降为零，BG1、BG\(_{2}\)因断电而停止工作。线路中，适当地选择R4、J\(_{0}\)绕组电阻、R3的阻值，使24伏电源经R\(_{4}\)、J0、R\(_{3}\)降压后，在a点得到约6伏的电压降。扬声器的延时时间通过选择R1、C的数值选取。

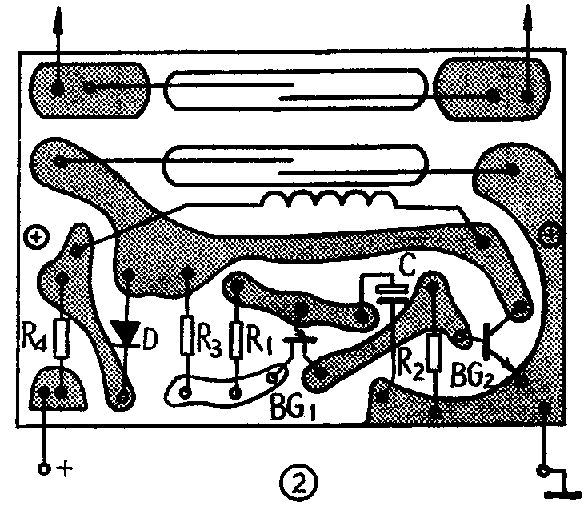

本延时开关对元器件没有特殊要求。BG\(_{1}\)用BT31～BT35的单结管，BG2用NPN的硅管，型号不限。继电器是自制的，自制时在两只干簧管外面用线径为0.08～0.15毫米的漆包线绕5000匝左右即可。元器件均焊在图2所示的1：1印制板上，印制板上引出4个接线头，分别接扩音机的电源和扬声器。（方永 钮小超）
