本文介绍的钟控定时开关可以用来控制交流收音机、电风扇、电炉等用电器的定时开和延时关。它由定时开和延时关两部分组成。

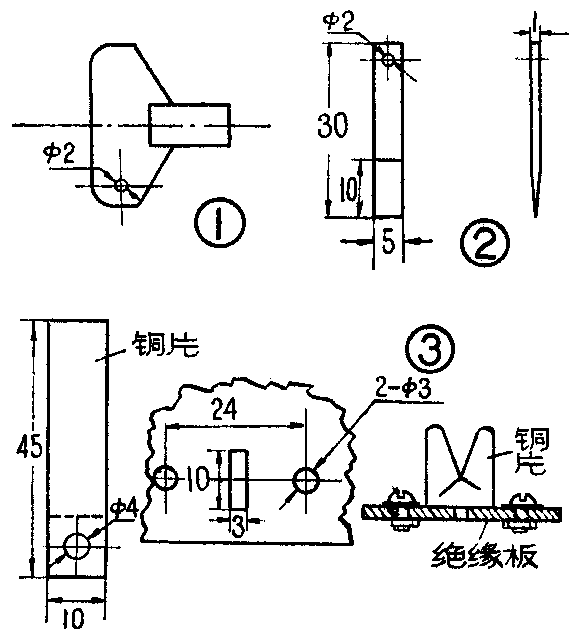

定时开是由闹钟的起闹部分完成的。闹钟内部不需要作任何改动。先在闹条“上弦钮”上打一小孔如图1所示。再用厚约1毫米左右的绝缘板按图2所示作个小插板，用纱线将小插板拴在闹条上弦钮上，纱线长度调整时再定。然后用两块厚0.2毫米、宽10毫米、长45毫米的铜片（弹性越大越好），按图3所示打孔。再找一块绝缘板，板上开一3×10毫米\(^{2}\)的长方形孔，以备插小插板用见图3，并用螺钉将两铜片固定在绝缘板，两个铜片弯成图3所示的形状作为两个触点且触点间接触良好，接触点应正好对准绝缘板上长方形小孔。闹钟、小插板与铜片触点的连接见图4。当小插板插在两个触点之间时，触点不接通；当闹钟起闹时，闹条“上弦钮”转动，带动纱线，把小板拉出，此时两触点接通。若把它们作为一个开关接到电路中去，那么由小插板的插进与拉出就可以控制电路的断、通。由于闹钟能定时起闹，所以利用它可以作到定时开。

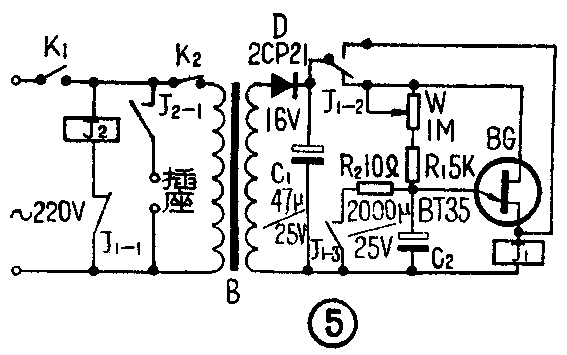

延时电路部分见图5。这是一个简单的晶体管延时继电器电路。图中开关K\(_{1}\)就是利用上面介绍的定时开的开关。当小插板拉出时，K1接通，此时由于继电器J\(_{1}\)不吸动，所以它的常闭触点J1-1闭合，继电器J\(_{2}\)绕组里有电流，J2吸动，它的常开触点J\(_{2}\)-1闭合，220伏市电加在负载（收音机、电扇、电炉）上。与此同时，变压器B次级16伏电压经二极管D、电容C1整流滤波后，通过W和R\(_{1}\)给电容C2充电，经过一定时间，当C\(_{2}\)两端电压达到单结管BG的峰点电压时，BG导通，于是继电器J1吸动，它的常闭触点J\(_{1}\)-1断开，继电器J2释放，常开触点J\(_{2}\)-1断开，负载断电。同时J1的另一组触点J\(_{1}\)-2的接点转换，把继电器J1的绕组跨接在电容C\(_{1}\)两端，确保继电器J1处于吸动状态。J\(_{1}\)的触点J1-3由常开变为接通，使C\(_{2}\)通过R2很快将电荷放完，以便下一次充电能从零开始，保证延时准确。图中，改变电位器W阻值可改变延时时间，当电位器W取1兆欧时，最大延时时间约为40分钟。如果需要更长的延时时间，可加大电位器的阻值或增加C\(_{2}\)的容量，C2一般不宜过大，否则因容量大漏电大，将影响延时精度。J\(_{2}\)为中间继电器，其作用是防止过大的负载电流将J1-1触点烧坏。如果负载电流不大，可将J\(_{2}\)省掉不用，负载直接由J1控制。R\(_{2}\)为限流电阻，以保护J1的触点不被C\(_{2}\)的大的放电电流烧坏。
图5中单结管可用任何型号的，一般η为0.5左右即可。变压器B的铁心面积为21×21毫米\(^{2}\)，初级用线径为0.16毫米的漆包线绕1980圈，次级用线径为0.31毫米的漆包线绕150圈。继电器J\(_{1}\)用的是JRXB—1（电阻为1200欧），它有4组触点，可将其中两组并联接至负载，以便提高允许通过的电流。J2用JQX—10F。全部元器件安装在一块绝缘板上，密封在一个100×100×65毫米3的木盒里。
使用时，首先将闹钟对好需要开（即起闹）的时间，上紧闹条，并将闹条“上弦钮”转到垂直位置，让有小孔的一端在下面，将闹钟放在木盒上，把小插板通过长方形小孔插进二铜片触点间，使它断开（K\(_{1}\)断开）。这时将纱线拉直拴牢（纱线调度就算定好）。然后将电位器W长至适当位置，选取所需要的延时时间，将负载（收音机、电扇、电炉）的电源插头插进木盒的插座上，合上K1接通电源，准备工作就算完毕。到起闹时间时，“上弦钮”转动，把小插板拉出，电路开始工作，接通了用电器收音机、电扇、电炉的电源，用电器工作。工作时间，即延时时间一到，用电器自动断电。
本定时开关的预定时间最长不超过12小时。延长时间最长不超过2小时。
开关K\(_{2}\)平时处于接通状态，这时接上负载时，用电器是定时开、延时关；如果用电器接通电源后，不需要延时关，可将K2断开。（阎恭举）
