在电子管扩音机中，阻流圈的作用是与滤波电容器相配合，使整流后的直流电压趋于稳定，以满足放大电路对波纹系数的最低要求。
设计步骤
1．确定电感量 从电路分析可知，当使用L型（电感输入式）滤波电路时，输出端的波纹系数为
r\(_{L}\)=1.19／LC……（4.1）。
式中L为阻流圈的电感量，单位为亨利；C为滤波电容器的电容量，单位为微法。
当使用π型（电容输入式）滤波电路时，输出端的波纹系数为
r\(_{π}\)=\(\frac{3439}{C}\)1·C\(_{2}\)·L·R
=3439I\(_{0}\)′C1·C\(_{2}\)·LU0′
……（4.2）。
式中L为阻流圈电感量，单位为亨利；C\(_{1}\)、C2分别为滤波输入、输出电容的电容量，单位为微法；R为负载直流电阻，单位为欧姆；U\(_{0}\)′为负载所需的直流电压，单位为伏特；I0′为负载消耗的总电流，单位为安培。
当已知电路所需的波纹系数并选定滤波电容器的电容量时，便可从公式（4.1）或（4.2）求出阻流圈所需的最小电感量。各种放大电路对波纹系数的要求可参照表4.1。
表4.1
电路 波纹系数（％）
话筒放大级 0.001～0.002
电压放大级 0.01～0.05
推动放大级（单管） 0.05～0.1
推动放大级（推挽） 0.1～0.5
功率放大级（单管） 0.1～0.5
功率放大级（推挽） 0.5～3
2．确定阻流圈最大电阻值 当放大电路所需直流电压U\(_{0}\)′和电流I0′为已知时，便可根据下式求出滤波输入端应有的电压和电流。即：U\(_{0}\)=1.1U0′；I\(_{0}\)=1.1I0′。
当整流电路已确定时，也可根据整流器的输入交流电压（即变压器次级电压）、整流电路的型式、滤波电路的型式来确定滤波器输入端的直流电压。对于全波桥式整流电路来讲，当使用电感输入滤波电路时，其输出端电压为
U\(_{0}\)=\(\frac{2}{π}\)·\(\sqrt{2}\)U2=0.89U\(_{2}\)（伏）
……（4.3）。
当使用电容输入滤波电路时，输出电压为
U\(_{0}\)=\(\sqrt{2}\)U2-\(\frac{10}{^{6}}\)·I\(_{0}\)4fC
=1.4U\(_{2}\)－5000I0C（伏）
…… （4.4）。
式中I\(_{0}\)为整流器输出总电流，可用上面讲到的公式I0=1.1I\(_{0}\)′来计算，单位为安培；C为滤波器输入电容，单位为微法。
通常要求阻流圈上的最大电压降不得超过U\(_{0}\)的10％，所以阻流圈的最大电阻值为
R\(_{M}\)=（0.02～0.1)U0I\(_{0}\)……(4.5)
在一般计算时，系数可取0.05左右。
3．确定铁心型号、规格 铁心结构常数可利用下述公式计算
A=L／R\(_{M}\)·μ……（4.6）

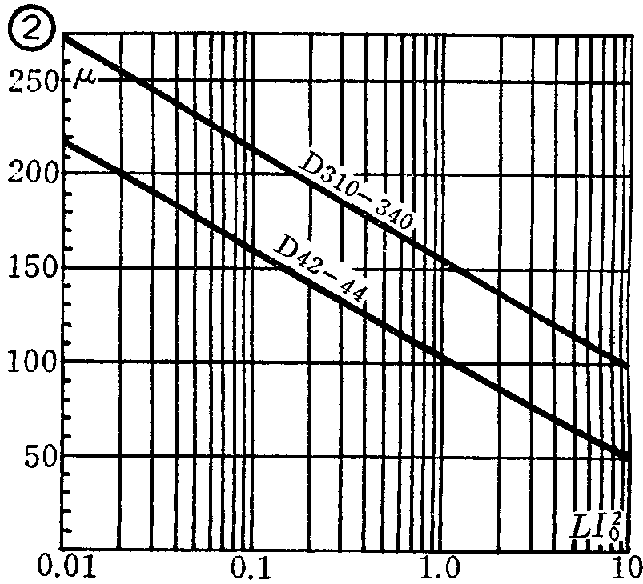

式中μ为有空气间隙时的起始等效导磁率，其数值可以从图2中查出。
求得铁心结构常数后，便可以从铁心片规格表中查出适当型号、规格的铁心。当然，所选铁心实际结构常数值应大于或至少等于计算值。
4．确定线圈圈数 线圈圈数可用下述公式计算：
N=8.92×10\(^{3}\)\(\frac{\sqrt{L·ι}}{_{c}}\)μ·Sc（匝）……（4.7）
式中ι\(_{c}\)为平均磁路长度，单位为厘米；Sc为铁心截面积，单位为厘米\(^{2}\)。
5．确定导线直径、型号
根据计算结果，可从漆包线规格表中选择适当型号、规格的导线。上式中d的单位为毫米。
6．确定最佳空气间隙值 利用下式求出单位长度导磁体上的磁化强度值
f\(_{m}\)=I0Nι\(_{c}\)（安匝/厘米）……（4.9）

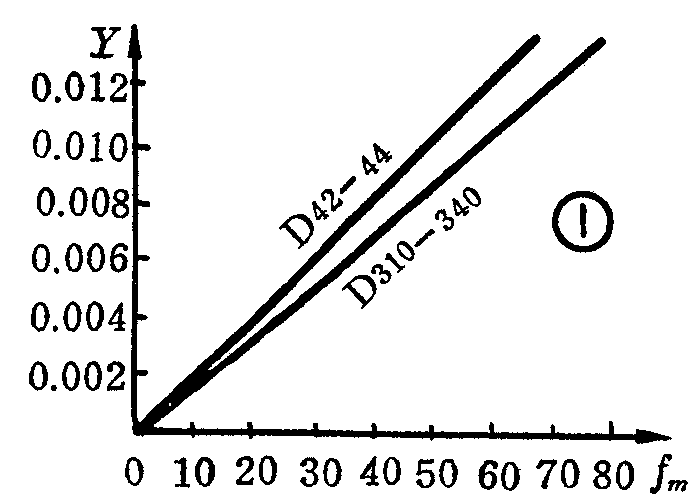

然后从图1中查出辅助量y值，再利用下述公式便可计算出最佳空气间隙值：
δ=\(\frac{y}{2}\)×ι\(_{c}\)……(4.10)
7．验算 ①验算线圈的电阻。先求出阻流圈每圈导线的平均电阻值：
r=〔2×（L\(_{0}\)＋B）＋πL1〕ρ×10\(^{－6}\)（欧姆）……（4.11）
式中ρ为导线每千米的电阻值，则线圈总直流电阻为
R＝rN……（4.12）
计算结果，R应小于R\(_{M}\)，才能保证电压降不超过额定值。否则应调导线直径和圈数重新计算，直到满足要求为止。②线包厚度的计算，可参考本刊1978年第8期、第9期《电源变压器简易设计》一文。
设计举例
现在以R150型150瓦电子管扩音机为例进行设计。这种扩音机使用四只FU—7作并联推挽，从表2.1（见1978年第11期“输出变压器简易设计”一文）可知，屏压为600伏，最大屏流为400毫安时，输出功率可达150瓦。
1．确定阻流圈电感量 从表4.1中可查出，推挽功率放大级波纹系数允许为（0.5～3）％，我们取2％。由于150瓦扩音机末级高压使用L型滤波电路，滤波电容为10～16微法（R—150型扩音机为10微法），所以可利用公式（4.1）来计算阻流圈的最小电感量L=1.19／r\(_{L}\)·C=1.19／0.02×10≈6亨利。
2．确定线圈最大电阻值 因为U\(_{0}\)=1.1 U0′=1.1×600=660伏；I\(_{0}\)=1.1 I0′=1.1×0.4=0.44安。当阻流圈最大压降为U\(_{0}\)的5％时，根据（4.5）式可得到RM=0.05 U\(_{0}\)／I0=0.05×600／0.44≈68欧。
3．确定铁心型号、规格 当LI\(_{0}\)\(^{2}\)=6×0.442≈1.16时，可从图2中查出D42型硅钢片有空气隙时的起始等效导磁率μ＝102。根据公式（4.6），可求出铁心结构常数为A＝L／R\(_{M}\)·μ=6／68×102≈86×10\(^{-}\)5。从铁心规格表中可查出GEIB35×52型铁心可满足要求。这时，Sc=16.6厘米2，ι\(_{c}\)=20厘米。
4．确定线圈圈数 根据公式（4.7），线圈圈数为
N＝8.92×10\(^{3}\)\(\frac{\sqrt{I·ι}}{_{c}}\)μSc=8.92×1036×20;102×16.6≈2600匝。
5．确定导线直径、型号 取j=2.5安／毫米\(^{2}\)，根据公式（4.8），d=0.7\(\sqrt{I}\)\(_{0}\)=0.7·0.44≈0.47毫米。查高强度漆包线规格表（见本刊1975年第4期），取QZ－1型漆包线，可得d′=0.51毫米，S=0.1735毫米2，ρ=105.2欧／千米。
6．确定最佳空气间隙值 根据公式（4.9）求出：f\(_{m}\)=I0·N／ι\(_{c}\)=0.44×2600／20≈57.5（安·匝／厘米）。从图1中查出辅助值y=0.011，根据公式（4.10）就可求出最佳空气间隙值δ=y·ιc/2=0.011×20／2=0.11毫米。
7．线圈电阻的验算。根据公式（4.11），平均每圈导线的电阻为r=〔2（L\(_{0}\)＋B）+πL1〕）ρ×10\(^{-}\)6=〔2（35＋52）＋3.14×22〕×105.2×10-6≈-0.026欧。则线圈的总电阻为R=rN=0.026×2600≈67欧。因为R＜R\(_{M}\)，所以设计结果满足要求。（李龙）
