电视机在使用时调整得好坏，直接影响着接收效果。有的人买了电视机因不会使用，请别人把各旋钮位置调整好，自己就不敢动了；也有的人因不会调整，出不来图象和伴音或图象、伴音质量不好，就误认为电视机有了毛病，送去修理，带来不必要的麻烦。为此，我们给初学开电视机的人介绍一下电视机调整使用知识，以帮助他们尽快地了解、掌握使用电视机的方法。
旋钮的调节方法
电视机上用的旋钮种类很多，有的是连续调节，有的是跳变式调节，下面来分别地介绍一下它们的调节方法。
连续调节 电视机的旋钮大部分采用连续调节的方式，如通过改变可变电阻（电位器）、可变电感、可变电容等元件的数值，来达到连续调节的目的。

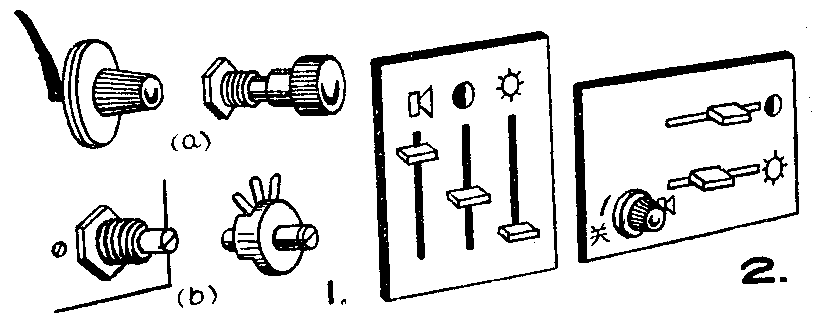

1．电位器的调节：常用的电位器有圆形电位器和滑动电位器两种。圆形电位器上装的旋钮通常是圆形的。为了旋转方便，在旋钮的圆柱面上刻有突筋如图1（a）。也有的圆形电位器上不装旋钮如图1（b）所示，调整时用改锥插进转轴上的槽口来回转动。圆形电位器的调节角度约为270°，顺时针转动时调节量增大，逆时针则减小。调节时，若遇有阻力，说明已调到边缘；若旋转角度不足并有阻力，应检查机壳和旋钮是否卡住；若调节范围大于一圈，应检查旋钮是否松脱。
滑动电位器上安装了长方形或扁形的推钮如图2所示。滑动电位器水平方向装置时，向右移动调节量增大，反之则小；垂直方向装置时，向上移动调节量增大，反之则小。

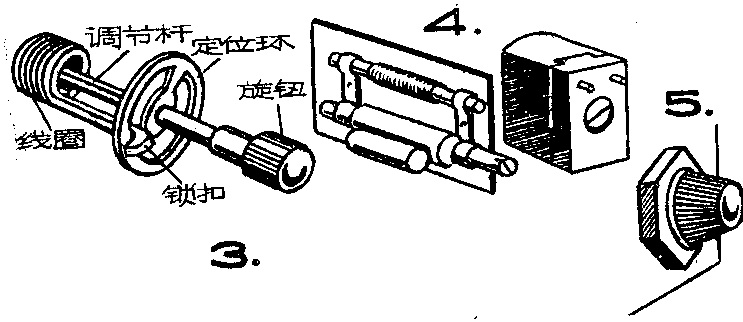

2．调节可变电感：有的电视机用行频线圈的磁心来调节水平同步。通常在这些磁心上装有调节杆，旋钮就套在杆上如图3所示。由于线圈的骨架上带有锁定位置，所以调节磁心时，只能旋转一圈。这种电视机在出厂前已将磁心调整在行频同步范围内，使用时当行频不稳或图象偏向一边且在一圈内转动磁心仍无法同步时，可将调节杆轻轻向外拉出（不宜过猛，以免损坏），使定位环脱离锁扣。这时调节杆虽可连续转动，但最好在3圈以内进行调节。如向一个方向移动仍无法同步，可向相反方向旋转。有的行频磁心没有调节杆，可直接用改锥对准磁心的槽口进行调节。另外，常见的水平线性调节器也是用改变电感的方法来调节行线性的。这种调节器有两种结构：一种是开启式的，另一种是封闭式的，见图4。水平线性调节器均装置在机内，当允许用户在机外调节时，在机壳后盖板开有圆形小孔，可用改锥调节。开启式结构调整角度约为180°。封闭式结构调节时允许连续转动而无定位，但由于在一圈内线性最好有两点，所以调节范围也是半圈。有的电视机如上海牌104型电视机用水平幅度调节线圈（改变电感量）来调节水平幅度，而不用电位器调节。该旋钮放置在机座的右下角，外形见图5。调节行程为1.5～2圈，顺时针方向旋转行幅增大。
3．可变电容调节：这种调节方式一般用于电视～收音两用机中作收音调谐用，它的使用方法与收音机相同。
跳变式的调节 这种调节均通过各种开关来进行。
1．带开关电位器：它是将开关和电位器组合在一起，开关部分常用来控制电源的通断，电位器部分用来控制音量。带开关电位器通常在它的旋钮的左侧注有“关”、“关·音量”、“开关／音量”的字样如图6所示。开启时，将旋钮顺时针方向转动至有“喀”声，说明电源接通，再继续顺时针转动音量增大。关机时，将旋钮逆时针转动听到“喀”声，说明电源已切断。有的电视机利用这种开关电位器来控制电源的通断和亮度。
2．推拉式开关电位器。它的外形、作用与上述开关电位器一样，所不同的是开关的通断是通过旋钮的拉出和推进来控制的，拉出为开，推进为关，可以在旋钮的任意位置将旋钮拉出和推进。这种旋钮的旁边注有“拉——开”字样。

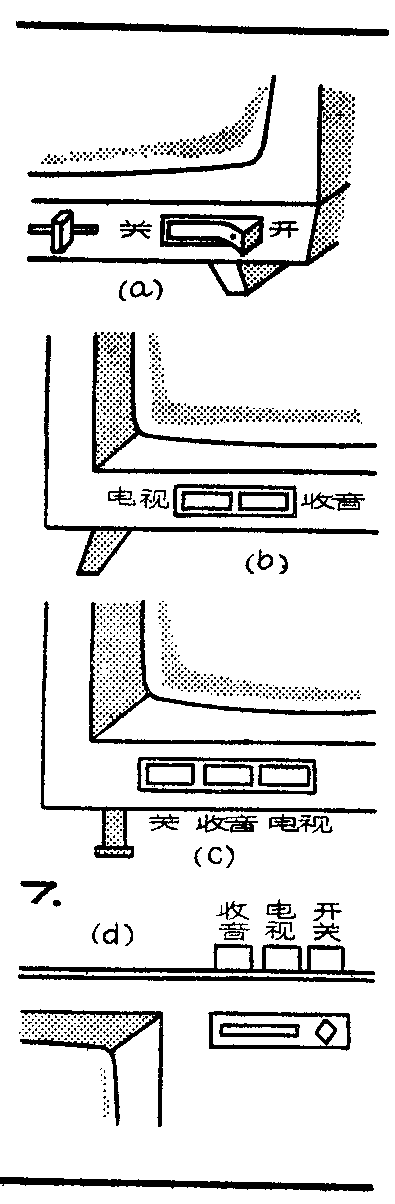

3．琴键开关（也称为按键开关）：它的造型美观（很象钢琴或风琴的琴键），多装置在电视机的正面醒目部位，常用来作为电源开关、电视～收音转换开关、音调调节和频道预选按钮。它可以由单个或多个按键组成。单键的琴键开关在国产电视机中使用较少，而常用的是一种外形很象跷起的船首的船形开关，见图7（a），使用时可分别按动按键的两端，来控制电源的通断。两个按键的开关见图7（b），主要用来作为电视和收音的转换开关（本身不带电源开关）。三个按键的开关在结构上有两种，一种如图7（c）所示。按下“电视”按键，电源接通，电视部分工作。转为收音时，按下“收音”按键，电源接通（此时“电视”按键跳出）。关机时按下“关”的按键，切断电源（此时其余两个按键跳出。另一种三个按键开关如图7（d），电源的接通与断开由一个按键开关控制，另外两个键作为收音与电视的工作选择开关。有的电视机还用三个按键开关分别作为“高音”“高低音”“低音”选择开关，需要使某一部分音调提升时可按下相应的按键。

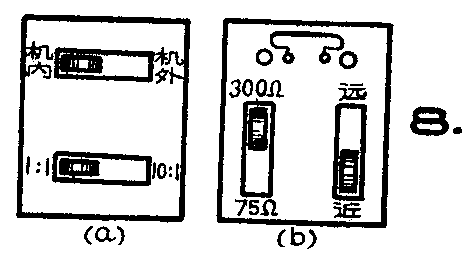

4．拨动开关：它常置于电视机机壳的背面和侧面，作为天线的“机内～机外”转换开关如图8（a）所示。当使用机内单根75欧拉杆天线时，拨动开关拨向“机内”；用室外天线（300欧）时，开关拨向“机外”。它下面设置的是“天线衰减开关”。当电视机离电视台较远时，应将此开关置于“1：1”端，这时天线上接收下来的信号未经衰减而送入电视机。当电视机离电视台很近时，此开关应置于“10：1”位置，这时天线收到的信号被衰减至1／10后送入电视机，这样可以防止信号太强影响电视机正常收看。也有的电视机把这部分开关标志为“300Ω～75Ω”、“远～近”如图8（b）所示。
插孔（插座）的使用 电视机上使用的插孔有下面两种：
1．天线插孔：一般都是两孔，可用来接插外接天线。接插时，将天线插头的两个插脚分别插入两个插孔中。

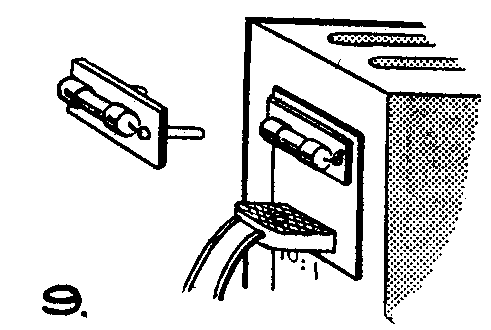

有的电视机的天线插孔有4个，其中有一对插孔为“天线衰减插孔”（10：1），用于近距离接收。有的电视机的插孔式衰减器还配备有阻抗匹配电阻，当天线插在10：1插孔时，应将匹配电阻插入1：1插孔内如图9所示；若将天线插入1：1插孔时，阻抗匹配电阻应插入10：1插孔内。
2．直流电源插孔：有的电视机装有直流电源插孔，插入时应注意电源的极性。用直流电源时应将“交流～直流”转换开关拨向“直流”。直流电源可用蓄电池供电。一般因干电池容量太小，仅能供给“电视～收音”两用机的收音部分。
高频调谐器的调节 高频调谐器由频道选择和频率微调两部分组成。按其调谐方法可分为以下三种：

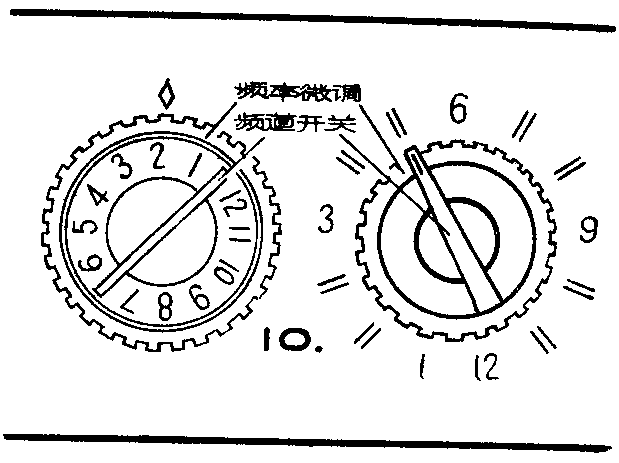

1．机械调谐式：这种调谐方式的频道转换是由改变机械开关的触点来完成的。频道选择开关和频率微调用套钮组装在一起见图10，中心旋钮为频道选择开关，上面有柄，转换频道时用的力矩较大。外圈的套钮用来作频率微调，为旋转时方便，上面都有凸筋，调节时沿圆周方向转动。
频率微调的结构分为两种，一种是公共微调，另一种是独立微调。公共微调是各频道间共用一个频率微调。它可以连续转动，无定位，在一周内有两个图象的最佳点，所以调节时不必重复连续转动。每次转换频道时都需要重新调整频率微调旋钮。在独立微调结构中，各频道的频率微调磁心是分开的。平时频率微调旋钮齿轮与各频道的微调磁心的齿轮脱开，不影响频道开关的转换。当调节微调旋钮时上述两齿轮吻合，调节好后即行脱开。调整好以后，再用此频道时，就不必重调微调了。独立微调中齿轮的吻合有人工和自动两种。人工吻合的独立微调在调节时，将微调旋钮轻轻向机壳按紧并转动，它的行程为2～3圈，定位不很明显。使用中，若有齿轮滑动的感觉或图象变化不明显时，应立即停止向前转动，以防齿轮磨损。自动吻合的独立微调调节时，旋钮不必推进，当微调旋钮左右转动时，齿轮即自动吻合。

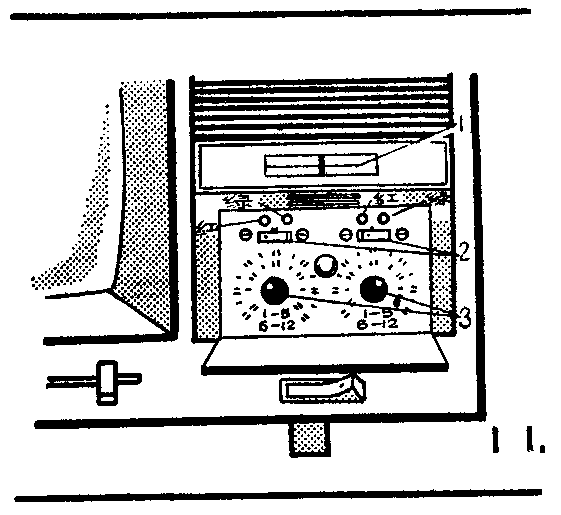

2．电调谐式：大多用在彩色电视机中，国产金星牌B23—1型黑白电视机也采用了这种装置，它的频道预选器由选台按钮、波段开关、频率调谐旋钮组成如图11所示（波段开关、频率调谐旋钮在小门内），分为左、右两路，每路都有12个频道。当按下左边的选台按钮时，把它下面的波段开关推向左边时（红点），相对应的频率调谐旋钮可在1～5频道内任选频道。波段开关推向右边时（绿点），调谐旋钮可在6～12频道内任选频道。同理对于右面一路预选器也可以在12个频道内任意预选。如果当地有两套电视节目（如2、8频道），可以先用左边一路，把左边的选台按钮按下，再把它下面的波段开关推向绿点，旋动频率调谐旋钮至“8”（大致参考位置），使图象、伴音最佳；然后再按下右边的选台按钮，把它下面的波段开关推向左端（红点），旋动频率调谐旋钮至“2”，使图象、伴音质量最佳，两个频道就算预选好了。下次再用时，只要根据需要按选台按钮即可，其它不要调整。
3．电容调谐式：少数电视机中有采用的，如青松牌902型电视机，它的频道转换是由改变一个双连可变电容的容量来实现的。将12个频道分成1～5、2～6两个波段，由一个波段开关来选择。它的调谐旋钮如图12。当波段开关置于1～5频道时，调谐旋钮顺时针旋转可在1～5频道内任选一台。同理，波段开关置于另一波段时，调谐旋钮在6～12频道内选台。
接收时旋钮的调整
上面介绍了旋钮及其调节方法，下面谈谈新买来的电视机初次使用时应进行的调整。
开机前的调整过程 大致如下所述。

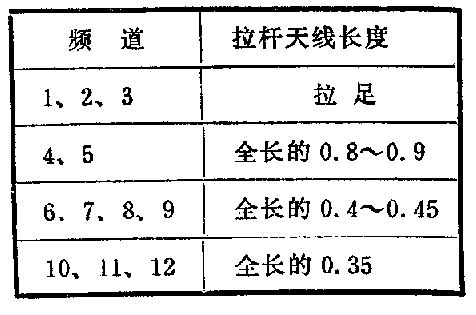

1．天线连接：在电视机距电视台较近时（10公里以内），可以使用机内拉杆天线，先将拉杆天线拉出，拉出的长度和频道的关系如表所示。
用单根拉杆天线时，天线方向可任意放置。用双根拉杆天线时，两根天线大约成90°夹角，并使夹角的平面对准电视台。如用室外天线时，应将天线插头插入“300Ω”插孔中。天线选择开关视所用天线为拉杆天线或室外天线而置于“机内”或“机外”。天线衰减开关一般可置于1：1位置，如离电视台很近，可置于10：1。
2．频道选择：采用机械式高频调谐器时，将频道开关扳向所接收的频道；如电调谐式，先按下一个选台按钮，并将波段开关拨向所接收的频道的波段；采用电容调谐器时也同样调整。
另外，还要注意到“收音～电视”旋钮应置于“电视”；“交流～直流”开关置于“交流”。
开机后的调整过程 包括以下几个步骤：
1．调亮：先把电视机的电源插头插上，然后打开电源开关，将音量电位器调节至中间位置，稍等片刻，待管子灯丝加热后，逐渐调节亮度旋钮，使显像管亮度逐渐增大至适当亮度。
2．调出初步完整的图象：逐渐增大对比度旋钮，调节频率微调旋钮使屏幕上出现图象或黑斜条并调至黑白对比度最强位置，此时若图象为黑斜条和多重的重叠及左、右两幅如图13中的（a）、（b）、（c），说明行不同步；若同步不稳、上部或整个图象扭曲、左或右出现黑边（有时为白色虚影）如图13（d）、13（e）、13（f）所示，说明行同步未调至最佳位置；若图象向上或向下移动较快有多重图象如图13（g）、或有时产生对折叠在一起如图13（h）、或成为上、下两幅图象见图13（i），这些都说明场不同步。（未完待续）(诗卫)
