我利用残次品JK触发器，做了一种长延时继电器，它的特点是延时范围广，从3分钟到20小时以内可调，并且可以方便地做到任意长延时。

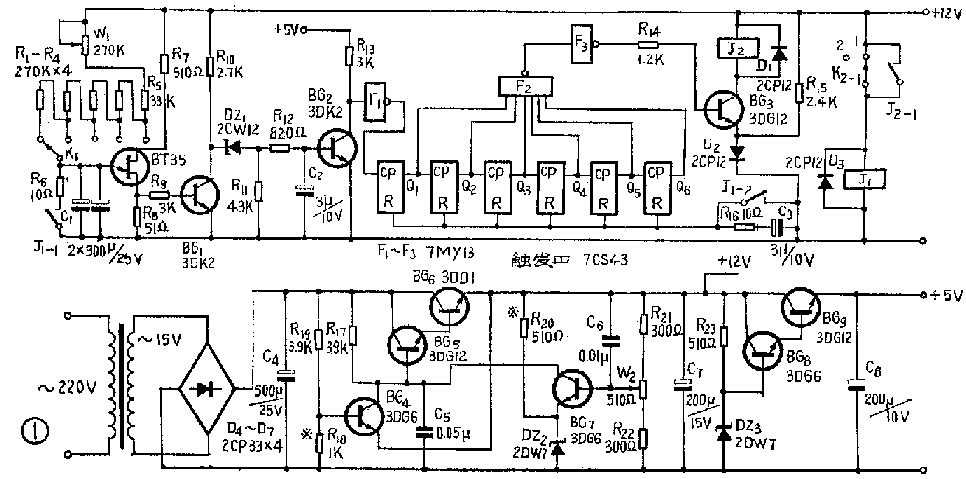

电路如图1所示。它是由弛张振荡器、放大、电平转换、整形、计数器、鉴别放大、执行机构（继电器）及稳压电源等部分组成。由单结晶体管和电容器C\(_{1}\)、电阻R1—R\(_{5}\)等组成的弛张振荡器，定时发出时钟脉冲信号，送到由六个触发器组成的计数电路，计数到一定时间以后执行机构继电器动作，达到延时动作的目的。
接通电源后，继电器J\(_{1}\)通电，它的两对常开触点闭合，触点J1-1使电容器C\(_{1}\)短路，单结管BT35不能导通；J1-2使触发器清零。然后打开开关K\(_{2}\)-1，J1继电器断电，它的触点断开，延时就开始了。当BT35还没有导通时，BG\(_{1}\)截止、BG2导通，BG\(_{2}\)集电极输出为低电平（小于0.4V），所以与非门F1输出为高电平。当电容器C\(_{1}\)两端电压充到BT35的峰点电压时，BT35导通，C1通过BT35的e—b\(_{1}\)向电阻R8迅速放电，产生正脉冲使BG\(_{1}\)导通、BG2截止，这时F\(_{1}\)输出为低电平。当C1放电电压降到BT－35的谷点电压时，BT－35截止，又恢复BG\(_{1}\)截止、BG2导通的状态。所以C\(_{1}\)每放电一次，F1就输出一个负方波脉冲，作为时钟脉冲信号送到由六个JK触发器组成的计数电路。时钟脉冲的下降沿使触发器翻转，计数器最多可计数为2\(^{n}\)－1（n为触发器级数）。我用的单结管η=0.76，电容器C\(_{1}\)=600μf，由开关K1选择充电电阻（R\(_{1}\)—R5），再细调电位器W\(_{1}\)，振荡脉冲周期可在约3秒至19分钟范围内变化。如果调整振荡脉冲的周期等于10分钟，那末经四级触发器组成的计数器计满数后的延时为10×（24-1）=150分钟；五级为10×（2\(^{5}\)-1）=310分钟；六级为10×（26－1）=630分钟……。可见增加一个触发器，延时就约长一倍。我做的电路用了六个触发器，所以只有当第63个时钟脉冲信号来到后，六个触发器的状态才能是“111111”。这时与非门F2输出低电平，F\(_{3}\)输出高电平，BG3导通，继电器J\(_{2}\)吸合。它的一对触点用来控制外接负载，另一对触点J2-1闭合，又使继电器J\(_{1}\)吸合，重复上述过程，如此循环，就实现了J2间歇定时动作。
电容器C\(_{1}\)选用漏电小、容量稳定的钽电容。W1用线性电位器，R\(_{1}\)～R5选用金属膜电阻。BG\(_{1}\)～BG3的放大系数β≥40。BG\(_{2}\)的饱和压降Vces＜0.4V。J\(_{1}\)、J2是用内阻为450Ω、电流不大于20mA的灵敏继电器。与非门F\(_{1}\)～F3可选用任意型号的DTL或TTL与非门，触发器也可以用7CS21、23等。

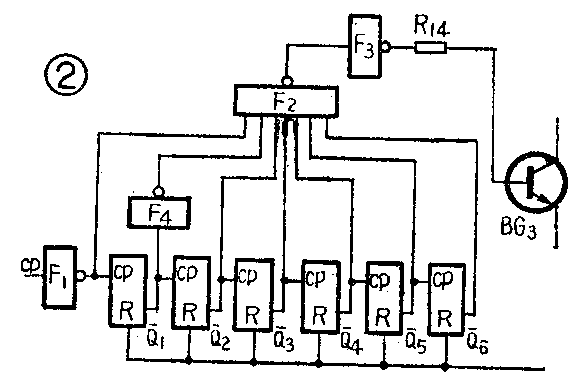

这个电路中用的JK触发器，除了必须有电源端和CP端外，其它还残存一个Q或Q-端及一个R或S端的都可以用。几种使用方法是：（1）只有R端和Q端，电路如图1；（ 2）只有S端和Q-端，可用图1形式，只要把S端代替R端，Q-端代替Q端；（3）只有R端和Q-端，触发器部分电路见图2；（4）只有S端和Q端，用图2形式，只要把S端代替R端，Q端代替Q-端。（柳州市第三中学 刘涌）
