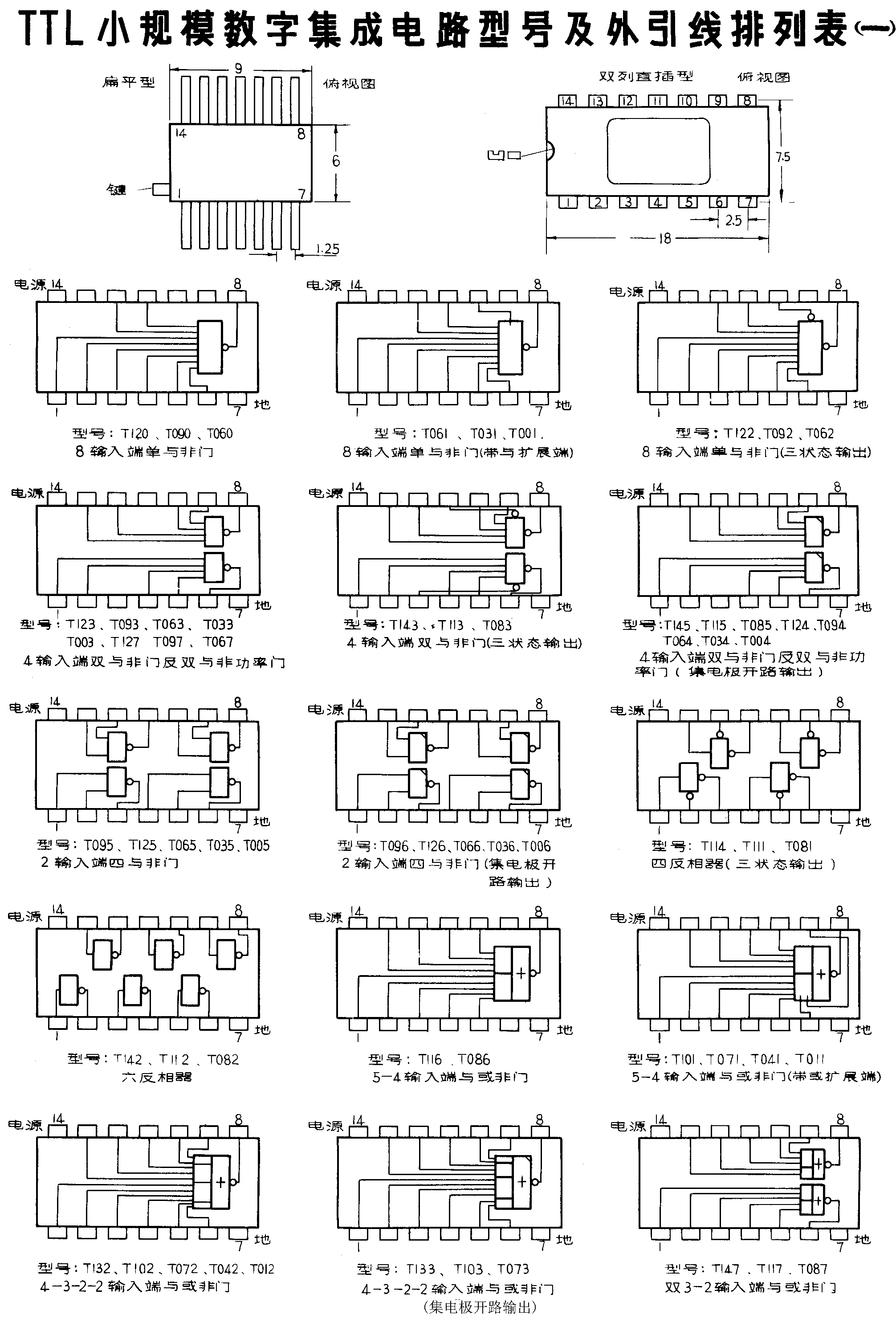

我国TTL小规模数字集成电路型号、逻辑及其外引线排列的国家标准业已制订，并已开始执行。集成电路的系列化、标准化、通用化，为设计、维修和产品管理提供了极大的方便。为便于读者使用和查阅，现将部颁TTL小规模集成电路全部品种的型号、逻辑及外引线排列于表一、表二中（表二将在一九七九年第二期封三上刊登）。
一、表中所用逻辑符号除三状态电路的逻辑符号需待颁发外，其余全部为部颁标准符号。
二、我国部颁TTL小规模数字集成电路产品除双JK触发器采用16条外引线外，其余全部为14条外引线，且不论外壳形状（双列、扁平……）和结构（陶瓷、塑料……），以及系列（高速、中速、低速……）如何，其外引线排列位置全部一致。
三、表中所列外引线排列方向：按部标规定是将电路正放，具体地讲就是将电路的凹口或键位于俯视图左侧，由左下角起按逆时针方向，依次为1，2，3……。
四、不论任何品种，电源均安排在左上角最边一条外引线上；地线均安排在右下角最边一条外引线上，例如表一中的中速8输入端单与非门电路，型号T060，其电源在14脚，地在7脚。
五、凡闲置的外引线（俗称“空脚”）除与外壳有机械上的联系外，不得与心片或其它外引线有任何逻辑上的联系或TTL电路所不允许的电气联系。
六、表中型号的命名及其对应的系列，例如T060为中速8输入端单与非门电路；T143为甚高速4输入端（三状态输出）双与非门电路……，读者可查阅部颁SJ611—77《半导体集成电路型号命名方法》。（路民峰）
