这里我们介绍一台用一只晶体三极管来完成放大和检波任务的单管收音机，它的线路简单，装置容易，很适合刚刚开始学习无线电的少年儿童制作。
这台单管机在北京用耳塞机收听，可以听到北京的五个电台播音，如果加上一根一米多长的拖线还可以听到附近省市的电台播音。
工作原理
这台单管机的电原理图见图1。它是利用晶体三极管发射结单向导电作用进行检波的。我们给发射结加上较低的正向偏压（0.1伏左右），当高频信号负半周加到基极上的，基极偏流增大，集电极电流也跟着增大，这时晶体三极管导通；当信号正半周加到基极上时，使发射结上加上一个反向偏压，这时集电极电流被截止，也就是说高频信号只有半周能够通过集电极，从而完成了检波作用。由于高频信号是加在三极管的基极和发射板上，而输出的信号是从三极管集电极取出，所以在三极管检波的同时还能具有放大作用，使耳机能发出响亮的声音。
电容器C\(_{2}\)是高频交连电容，C3是高频旁路电容。
元件选择
1．磁性天线：采用10×100的扁磁棒，用七股纱包线绕70圈，在近尾端6圈处抽一个头（线圈1、3端之间为70圈，2、3端之间为6圈）。
2．可变电容器：采用2×270微微法的密封双连可变电容，用其中的一连。当然用其它类型的单连也都可以，只要底板装得下就行。
3．电阻R：它的阻值为270千欧，采用\(\frac{1}{4}\)或1;8瓦的碳膜电阻。当采用不同类型和放大系数不同的三极管时，R的阻值应适当选择。
4．三极管；采用3AG1型（PNP型锗管），放大系数β为150。其它类型的高频三极管也都可以用，如3AG11、3AG12、3AG13、3AG14、3AG21、3AG22、3AG23、3AG24、3AK13、3AK9、3AK20等，放大系数β最好选择大一些，因为电源电压只有1.5伏，β高些声音可以大些。一般β在50～150之间的晶体三极管都可以用。
5．固定电容器：C\(_{2}\)是小型电解电容器，它的容量是10微法，耐压为6～16伏。C3是1000微微法的瓷片电容。
6．耳机：采用直流电阻为800欧的耳塞机。
7．天线：找一根1米长多股塑料线。
8．电池：采用五号电池一节。
制作说明
为了初学者能够很顺利地仿制这台单管机，我们采用了一些大家都很容易找到的材料，如底板采用五合板（三合板、木板也可用），支架采用铁皮，接线片和螺丝钉采用图钉。

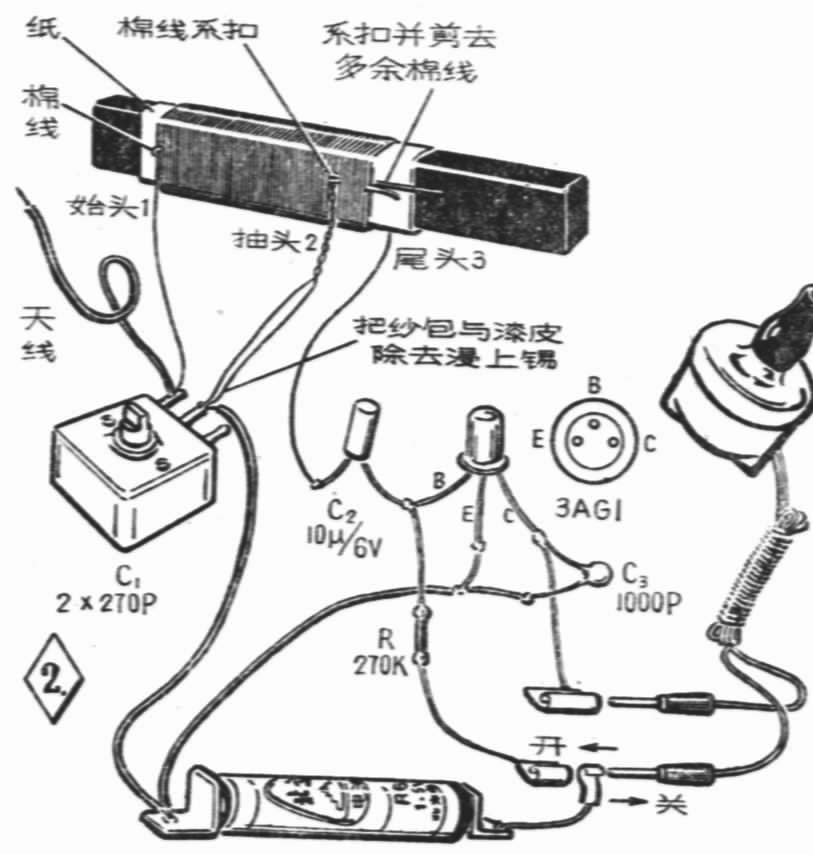

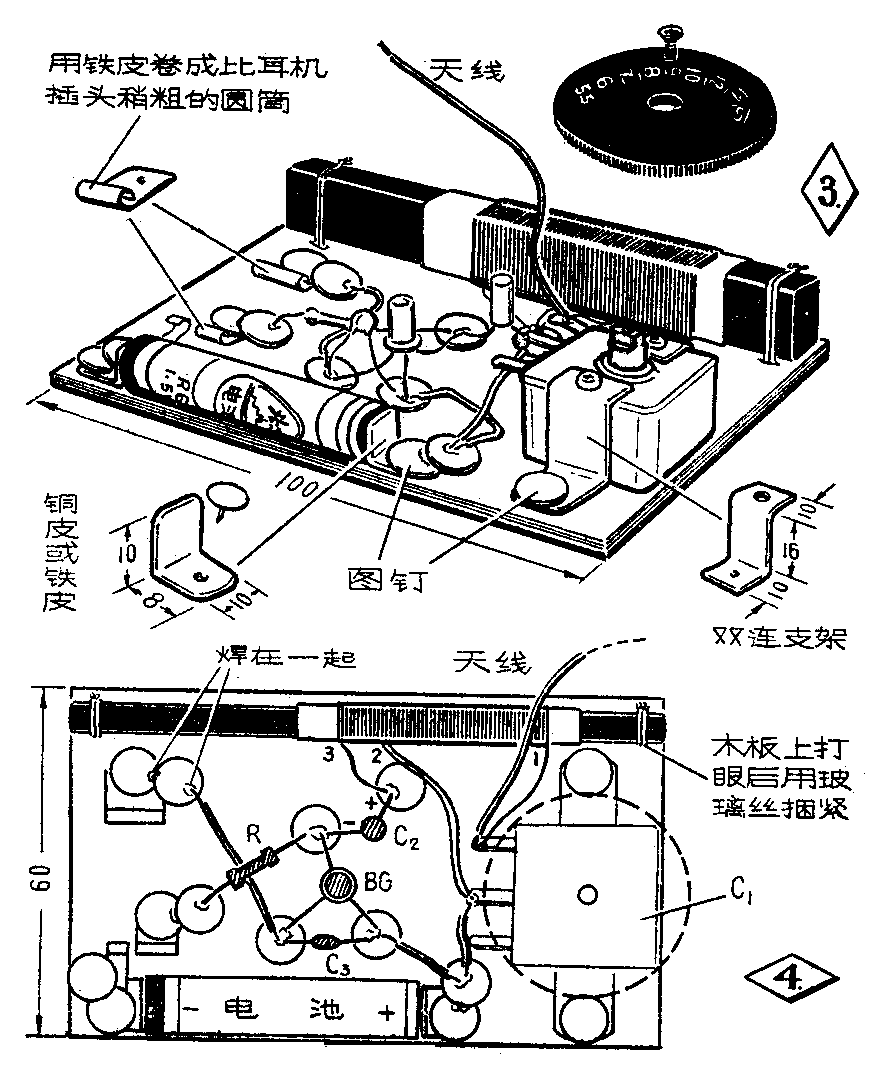

有些初学者对元器件的电符号不熟悉，我们画出了与图1对应的实物连线图（图2），初学者可以把图1与图2对照着看，这样很快就能记住元器件的电符号。在动手焊接时，可参看实物装配图（图3、图4）。

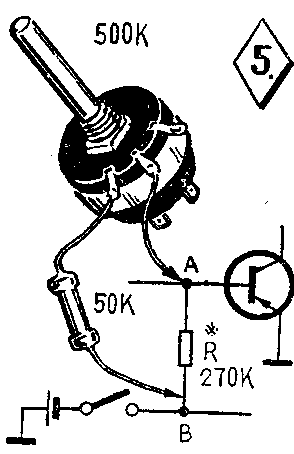

单管机装好后只要线路正确就可以收到本地强力电台的广播。为了使收听效果最好，可用一个500千欧的电位器串联一只50千欧电阻后接到图5中A、B两点，把电阻R去掉，调电位器到声音最大时停下，量一下电位器和50千欧固定电阻串联的总阻值，换上一只等于总阻值的固定电阻就可以了。如果有万用表，可在调整电位器时测量集电极电流，待集电极电流为0.2～0.5毫安就算调好了。（沈征）
