凯歌4B9型汽车收音机

🏠 首页 《无线电》杂志 1979年 🔗 第1期 🔗 第20页 水平 🔗

凯歌牌4B9型汽车收音机是上海无线电四厂生产的一种中波晶体管收音机,专供小轿车和各种客车内收听广播之用。有4B9-1型自动调谐式和4B9-2型手动调谐式两种。拉杆天线与收音机之间用高频同轴电缆连接。扬声器为5"×7" 椭圆形恒磁动圈式,装在机外,通过电缆与收音机连接。

一、性能简介

额定输出功率3瓦。实际灵敏度约25微伏。自动调谐起始值约200微伏;自动调谐准确度小于3分贝。选择性大于30分贝。整机频率特性在电压不均匀度10分贝时,频响不窄于150~3500赫。电源是利用汽车发电机或蓄电池供电,标称电压14伏,电压波动范围为11~14.8伏。电源消耗:无信号时约0.3安;3瓦输出时约0.7安。

二、电路工作简述

本机由高频放大器和低频放大器两个部件组成,分别装在铁制机壳内,两部件用13心插头座连接。整机电原理图见图1。

图1
图1 🔍原图 (2576×1240)

电台信号由天线收下来后,送到高频放大管BG\(_{1}\)的基极进行高频放大。放大后送到混频管BG3的基极,另外由本机振荡管BG\(_{4}\)产生的本机振荡通过C13注入混频管BG\(_{3}\)的射极,在BG3的集电极负载中频变压器B\(_{1}\)上就可得到465千赫中频信号。通过中放管BG7、BG\(_{12}\)作二级中频放大后由二极管BG15进行检波,从R\(_{46}\)上取出音频信号,由W2控制音频电压大小,以调节音量。然后送到BG\(_{16}\)作低频预放。该级放大级采用射极输出电路,目的是提高二中放的电压增益,使调制度大时,失真小一些。音频信号从它的射极输出,通过电缆送到低频放大器部分进行低频放大。W和C51是音调控制电路。

三、电路特点

1.自动调谐寻台:只需按一下按钮,收音机里的电动机就马上启动,指针就向左或向右移动,遇到电台处,电机自动停下来,指针就停在这个位置,收听广播。

本机的自动调谐是靠同步调节高放、混频和本振三个线圈的电感来实现的。这种调感式的调谐回路较调容式的机震要小。这在振动厉害的汽车上,“调感式”的优越性尤为突出。调感式收音机的天线与收音机的输入回路的连接也比较方便,因为回路的电容是固定不变的,在计算输入回路电容时,就可以方便地直接把同轴电缆的电容加进去,而不必担心无线连接电缆的电容影响调谐回路。

三个调感线圈Q\(_{2}\)、Q4、Q\(_{6}\)的磁心连在一块滑块上(见图2示意图)。滑块移动,带动三个磁心一齐同步地移动,同时带动指针移动。而滑块则是通过一套齿轮和螺杆由电动机来带动。

图2
图2 🔍原图 (740×663)

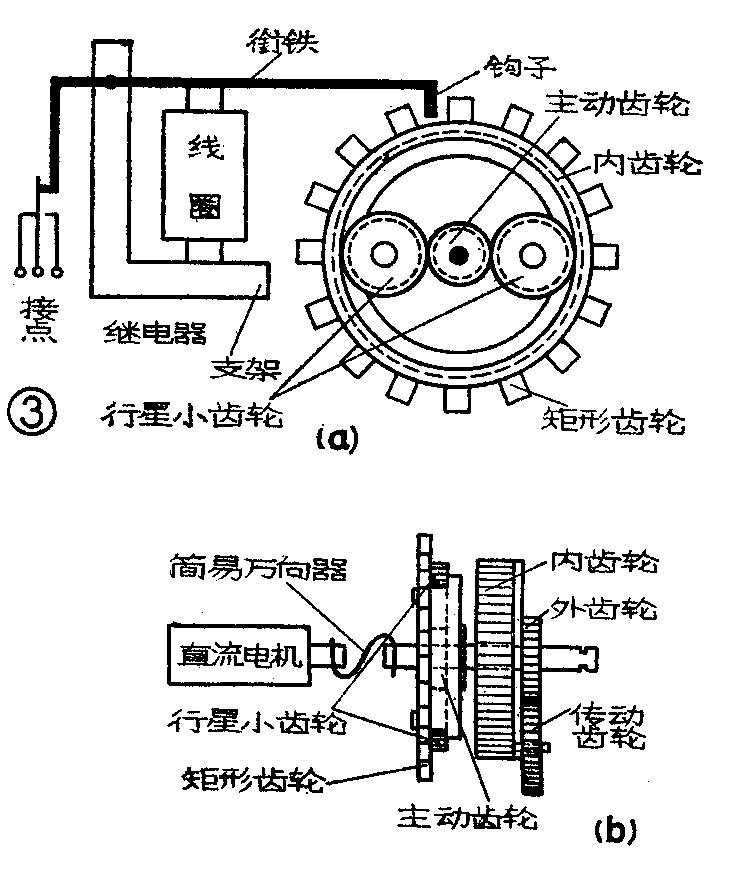

当按下启动按钮AN\(_{1}\)时,继电器J通电吸合。继电器的勾子勾住行星齿轮外面矩形齿齿轮(见图3a),同时将电机电源接通,使电机转动,带动主动齿轮,并通过两个行星小齿轮传动,带动内齿轮转动。再通过内齿外侧的一只小齿轮(图3b和过桥齿轮、螺杆,使滑块移动,达到自动选台的目的。

图3
图3 🔍原图 (740×880)

当接收到一个电台信号时,触发器工作(详见下述),切断继电器电源,勾子释放,电机电源也切断,滑块停在这个位置,就可收听广播了。电机停电后,由于惯性还要移动,滑块不能及时停住,就要影响电台调谐的准确。所以这里采用了如图3b所示的传动系统。当继电器勾子释放时,矩形齿齿轮由于没有勾子勾住,在电机停电后惯性转动时,矩形齿轮会通过行星齿轮被主动齿轮带动而转动,因它的转动力矩很小。但内齿轮(图36为看得清楚把它画成和矩形齿轮脱开)和其他传动齿轮始终吻合,要求大得多的转动力矩才能带动。这两种情况的综合结果,使内齿轮不会受电机惯性转动的影响,能及时停转,从而使滑块也能及时停住,达到准确停台的目的。矩形齿轮的转动随着电机转动惯性逐渐消失而停止。

如不需自动选台,可用手转动调谐旋钮,直接使螺杆转动,带动滑块移动来选台。这时继电器不动作,它的勾子与矩形齿轮脱开,虽然也带动减速齿轮和过桥齿轮转动,但不会带动电机转动,所以手动调谐时力矩比较小,不感到吃力。这是行星齿轮的另一个作用。

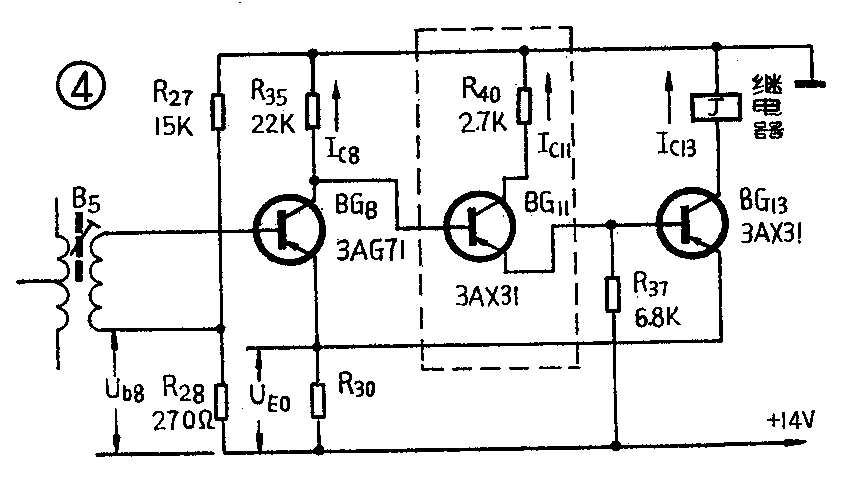

上面分析了自动选台的机械传动过程。但收到电台后,还要靠电路控制作用使继电器马上释放、电机停止转动。控制电路是由BG\(_{8}\)、BG11、BG\(_{13}\)组成的射极耦合双稳态电路,即所谓斯密特触发器。有关电路请看图4(31页)简图。

图4
图4 🔍原图 (842×493)

触发器末级带动继电器J动作,要求输出功率比较大,而触发器前级BG\(_{8}\)的输出电流比较小,推不动末级,因而在触发器末级前面又加了一级射极输出级BG11作电流放大,见图上虚线方框内部分。

开机时,从图1电原理图上可以看到触发器不通电,因而不工作。当按下选台按钮AN\(_{1}\)时,继电器J通过R43接到14伏电源上,继电器J通电,吸合,其接点把触发器电源接通,形成图4(31页)的简化电路。如果这时释放按钮AN1,R\(_{43}\)脱离电源,但BG13集电极电流流过继电器J,所以继电器仍然吸合,保证电机和触发器的电源不断开,这是通常所谓的“自锁”作用。

BG\(_{13}\)的射极电流流过R30,在R\(_{3}\)0上产生一个压降UEO。这时由于BG\(_{8}\)的基极电位Ub8比发射极电位U\(_{EO}\)高,因而是截止的。当收到电台信号(一般天线输入信号不大于200微伏)时,二中放BG12集电极所接中频变压器B\(_{5}\)的次级就感应到一个信号。这个信号在负半周时与Ub8叠加,致使BG\(_{8}\)的基极电位更负,低于发射极电位UEO时,BG\(_{8}\)开始导通,产生集电极电流IC8。IC\(_{8}\)流过R35,在R\(_{33}\)上产生电压降,因而BG8的集电极,即BG\(_{11}\)基极的负电位下降(偏向正),使BG11的集电极电流IC\(_{11}\)减小。由于IC11流过R\(_{37}\),在R37上的压降也减小,使BG\(_{13}\)的基极电位偏向正,所以BG13的集电极电流IC\(_{13}\)也减小。这是一个雪崩过程,使原来截止的BG8变导通,导通的BG\(_{11}\)、BG13变截止。BG\(_{13}\)截止后,没有电流流过继电器J,J释放,电机停转,达到自动停台的目的。

K\(_{2}\)(图1)是换向开关。当滑块移到尽头时,通过机械传动,使K2的刀从一组接点转换到另一组接点,直流电机D所接电源极性改变,从而改变电机的旋转方向,也就起到了自动改变滑块移动方向的作用。此外,还有向左和向右的两个换向按钮,按下按钮,通过机械传动、触发电路翻转,也能达到手动换向寻台的目的。

R\(_{18}\)、R19、R\(_{24}\)是阻尼电阻,使电机转动较为平稳。C22、C\(_{23}\)用来抑制电机的火花干扰。电机在换向时电流变化比较大,会产生一种干扰,在触发器输入端产生一个触发信号,使触发器误触发,所以加了BG9、BG\(_{1}\)0,以阻止充电正脉冲加到BG13基极,而只允许放电的负脉冲加到BG\(_{13}\)基极。这样,在干扰产生的同时,有负脉冲加到BG13基极,就能使BG\(_{13}\)继续维持导通状态,避免干扰引起误触发。

此外,在继电器吸合,电机通电转动的同时,继电器的接点还切断了低频放大器功放管的电源。这样,在电机转动时,喇叭中不会发出电机转动时的火花干扰噪声。(水平)(待续)
