为了配合教学，我们制作了两管发射机。它能把老师的讲话声音发送出去，发射出去的信号被放置在附近的收音机所接收，还原出老师的讲话声音。由于演示效果明显，能够帮助同学们更好地了解无线电广播过程。
工作原理

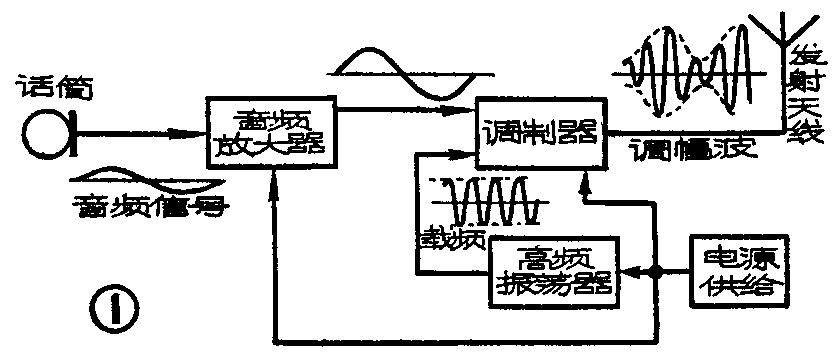

发射机的方框图见图1。它是由音频放大器、高频振荡器、调制器及发射天线等部分组成的。人的讲话声音经过传声器送到音频放大器进行放大，放大后的音频信号调制在载频信号上，已调信号由发射天线发射出去。

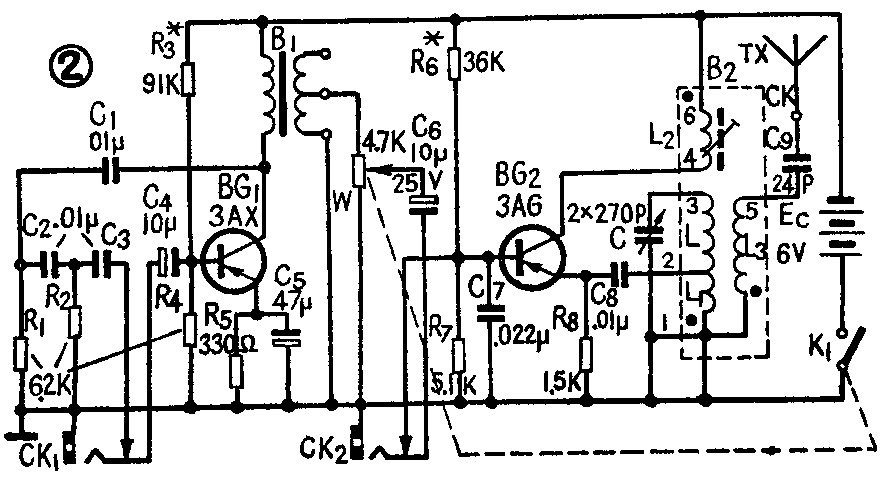

发射机的具体线路见图2。BG\(_{1}\)等组成音频放大器。当从CK1插孔插入话筒时，人们对着话筒讲话，音频信号经C\(_{4}\)耦合至BG1的基极进行放大。当不插话筒时，音频信号从BG\(_{1}\)输出后，经C1、C\(_{2}\)、C3、R\(_{1}\)、R2和BG\(_{1}\)的输入电阻组成的三节移相网路加到BG1的基极。由于经过移相，基极输入信号比集电极输出信号超前180°，形成正反馈，BG\(_{1}\)起振，输出约1000赫的音频振荡信号。无论是人讲话的声音信号还是音频振荡信号，都经变压器B1耦合到BG\(_{2}\)的基极。
BG\(_{2}\)一方面与变压器B2组成高频振荡器，输出一等幅的高频振荡信号（它实际上是我们所熟悉的超外差式收音机的本振电路）。另一方面它还起调制作用。因为由BG\(_{1}\)输出的音频信号经C6耦合到BG\(_{2}\)的基极（C7对音频信号呈现高容抗而不会将信号对地短路），而高频振荡信号加在BG\(_{2}\)的发射极，这两种信号电流都通过BG2的发射结，由于发射结（PN结）的非线性而产生调制作用，所以在BG\(_{2}\)的集电极得到一个幅度随音频信号变化的高频电流。无线线圈L3吸收LC回路中的振荡能量，然后经天线把电磁波辐射出去。
制作
本机中，振荡线圈B\(_{2}\)选用外形尺寸为10×10×10毫米\(^{3}\)的收音机中波振荡线圈，如SZZ1、SZZ\(_{2}\)、105E、BGX—4等都可以直接使用。振荡线圈上还要加绕一个绕组L3。绕制L\(_{3}\)时，以SZZ2为例，先将它的屏蔽罩去掉，用电烙铁把它的磁心加热，待封装蜡溶化时，立即用摄子把磁心拔出大半，在它上面用线径为0.08毫米的高强度漆包线绕10～15圈，线圈的始端焊在引出脚1上，SZZ\(_{2}\)的第5孔为空脚，用一铜丝插在第5孔上，将L3的末端焊在铜丝上。这样作的好处是减弱了由于天线长度变化对振荡回路的影响，使载频振荡稳定。如不改制，可将C\(_{9}\)直接焊在双连定片上，以增加天线的辐射场强。如果高频振荡频率选择为465千赫，可以省去双连电容，而用一只720微微法的云母电容代替。如果用一只140微微法的电容代替，载频频率约为1000千赫。B1选用晶体管收音机用的输入变压器如307等，圈数比为3∶1，次级线圈只用一半。晶体管BG\(_{1}\)和BG2分别选用一般常用的低频和高频管，BG\(_{1}\)的β值宜选高些。CK1、CK\(_{2}\)用2.5毫米的小型双心插座。天线用长约0.5米、直径为1～1.5毫米的铜丝，并把它焊在插头上。电路中的阻容元件在选用上无特殊要求。该仪器的电源为6伏积层电池。

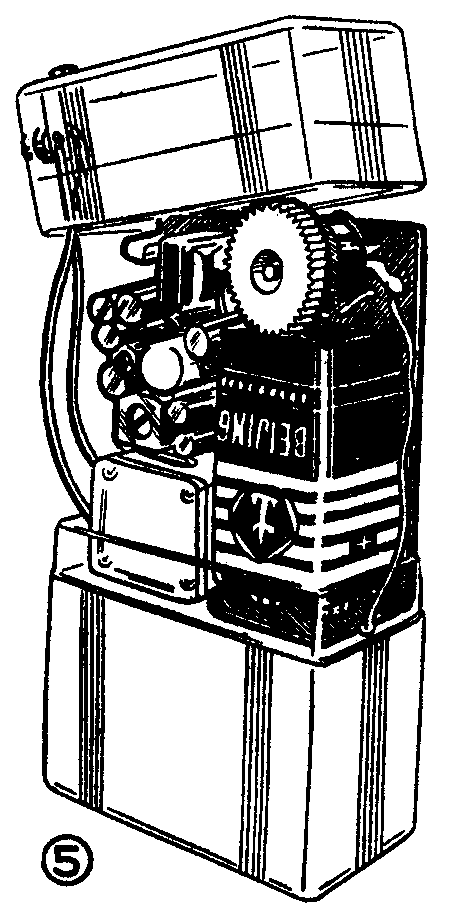

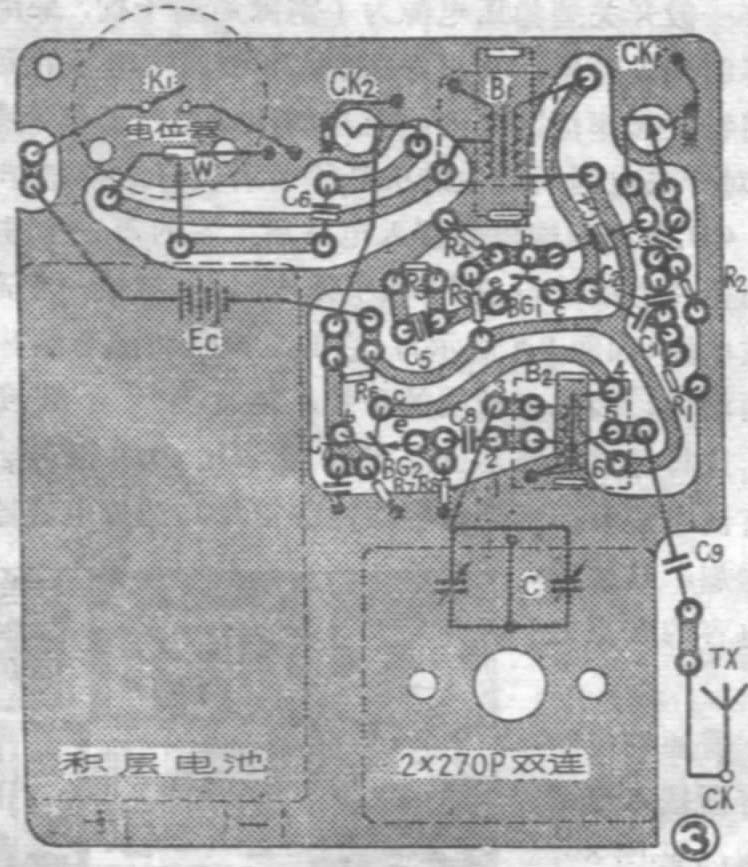

整机焊在一块6×7厘米\(^{2}\)的电路板上，印制电路板图见图3（1∶1）。印制板和6伏积层电池都装在一个塑料烟盒里。安装时，盒壁上开一个圆孔，双连电容器的旋柄轴从洞孔伸出来，轴上安装上刻度圆盘。天线的插座固定在烟盒的盖上，通过焊片与C\(_{9}\)相连。整机见图5。
调试
BG\(_{1}\)、BG2的集电极电流I\(_{c1}\)、Ic2的大小对输出波形和振荡的强弱影响较大，经实验取I\(_{c1}\)为0.7～0.8毫安、Ic2为0.5～0.6毫安时，效果较好。调整时，先将高阻耳机接在CK\(_{2}\)上，听到“嘟嘟”叫声，说明音频振荡器已起振，再调整BG1的上偏流电阻（用电位器代替R\(_{3}\)），此时音频振荡器的频率发生高→低→高的变化，调整到频率的最低点、音质听起来柔和和纯钝时，偏流电阻为最佳值。也可以在调偏流电阻R3时，用万用表量得BG\(_{1}\)的集电极交流电压在3.5伏左右即可（测量时，万用表上应串接一只0.1微法以上的电容，以隔断直流电压）。Ic2宜调得小些，使调幅波的调幅度深些。通常把电位器W调至一半时，就可以获得调幅度为100％的调幅波，收音机应在2米之内收到清晰的音频信号。
演示
讲话时话筒插头插入CK\(_{1}\)。

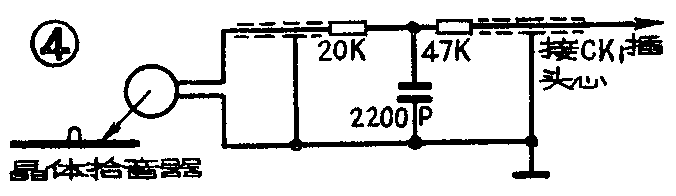

播送唱片时，如果用动铁式拾音器，可以直接接入CK\(_{1}\)；如用晶体拾音器需加均衡网络，以改善音质。有的直流两速唱机如CD—1型，机内已加了均衡网络如图4，可直接接入CK1。若收到的讲话声音弱、杂音强，大多是距离远或收到的是二次谐波。前者可适当增加天线长度，后者应重新调到基频频率上。使用中，W的位置要放置适中，阻值过小，将降低信噪比；阻值过大，则形成过调制，引起失真。(孙心若)
