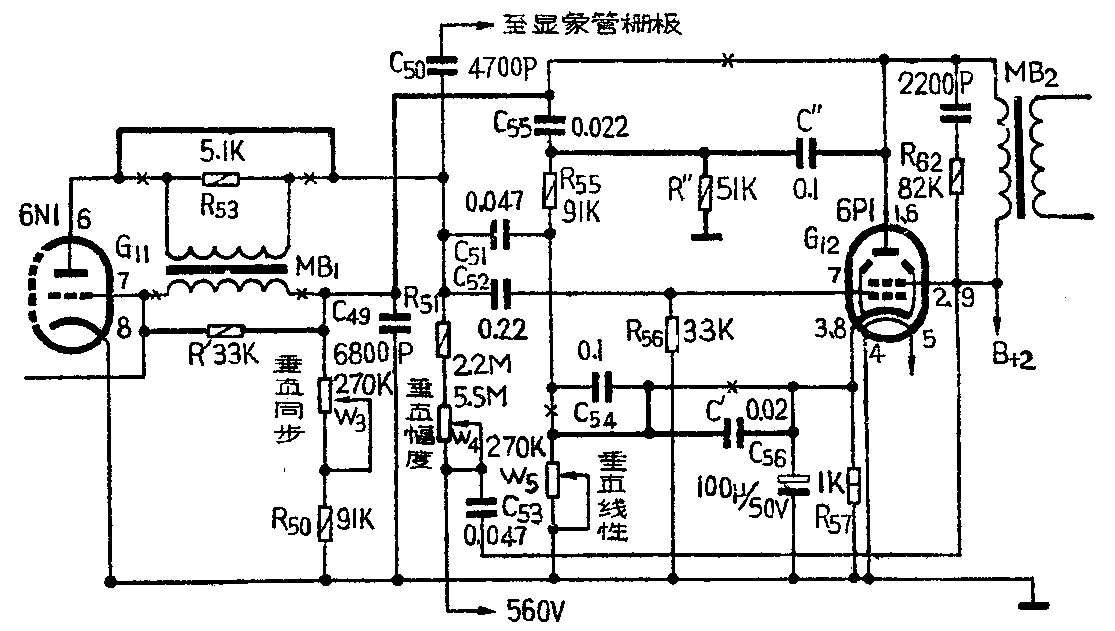

电子管电视机的场振荡电路，多采用变压器耦合的间歇振荡器。在检修工作中，我们经常遇到振荡变压器因线包霉断而损坏，由于没有更换条件和重绕条件，可把间歇振荡电路改为屏栅耦合的多谐振荡电路，效果较好。现以上海牌104型电视机为例，具体介绍一下改动的情况，如图中粗实线所示。
图中增加的R′（33K）为隔离电阻。振荡频率主要由W\(_{3}\)、R50、C\(_{49}\)来决定，为获得50赫的场频，R50由原来的560K改为91K，C\(_{49}\)由原来的0.01μ改为6800P。电路改动后，C55、C\(_{52}\)就成为多谐振荡器中屏极到栅极间的两个耦合电容，并将R55的阻值由原来的27K改为91K。图中新增加了R″（51K）、C″（O.1μ）、C′（0.02μ）三个元件，目的是为了与C\(_{54}\)、W5等组成一个由输出管屏极到栅极的复杂反馈网络，将6P1屏极的输出脉冲电压积分后，再与栅极的控制电压叠加，从而改善垂直线性。
经过以上改动，如果屏幕上出现上下两幅相同的图象，说明振荡频率太低，可进一步减少R\(_{5}\)0的阻值或C49的容量。如果屏幕上出现上下两半部重叠的图象，说明振荡频率太高，则可增大R\(_{5}\)0的阻值或C49的容量。上述两种情况，也可以同时增减R\(_{5}\)0的阻值和C49的容量。如果出现垂直线性不良，调节垂直线性、垂直幅度等旋扭，仍无法获得良好的线性，则可改变R\(_{55}\)的阻值。一般来说，如果图象上压缩、下部伸长，可减小R55的阻值；如果上部伸长、下部压缩，可增加R\(_{55}\)的阻值。适当变更C′的容量，对改善垂直线性也有一定的作用。要注意的是，在改变上述元件进行调整时，应把调节垂直线性的电位器W5置于中间位置上。（梁肇滔）
