为了监测油的液面的高度，我们用简单的电桥电路制作了这台液面高度测试器。

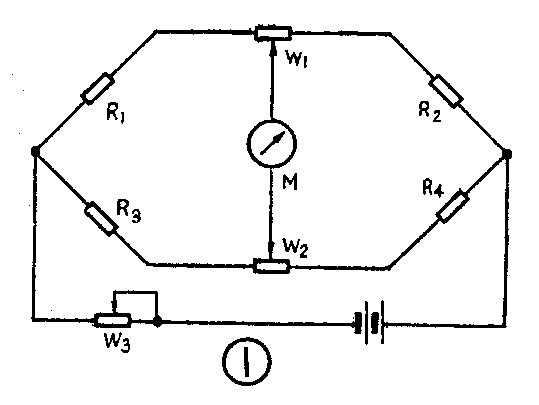

电桥电路见图1，当W\(_{1}\)变化时，通过调整W2使电桥重新达到平衡。电桥平衡与否是由接在电桥电路中的微安检流计来检验，当电桥平衡时，表针指示为“0”

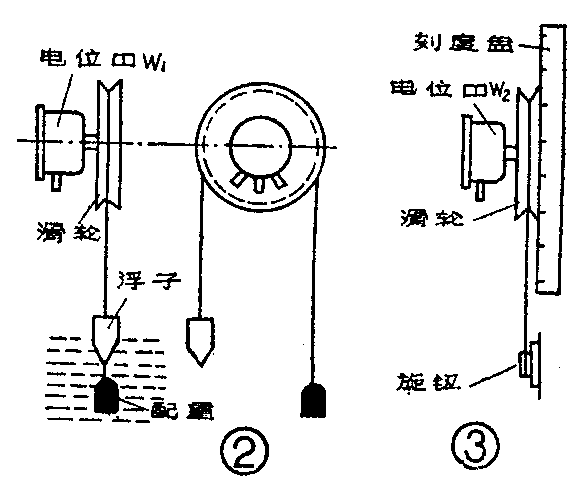

我们把W\(_{1}\)、W2分别安在图2、图3所示的装置中。图1中，电位器W\(_{1}\)的动臂轴固定在滑轮的中心，当浮子随着液面变化升高或降低时，通过滑轮上的拉线就带动滑轮旋转，滑轮又带动电位器动臂轴转动，W1阻值变化，电桥电路失去平衡。为了测出液面的高度变化，应旋动图3中的W\(_{2}\)的旋柄，直到检流计上的表针指示为0，这时电路又重新达到了平衡。通过W2旋钮刻度盘上的读数，就可以知道液面的高度。
图中， W\(_{1}\)、W2、W\(_{3}\)用1～3K的电位器，要求W1、W\(_{2}\)用同一型号的旋转角度大、精确度较高的线绕电位器，我们用的是XW－030型的电位器。R1～R\(_{4}\)用1／4瓦的100～300欧的电阻。滑轮最好用塑料材料制作，直径的大小根据可测的液面变化范围而定。它的测量范围不超过一米，否则因滑轮大影响精度。滑轮的直径可以按公式φ=360°h/dπ计算，式中φ为滑轮直径，h是所测的液面的变化范围。d为电位器旋转角度，π=3.14。拉线宜选用没有伸缩性的材料。浮子的形状见图2。电源电压为3伏。
安装时，W\(_{1}\)、滑轮、浮子、配重锤等安置在待测的装油器皿中，浮子要有1／3部分露出液面，配重锤的重量要经过实验来决定，以动作灵敏为好。配重锤在实验和监测时最好不露出液面。
把W\(_{2}\)、表头等安置在监测室里，旋钮上的刻度盘刻度要准确。刻度盘的直径与滑轮直径一样大小。它们的中心孔不能打偏，否则会带来较大的测量误差。因为从放置油的地方到监测室可能有一段距离，若用长导线，可能就有一定的电阻，所以若是把这个电阻算在R1、R\(_{2}\)的阻值上，应在取定R1、R\(_{2}\)（加导线电阻）后再取R3、R\(_{4}\)阻值，以保证R1／R\(_{2}\)=R3／R\(_{4}\)。
调试时，先把W\(_{1}\)阻值旋到最小，然后调W2使表针指示为0，这点定为刻度盘的起始点（起始高度），然后逐渐调整W\(_{1}\)，在W2上定下各刻度。
测量时，把W\(_{3}\)阻值调到最大，然后边调W2，边减小W\(_{3}\)阻值，使表针变化明显且指到0，读出刻度盘上的读数即可。
若要监测几个测试点，可共用一套图3装置，在监测室里安一转换开关，把W\(_{2}\)分别转接到各测试电路上。(周志文)
