电视机的行输出变压器、偏转线圈或扫描电路中的其它电感线圈，有时会发生局部短路故障，如果没有专用仪器，仅靠万用表和直观检查，将很难作出正确的判断。我们参照国外资料中介绍的电路，采用国产元件试装了一种简易线圈局部短路测试器，可以很方便地检查这种故障。

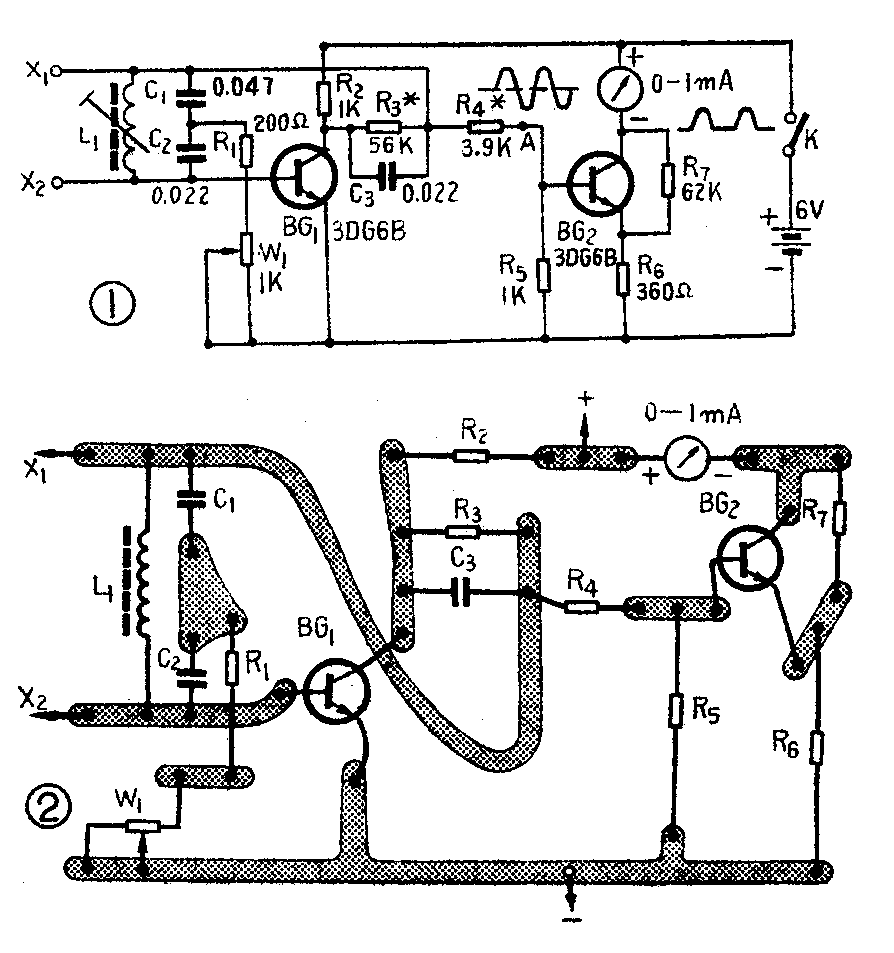

图1是测试器的电路图。BG\(_{1}\)与L1、C\(_{1}\)、C2等组成谐振在15千赫左右的电容三点式振荡器。BG\(_{2}\)与毫安表头组成晶体管交流电压表，用来监测振荡器的输出信号。电位器W1用来改变振荡器的工作状态，控制振荡器的起振和输出信号的大小。BG\(_{2}\)发射极的电阻R6（360欧）用来限制BG\(_{2}\)的集电极电流，使它不超过1毫安。在测试器工作的情况下，如果表头指示为0.1毫安，则说明振荡器尚未起振，这时可调节电位器W1，使它的阻值减小，当调至某一值时，毫安表的指针会突然上升到0.6毫安左右，即说明振荡器已经开始振荡。当被测线圈或变压器跨接到振荡回路X\(_{1}\)、X2两端时，如果线圈或变压器是好的，毫安表的读数不变，因为好的线圈呈现高阻抗，把它接到振荡回路两端时，并不会影响振荡器的工作。如果线圈或变压器中存在局部短路故障，短路线圈所呈现的低阻抗就会使振荡回路的Q值变小，造成振荡减弱，甚至停振，毫安表的读数就会下降。

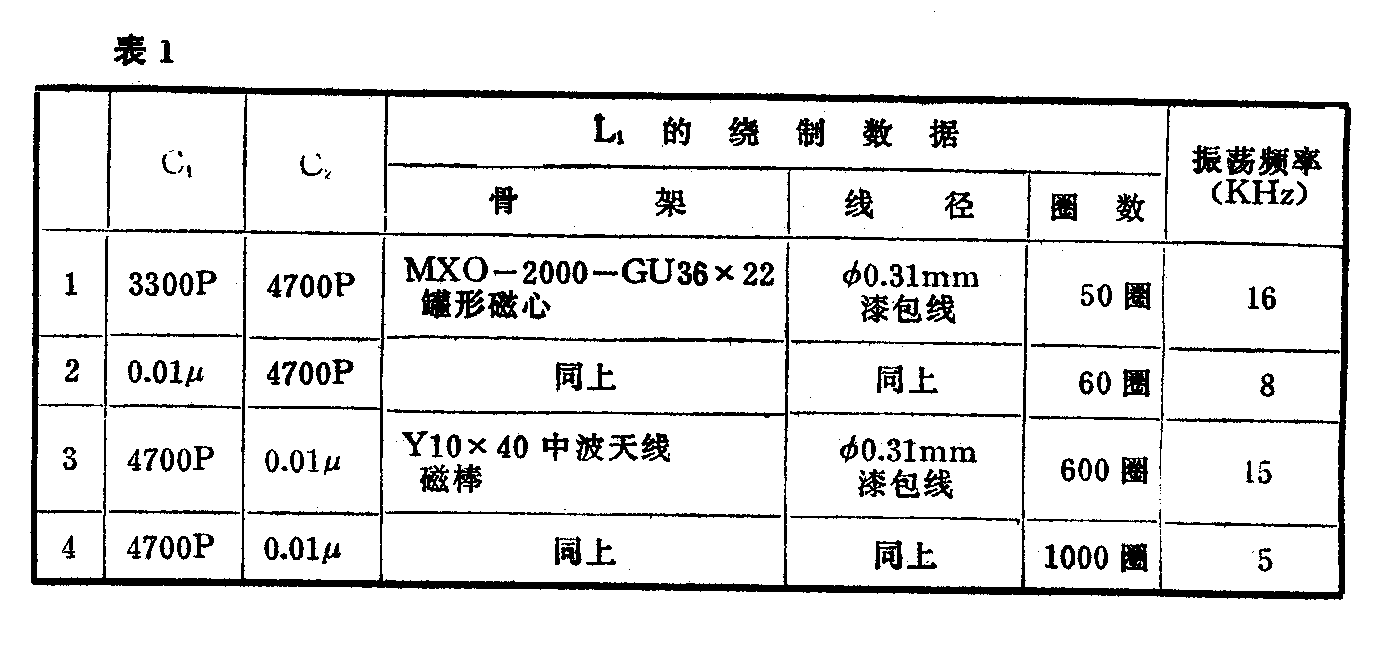

晶体管BG\(_{1}\)、BG2可选用3DG6B类型的管子，为了使振荡器容易起振并保证晶体管交流电压表具有足够的灵敏度，管子的β值应大于或等于60，也可用β值足够大，漏流小的其他类型的晶体管。电容C\(_{1}\)、C2选用损耗小的涤沦电容器（CLX－63V类型），不宜采用纸介质电容。L\(_{1}\)可采用北京牌820型电视机中的调宽线圈（电感量在0.6～2.7毫亨），也可以自己绕制，用直径0.1毫米的漆包线，在直径为11毫米、长度为12毫米的骨架上乱绕800圈。骨架可用牛皮纸或塑料薄膜自制。磁心可用直径为10毫米、长度为10～20毫米的中波天线磁棒，磁心位置在调试中决定。由电容三点式振荡器的原理可知，振荡频率f=1／2π\(\sqrt{L}\)1C，其中C＝C\(_{1}\)C2／（C\(_{1}\)＋C2）为C\(_{1}\)与C2的串联值。C\(_{1}\)、C2既是谐振回路的电容，同时又是产生振荡的分压反馈元件，C\(_{1}\)、C2的比值决定了反馈比，影响振荡器的振荡强度。所以，改变电容器C\(_{1}\)、C2的大小及比值，也可以改变振荡器的振荡频率及输出信号的大小。虽然这个测试器对振荡频率无严格的要求，但C\(_{1}\)和C2的容量不宜小于3300微微法，否则被测线圈的分布电容会影响振荡器的工作。振荡回路的电感线圈L\(_{1}\)的适应范围也很宽，实验证明，采用四种不同的L1、C\(_{1}\)，C2组合所得到的振荡频率，测试器均可工作，结果见表1。
此测试器采用6伏电源，电流为2毫安左右，均可采用l/8瓦电阻。所有元器件除电位器W\(_{1}\)和1毫安表头外，均可安装在图2所示的印制板上。若有1毫安的微型表头和6伏叠层电池，测试器可作得很小，如没有微型表头，也可借用万用表中的1毫安档。
测试器的调整步骤如下：首先将接在BG\(_{2}\)集电极电路中的毫安表断开，把电位器W1调在阻值最大的位置上，接通电源，调整BG\(_{1}\)的静态工作点。这时可适当调整R3的阻值，使BG\(_{1}\)集电极电流IC1为0.4～0.6毫安。然后再慢慢地转动电位器W\(_{1}\)，使其阻值逐渐减小，转至某一位置时，IC1突然跳变到1～1.6毫安，说明振荡器起振。同时，可适当地调整L\(_{1}\)的磁心位置，使振荡器获得稳定的输出。如有示波器，可在图1中的A点测得如图所示的正弦波。第二步，接上BC2集电极电路中的毫安表，调整BG\(_{2}\)的工作状态。在BG1停振时，毫安表的读数为BG\(_{2}\)集电极电流IC2，应为0.1毫安；在BG\(_{1}\)振荡时，毫安表的读数应为0.6毫安左右，这可通过调整电阻R4及R\(_{6}\)的阻值来实现。当BG1振荡时，毫安表的读数如低于0.4毫安，可适当减小R\(_{4}\)及R6的阻值，使I\(_{C2}\)增大。

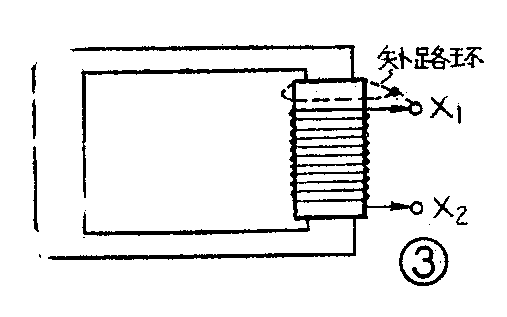

调整好工作点后，就可校验测试器，首先把测试端X\(_{1}\)、X2短路，这时表头读数将从0.6毫安左右突然下跌到0.1毫安。然后，再将X\(_{1}\)、X2端开路，表头的指针又会上升到0.6毫安左右的位置上。还可将一个好变压器接到X\(_{1}\)、X2端，然后从X\(_{1}\)引出一根导线穿过变压器的窗口，再将其首尾相接作成短路环，如图3所示。这时表头的读数如有显著变化，说明测试器是相当灵敏的。
实验表明，经过调整后，只要接通电源，毫安表指针上升到0.6毫安左右，就表示测试器能正常工作，不必每次测试都去调节电位器W\(_{1}\)。使用时，将被测试线圈或变压器接到X1、X\(_{2}\)两端，如果毫安表指针没有变化，说明线圈或变压器完好，如果表针从0.6毫安左右突然下跌到0.1毫安，则说明线圈或变压器有局部短路故障。（杜忠仁）
