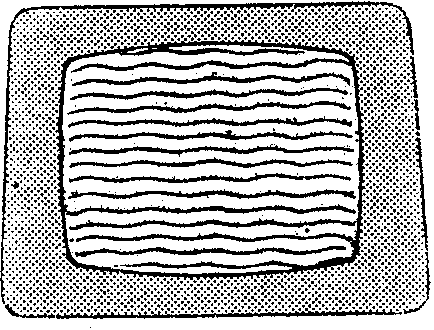

问：有一台电视机，发生如图所示的光栅弯曲失真,怎么解决？
答：这是由于电子射线进行行扫描时，产生了偏转磁场的失真造成的。常见的原因是：①行偏转线圈两绕组对地的分布电容有差异。由于两绕组分布电容不同，对行频电流的高次谐波呈现的阻抗也不同，其中分布电容大的一组线圈将谐波分量较多地旁路到地，造成两组线圈中的电流波形不对称，形成的偏转磁场也不均匀，使行扫描光栅发生弯曲。解决的办法是在偏转线圈一组绕组上并接一只十几到几十微微法的电容，以补偿分布电容的不平衡，调整其电容量，使补偿最佳，一直到光栅弯曲消除为止。②行输出变压器的漏感太大。由于漏感太大，它所产生的漏磁场会影响电子束的正常偏转，使扫描光栅发生弯曲。解决的办法是改进行输出变压器。如果高低压包绕制得过于宽大，应紧缩。如果高低压包耦合的不紧，要搞紧密。如果磁心间隙过大，要减小。也可适当变动一下高低压包的位置及加强屏蔽等。（王德源）
问：按本刊75年4、5期介绍的扫描线路自制一台40厘米电视机，光栅上部压缩明显，几经调试无改善，检查电路元件及工作状态基本正常，其中场输出变压器硅钢片用的是几折不断的片子，不知是否有影响？
答：电视机中场输出变压器除了要很好地与偏转线圈匹配外，还要有足够的实际电感量满足电路设计要求。当线圈电感量不足时，就会出现光栅上部压缩、折叠、出现亮条等现象。要保证电感量足够大，除了要按照设计的数据绕制线包外，还要选择含硅量中、高等的硅钢片作铁心。这种硅钢片一般较脆硬，一折就断裂，且断面看上去有晶粒。几折不断的硅钢片一般是低硅钢片或铁片，不宜作场输出变压器铁心用。因此，上述故障可换上质量较好的铁心试一试。
另外，场输出变压器的硅钢片一般采用对插法插入线包，而不是交叉插法，这和电源变压器的情况不一样。因为线圈中有直流电流通过，交叉插易产生磁饱和而导致电感量下降，当然也就调不好场线性。对插时铁心间所留的空隙也不能太大，否则也会减小电感量。一般空隙不大于0.2毫米。（王德源）
问：春雷605型收音机上BG\(_{3}\)管发射极电路内串两只电阻起什么作用？用一只250欧的不行吗？怎样求集电极电流？

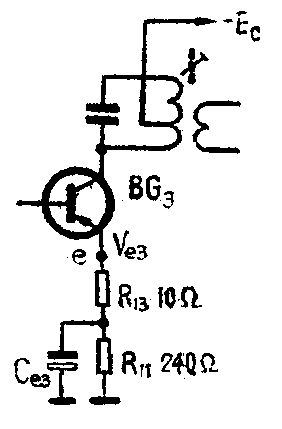

答：在无信号时，与R\(_{11}\)（见图）并联的旁路电容器Ce3对直流电阻很大，可看成开路， R\(_{13}\)和R11串联，构成电流负反馈，起到稳定BG\(_{3}\)管直流工作点的作用。有信号时，旁路电容Ce3对交流信号容抗很小，可看成短路，信号经R\(_{13}\)后就被短路到地，负反馈的大小仅取决于R13，若将R\(_{13}\)增大，放大器的输入阻抗、稳定性等得以提高，但增益却降低。因而用一只250欧电阻代替R11和R\(_{13}\)，管子的直流工作点虽不发生变化，但放大器增益、稳定性等都将发生变化，这是不行的。
要求出集电极电流，只要量出发射极对地电压V\(_{e3}\)，即正表笔接地，负表笔接图中e点。如量得Ve3=0.15伏，则集电极电流I\(_{c3}\)≈Ie3=V\(_{e3}\)/(R11+R\(_{13}\))=0.15／250=0.6毫安。（金国钧）
问：有一台L601录音机，前几年声音一直很好，最近使用时声音总是发闷，经检查电路上也没有什么毛病，这是为什么？
答：首先应该看看磁带和磁头接触的怎样，有没有磁粉或纸屑之类的赃物贴在磁头上。再看看磁头方位对不对。如果上面检查均无问题，就是声音发闷，很可能是录音头或放音头经长期使用后磁头缝磨损变宽，从而使信号高频损耗加大。
解决办法是最好更换新磁头。如果暂时没有新磁头，可把录音或放音放大器的高频提升电容加大一点，即可改善高频特性。图1为L601录音频率提升网路，C\(_{6}\)和L2串联谐振频率为10千赫，因此录音放大器对10千赫有补偿作用（指带速为19.05厘米／秒时)。在带速为9.5厘米／秒时，改变S\(_{2}\)变速开关，将C3、C\(_{8}\)并联，与L2谐振于7千赫左右。可见，将C\(_{5}\)、C6加大，就能提升高频。一般说来，C\(_{6}\)加大到0.1微法，C5加大到0.2微法就再也不起作用了。
放音时，电阻R\(_{1}\)0串接于C8、L\(_{2}\)的串联回路中（见图2）。当带速为9.5厘米／秒时，R10与R\(_{33}\)并联对放音高频进行补偿。两种带速都只需调整C8，调整范围最大不得超过0.1微法。一般对放音放大器调整较多，对录音放大器调整较少。（刘昌科）
