最近，我们采用电解法对敷铜板进行腐蚀制成了印刷电路板。下面介绍两种制作方法。
第一种方法
（一）准备工作。找一个金属容器，它的容积以能放下敷铜板为宜。容器里放上1:5的食盐温水溶液，溶液的量要浸没印刷板。在金属容器边上焊上一根导线或用焊有引线的鳄鱼夹子夹住金属容器。
（二）电源。找一个6～9伏的带有短路保护的稳压电源，要求电流容量为500毫安。也可用电压为6～9伏电流为200毫安的稳压电源或用R40型电话电池四节串联。如用后二种电源时，金属容器要求稍大些，使印刷板与容器相距3～4厘米。
（三）操作步骤。①在印刷板铜箔面用细砂纸砂一遍，用汽油擦一下，以便把板上油污脏物去掉。
②用复写纸在铜箔面上印上印刷电路，在需保留的铜箔面上涂上磁漆或清漆，并打上另件安装孔。
③在电路板的铜箔上焊上一根导线，此导线接到电源正极上，电源负极接金属容器。

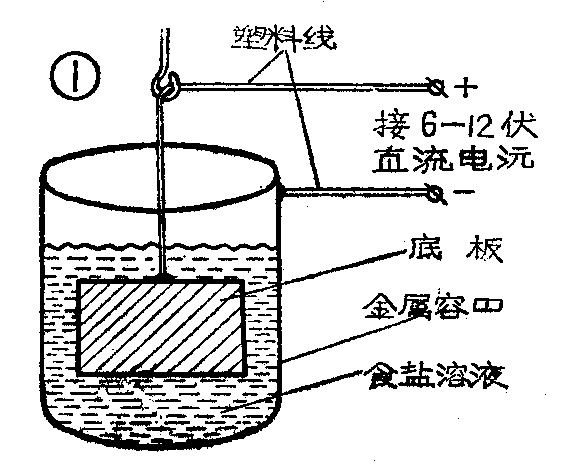

④把线路板放入食盐溶液中，见图1所示。注意线路板不要与金属容器接触，以防电源短路。电源接通后，线路板上没有涂漆部分的铜箔将被慢慢腐蚀掉。同时可看到在这部分逐渐形成绿色的沉淀。电解液吱吱的冒小汽泡，慢慢变成桔红色。在腐蚀过程中，必须注意电解液温度，不能过热，以免漆脱落。
⑤腐蚀敷铜板所需的时间，即电解过程所需的时间与所加电压、电流的大小以及食盐溶液浓度有关。一般需2～3小时。敷铜线路板被腐蚀后，用小刀或者锯条把不需要的敷铜去掉，用破皮磨去保护漆，再涂二次松香水（二分松香加一分酒精配制成），这样印刷电路就制成了。
第二种方法
（一）准备工作。找一个脸盆，一小块铝片。准备一两食盐，二根塑料线。
（二）电源。找一个6～12伏的直流电源，也可用几节一号电池连接后作电源。
（三）操作步骤。①在脸盆里盛上半盆清水，放入一两左右的食盐，用筷子把盐搅拌一下。

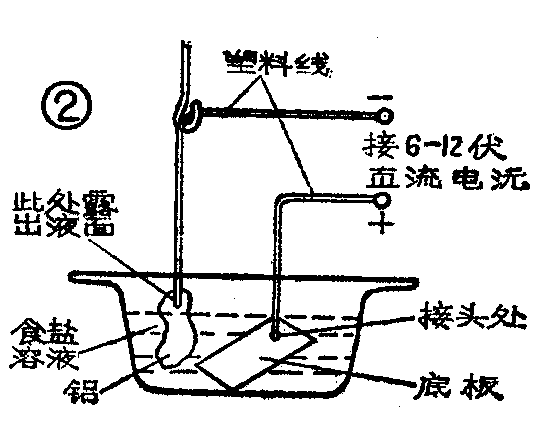

②在敷铜板上描好电路，在电路上涂清漆。在敷铜板上焊上塑料引线，并用蜡把焊接处封住（见图2）。注意不可用裸铜线作为引线，因为通电后铜丝会被腐蚀。在小块铝片上焊上引线或夹上带有引线的鳄鱼夹子，把铝片放在食盐溶液中，注意引线的焊接处（或夹子与铝片接触处）要露出液面。把敷铜板浸没在食盐溶液内。
③将敷铜板的引线接在电源正极上，将铝片的引线接在电源负极上。电源接通后，可发现在铝片和铜箔上有气泡，敷铜板上外露部分逐渐变色，食盐溶液渐渐变浑浊。电解过程一般要经过4～5小时。电解过程是否已结束可用下列方法来判别：耳朵贴近食盐溶液，如听到冒气泡的声音，说明电解还在进行；如听不到冒气泡声，说明电解已进行完毕。
④取出已被腐蚀好的敷铜板，把不需要的敷铜去掉，用砂皮磨去清漆，再用清水洗净。在整个敷铜板上涂上一层松香酒精溶液，这样印刷线路就制成了。 （张浩灿 金照明）
