输出多种电压的变压器

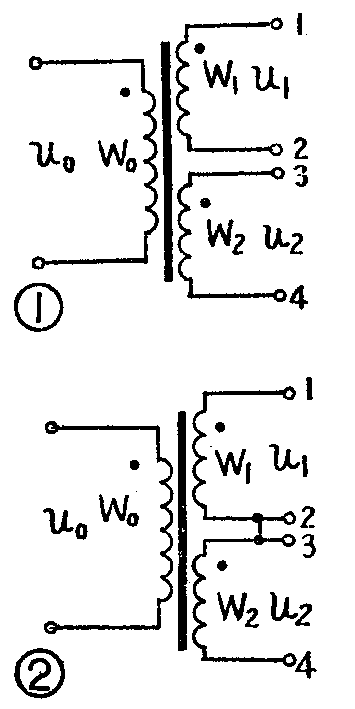

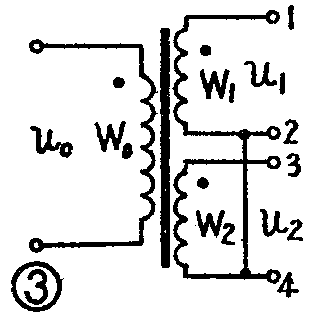

图1是一只具有两个次级绕组的变压器。当初级加有u\(_{0}\)交流电压时,从1～2、3～4端可分别输出u1、u\(_{2}\)两种交流电压。如果把绕组W1、W\(_{2}\)的2、3端相连，见图2，那么从1、4端输出的电压为由u1+u\(_{2}\)；若把绕组W1、W\(_{2}\)的2、4端相连，那么从1、3端输出的电压就为u2-u\(_{1}\)。这样，虽然变压器次级只有两个绕组，但却可以输出u1、u\(_{2}\)、u1+u\(_{2}\)、u2-u\(_{1}\)四种交流电压。如果变压器次级有几个绕组，并且选择次级绕组的感应电压值分别为3\(^{0}\)、31、3\(^{2}\)、33、3\(^{4}\)……3n伏，通过连接不同的端子，变压器就能输出1、2、3、4、5、6……（3\(^{0}\)+ 31+ 3\(^{2}\)+ 33+……+3\(^{n}\)）伏、共计（30+ 3\(^{1}\)+ 32+ 3\(^{3}\)+34+……+3\(^{n}\)）种电压，从而实现了用较少的绕组得到多种电压输出的目的。例如，我们绕制的变压器次级有3个绕组，感应电压分别为1伏、3伏、9伏，通过连接就可以得到1、（3-1）、3、3＋1、9-（3＋1）、9-3、9-（3-1）、9-1、9、9＋1、9+（3-1）、9+3、9＋3＋1伏共13种电压，各电压最小间隔为1伏。若需要的电压还要多些，次级可绕六个绕组，感应电压分别为1、3、9、27、81、243伏，那么就可以得到1～364伏共有364种电压输出的变压器，这对业余爱好者实验用已足够了。

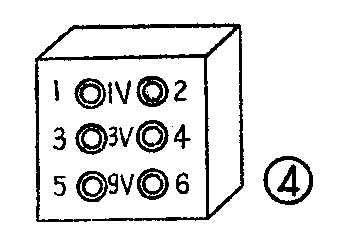

为便于记忆与使用，把绕制好的变压器的次级各绕组的头排成一行，尾排成一行将其用香蕉插孔固定在一块胶木板上见图4，由绕组的头排成一行，插孔用红色的，绕组尾也排成一行，插孔用黑色的，以示区别，并注上各绕组的感应电压。再列一张表（见下表），标明输出不同电压时的输出端和连接端。同时用香蕉插头作几根短路线。使用时，根据所需电压从表中找出相应的输出端、连接端，然后用短路线把胶水板上的相应插孔连接好即可。比如，需要输出11伏交流电压，查表后，用短路线把1～3端、4～5分别连接，从2～6端则输出11伏交流电压。这种变压器绕制简单，使用也很方便。（魏 华 郑 浩）
